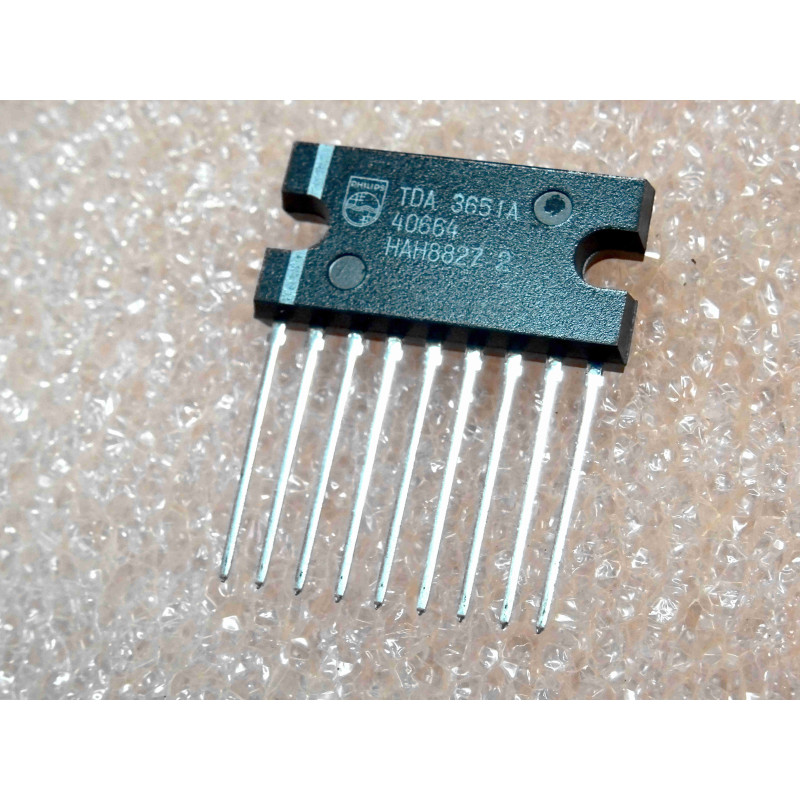

Circuit de Déflexion Verticale TDA3651A

Le TDA3651A est un circuit intégré de puissance spécialisé conçu par Philips pour piloter la bobine de déflexion verticale dans les téléviseurs et moniteurs à tube cathodique (CRT). Il est conçu pour assurer un balayage stable et linéaire de l'image sur des tubes ayant un angle de déflexion standard de 90°.

Note technique :

• Fonctionnement : Ce circuit reçoit un signal de rampe en dent de scie provenant du processeur vidéo et amplifie ce signal pour générer le courant nécessaire dans la bobine de déflexion verticale. Il intègre des circuits de protection et de stabilisation pour garantir que l'image ne saute pas et reste parfaitement proportionnée (géométrie correcte).

• Robustesse : Le boîtier SOT-131 est conçu pour être monté verticalement sur un dissipateur thermique, car le pilotage des bobines de déflexion demande une puissance significative.

• Intégration : Il facilite grandement la conception des étages de balayage en regroupant les fonctions d'amplification de puissance, de commande de pompage (pour un retour rapide) et de protection thermique dans un seul boîtier.

Conseils Pro :

• Gestion thermique : La fiabilité de ce composant dépend directement de sa température de jonction. Utilisez de la pâte thermique de haute qualité et assurez-vous que le clip de fixation sur le radiateur applique une pression uniforme.

• Maintenance (NOS) : Les composants NOS de cette série sont essentiels pour la restauration de moniteurs rétro ou d'anciens téléviseurs. Avant installation, vérifiez l'état des condensateurs électrolytiques de l'étage de balayage vertical. Si un condensateur de couplage ou de filtrage est sec, le TDA3651A risque de subir un stress thermique anormal ou d'être détruit par une surtension.

• Soudure : Les broches de ce boîtier 9-SIL sont soumises à des contraintes thermiques lors du fonctionnement. Assurez-vous que vos soudures sont exemptes de porosités et utilisez un alliage de qualité pour garantir une excellente conductivité thermique et électrique à travers les pistes du PCB.

• Vérification du signal : Si vous remplacez ce composant, utilisez un oscilloscope pour vérifier la forme d'onde de la rampe en entrée. Un signal déformé en amont pourrait entraîner une surchauffe immédiate du composant neuf.
