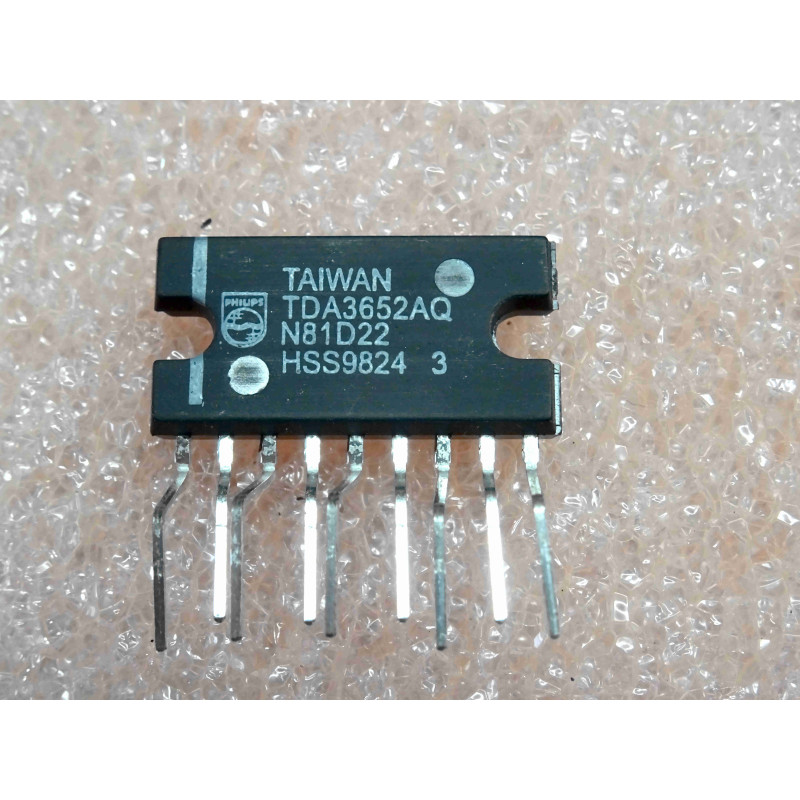

Le TDA3652AQ est une évolution du TDA3651AQ, conçue spécifiquement par Philips pour piloter des tubes cathodiques (CRT) avec un angle de déflexion plus large de 110°. Ce type de tube, très courant dans les téléviseurs couleur de conception "slim" ou compacte, nécessite un courant de balayage plus important et une gestion plus fine de la linéarité.
Note technique :
Angle de 110° : Le passage de 90° à 110° augmente significativement les exigences en termes d'intensité dans la bobine de déflexion. Le TDA3652AQ est capable de gérer ces courants plus élevés tout en maintenant une excellente stabilité géométrique sur les bords de l'écran.
Architecture optimisée : Ce CI intègre des étages de sortie push-pull capables de délivrer la puissance nécessaire pour vaincre l'inductance de bobines de déflexion plus gourmandes, tout en conservant une consommation énergétique maîtrisée.
Protection thermique : Comme les modèles précédents, il inclut une sécurité thermique active, indispensable pour prévenir toute destruction catastrophique en cas de défaillance du circuit de balayage ou de court-circuit partiel dans les bobines.
Conseils Pro :
Dissipation thermique : Pour une application 110°, ce composant chauffe davantage que son homologue 90°. Un dissipateur thermique correctement dimensionné est impératif. Utilisez une pâte thermique de haute qualité et vérifiez périodiquement le serrage du clip de fixation.
Maintenance (NOS) : Lors de la restauration, le remplacement des condensateurs chimiques associés au circuit de balayage vertical est obligatoire. Si les condensateurs de "pompage" (Flyback) ou de filtrage sont vieillissants, le TDA3652AQ neuf subira des pics de tension dépassant ses spécifications et risque de griller rapidement.
Ajustements de géométrie : Le remplacement par un nouveau composant peut entraîner une légère modification de la hauteur de l'image ("V-Height") ou de la linéarité ("V-Lin"). Prévoyez un temps d'ajustement sur les potentiomètres du châssis une fois que le composant est monté et que le moniteur a atteint sa température de régime (environ 30 minutes de fonctionnement).
Brasures : Le format SOT-157 avec broches courbées impose des contraintes mécaniques sur le PCB. Assurez-vous que le composant est bien plaqué contre le radiateur avant de braser les broches, afin d'éviter toute tension mécanique sur les soudures qui pourrait mener à des fissures avec les cycles thermiques.
