Le TDA3810 (conçu et fabriqué par le constructeur néerlandais Philips) est un circuit intégré analogique hautement spécialisé et très populaire dans le domaine de la reproduction sonore. Il fonctionne comme un processeur d'élargissement spatial et de pseudo-stéréo (Spatial, Stereo and Pseudo-Stereo Sound Processor).

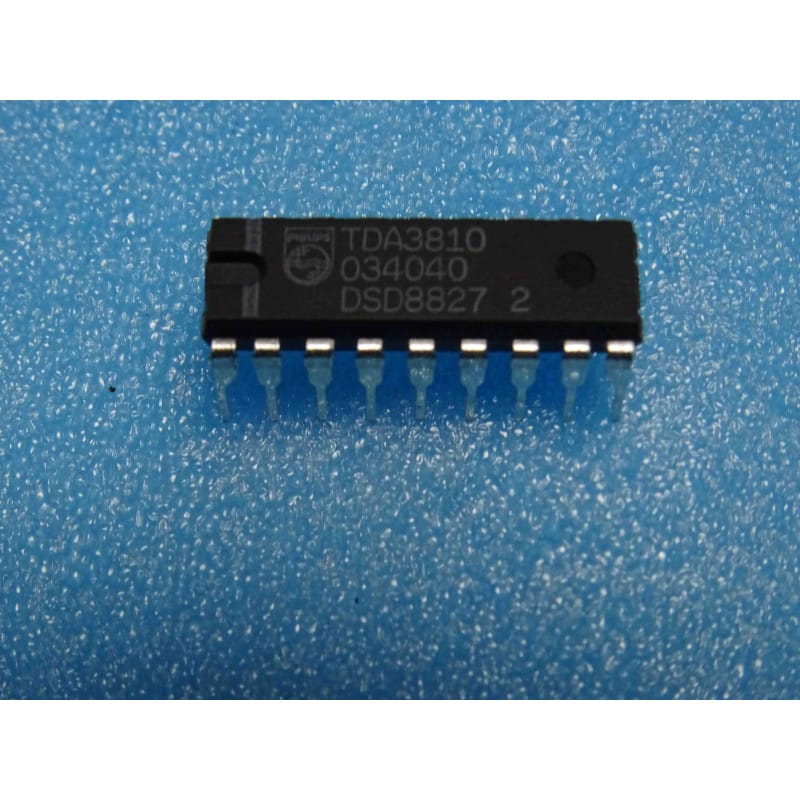

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique double en ligne à 18 broches (DIP18 ou SOT102, pas standard de 300 mil).
Dans la nomenclature de Philips :
Le préfixe "TDA" désigne la famille des circuits intégrés analogiques d'application grand public (audio et vidéo).
Le radical "3810" caractérise ce processeur audio de spatialisation tridimensionnelle.
Ce composant d'époque est légendaire dans les années 80 et 90. Il a été abondamment utilisé pour ajouter des fonctions d'« élargissement stéréo » ou de « spatialisation 3D » sur les téléviseurs couleur haut de gamme, les radiocassettes portatifs (Boomboxes), les mini-chaînes Hi-Fi et de nombreux kits électroniques de loisir d'époque (notamment les célèbres kits Velleman).
Trois Modes de Fonctionnement commutables :
Stereo (Pass-through) : Le signal stéréo traverse le circuit de manière linéaire et transparente sans modification de la phase.
Spatial Stereo (Élargissement) : Élargit l'image sonore d'un signal stéréo d'entrée en introduisant des déphasages contrôlés et de la contre-réaction croisée entre les canaux gauche et droit. Cela donne l'impression que les haut-parleurs sont beaucoup plus espacés qu'ils ne le sont réellement.
Pseudo-Stereo (Spatialisation Mono) : Convertit un signal purement monophonique en un signal stéréo simulé très convaincant en appliquant un filtre déphaseur à retard à travers les canaux de sortie.
Pilotes de LED intégrés : Comprend des sorties de commutation internes pour allumer directement des diodes LED indiquant le mode actif (Mono, Stéréo ou Spatial), éliminant le besoin de circuits de décodage externes.
Très faible distorsion : Conçu avec des amplificateurs opérationnels internes de haute qualité d'époque offrant un faible niveau de bruit et une distorsion harmonique minimale pour préserver la fidélité de la source Hi-Fi.
Brochage Clé (DIP18 vu du dessus, encoche vers la gauche) :
Broche 1 : Entrée canal Gauche (Input L)
Broche 2 : Entrée canal Droit (Input R)
Broche 3 et 16 : Commutation de mode (entrées de commande logique TTL/CMOS pour choisir entre Mono / Stéréo / Spatial)
Broche 4 et 15 : Sorties pour indicateurs LED d'état d'époque
Broche 5 : Masse (GND / 0V)
Broche 9 : Sortie canal Gauche (Output L)
Broche 10 : Sortie canal Droit (Output R)
Broche 18 : Tension d'alimentation positive (Vcc - généralement +9V ou +12V continus)
Diagnostic Express à l'Établi (Pas de son ou distorsion importante) :
Le signal audio ne traverse plus la puce :
Vérifiez en priorité la tension de veille sur la broche 18 (Vcc).
Mesurez les broches de contrôle logique 3 et 16. Si ces entrées d'époque restent dans un état logique indéterminé (flottantes), le commutateur analogique interne peut se figer dans un état instable, bloquant le passage du signal. Forcez-les proprement à la masse ou au Vcc selon le mode de test désiré.
L'effet "Spatial" ne fonctionne pas ou est déséquilibré : Le traitement de phase du TDA3810 repose sur un ensemble de condensateurs et résistances externes de précision connectés tout autour de la puce (notamment sur les broches de filtrage et de boucle de rétroaction active). Si les condensateurs d'époque (généralement à film plastique de type MKT ou polyester) ont dérivé ou présentent des fuites, l'image stéréo sera asymétrique ou l'effet tridimensionnel sera totalement inefficace.
Souffle ou bruits parasites lors du changement de mode : Les commutations internes se font via des portes logiques analogiques. Si l'alimentation du circuit imprimé comporte du bruit de découplage, des clics audibles peuvent se propager dans le signal audio. Prévoyez un découplage soigné avec un condensateur chimique de 10 µF en parallèle avec un condensateur céramique de 100 nF au plus près de la broche 18 (Vcc).
Recommandations de Restauration & Remplacement :
Le TDA3810 est une puce analogique d'époque très sensible à la qualité des liaisons et aux capacités parasites. Pour sa réimplantation sur un circuit imprimé vintage ou sur une platine d'expérimentation, l'installation d'un support de précision de type tulipe à 18 broches (DIP18, pas de 300 mil) de qualité industrielle est hautement recommandée.
Soudez le support à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum, en évitant de chauffer les pastilles de cuivre plus de 2 secondes. Nettoyez soigneusement la zone à l'alcool isopropylique pur avant d'insérer votre TDA3810 d'origine Philips.
