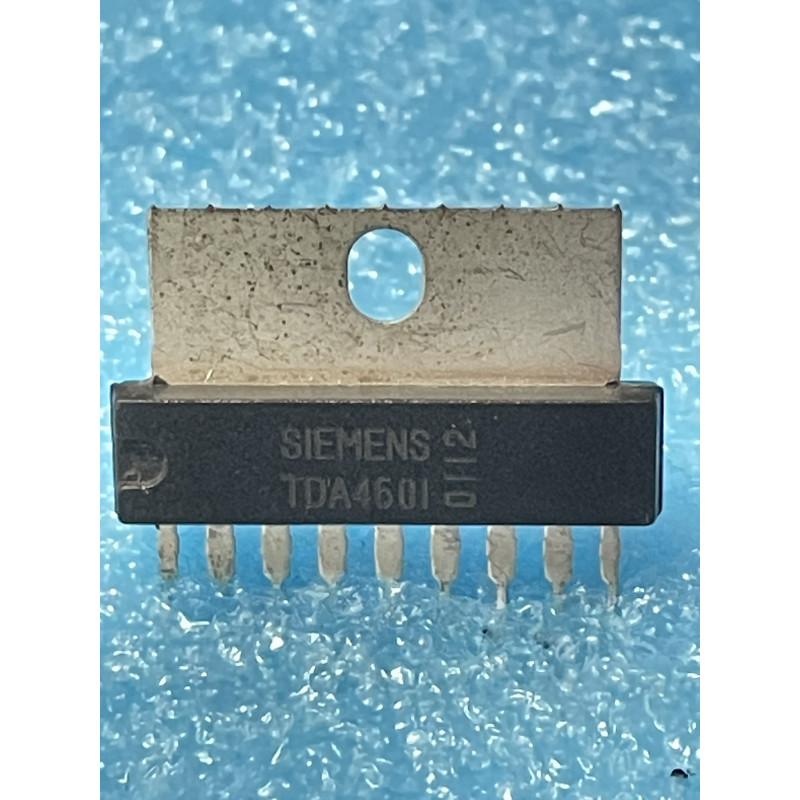

Le TDA4601 (décliné également en versions TDA4601D ou TDA4601IV) est un circuit intégré analogique monolithique historique, conçu et fabriqué tout au long des années 80 et 90 par le constructeur allemand Siemens AG (division semi-conducteurs, devenue plus tard Infineon Technologies). Ce composant adopte un boîtier de puissance vertical de type SIP9 ou SIP9H (Single In-Line à 9 broches alignées verticalement, doté d'une ailette ou semelle métallique arrière perforée pour être fermement vissée sur un dissipateur thermique).
Il s'agit d'un contrôleur de puissance et pilote d'alimentation à découpage (SMPS Controller / Driver). Véritable légende du dépannage électronique, le TDA4601 est le cœur de commande des alimentations à découpage des téléviseurs couleur cathodiques de première et deuxième génération. On le retrouve massivement dans les châssis les plus célèbres de l'époque, notamment chez Grundig (les mythiques châssis CUC), Philips, Thomson, Blaupunkt, Saba, ainsi que dans certains moniteurs vidéo d'arcade et alimentations industrielles. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), absolument indispensable pour restaurer la régulation primaire d'un châssis vintage sans dénaturer la boucle de commande d'origine.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'alimentation inerte (Le piège des résistances de démarrage) : Si le téléviseur reste totalement mort, sans aucun voyant de veille, et que l'alimentation n'émet aucun son, le réflexe initial est de suspecter le TDA4601. Méthode d'atelier : Avant de dessouder quoi que ce soit, mesurez la tension continue sur la broche 9 (VCC). Pour que le TDA4601 s'amorce, la tension sur cette broche doit impérativement atteindre un seuil d'éveil d'environ 9 Volts. Si vous mesurez une tension très faible ou nulle (autour de 1V à 3V), inspectez en priorité les deux ou trois grosses résistances de forte valeur câblées en série (généralement entre 120 kOhms et 270 kOhms / 2 Watts chacune) qui relient le condensateur de filtrage principal (300 Volts) à la broche 9. Ces résistances chauffent énormément et ont une fâcheuse tendance à se couper ou à dériver vers l'infini avec le temps. Si elles sont coupées, le TDA4601 ne démarrera jamais.
Le piège du "clac" destructeur (Remplacement systématique des condensateurs chimiques) : C'est la règle d'or absolue sur les alimentations Siemens TDA4601. Les petits condensateurs électrolytiques situés autour de la puce (notamment le condensateur de filtrage du VCC sur la broche 9, souvent un 100 uF, et le condensateur de temporisation ou de rampe) vieillissent très mal à cause de la chaleur ambiante du radiateur. S'ils sèchent et que leur capacité s'effondre, le TDA4601 va perdre le contrôle de sa fréquence ou de son rapport cyclique. Lors de la mise sous tension, la puce va forcer le transistor de puissance externe à rester conducteur trop longtemps, ce qui détruira instantanément le BU508A dans un claquement net. Ne montez jamais un TDA4601 NOS neuf sans avoir préalablement remplacé tous les petits condensateurs chimiques du primaire par des modèles neufs de haute qualité certifiés 105 degrés Celsius à faible ESR.
Précautions de montage et isolation mécanique : L'ailette métallique arrière du TDA4601 est physiquement reliée à la broche 6 (Masse primaire / Haute tension). Attention : cette masse n'est pas la masse du châssis ou de la prise d'antenne, c'est la masse directe du secteur redressé (danger d'électrocution, utilisation d'un transformateur d'isolement obligatoire sur votre banc de test !). Conseil Pro : Le boîtier SIP9 est vissé sur un radiateur qui partage souvent sa place avec le transistor de puissance. Nettoyez l'ancienne graisse thermique séchée à l'alcool isopropylique et appliquez une fine couche de pâte thermique neuve au silicone. Vissez et serrez impérativement le TDA4601 sur le radiateur mécanique avant d'effectuer le soudage définitif de ses 9 broches. Si vous soudez d'abord et vissez ensuite, la contrainte de torsion mécanique exercée par la vis va rompre instantanément les pastilles en cuivre fragiles du circuit imprimé en bakélite d'époque ou briser les connexions internes microscopiques du composant NOS.
