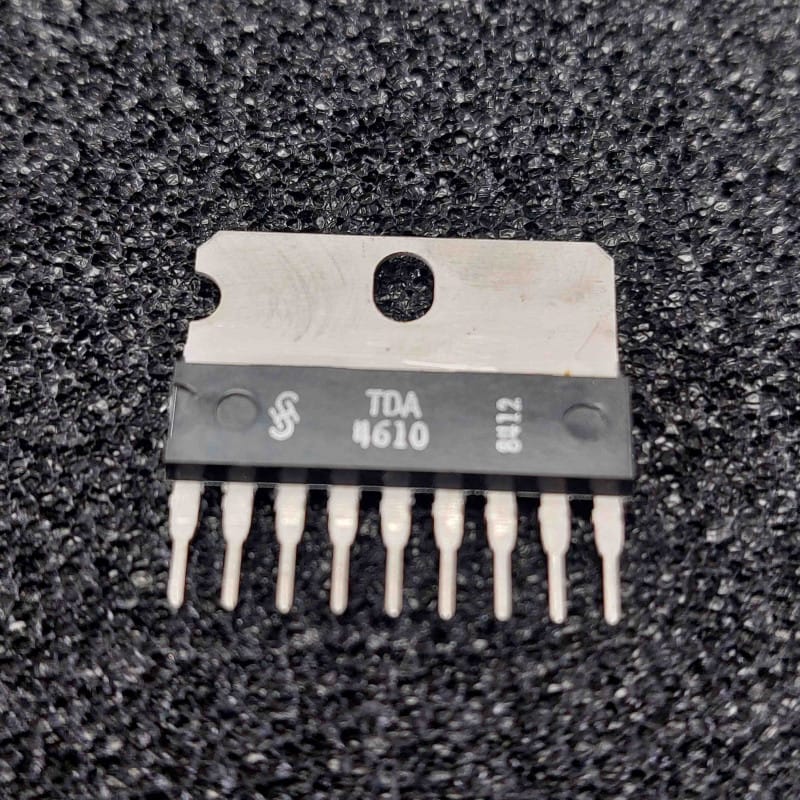

Le TDA4610 est un circuit intégré analogique monolithique d'époque conçu à l'origine par le constructeur allemand Siemens. Présenté dans un format vertical de type SIL9 (Single In-line à 9 broches en ligne, avec ou sans ailette métallique selon les séries de fabrication), ce composant d'origine authentique et neuf de stock (NOS) est un système de commutation et de contrôle électronique destiné aux téléviseurs couleur des années 80.
Principalement utilisé dans les châssis de téléviseurs européens d'époque (comme les célèbres châssis Grundig, Telefunken ou ITT), le TDA4610 gère la sélection des canaux, la mémorisation des commandes de touches et l'interfaçage des signaux de contrôle analogiques de la platine avant.
Boîtier vertical SIL9 d'origine : Conçu pour occuper un espace minimal sur le circuit imprimé principal tout en facilitant la dissipation thermique si nécessaire.
Logique de contrôle intégrée : Permet la commutation propre et sans rebond de différentes fonctions logiques ou de tensions analogiques d'asservissement.
Fiabilité d'origine Siemens : Normes de fabrication industrielles rigoureuses garantissant une grande stabilité de fonctionnement après plusieurs décennies de stockage.
Le diagnostic classique "Changement de chaîne impossible, touches de façade inactives ou dérive des tensions de commande" :
Si le téléviseur vintage reste bloqué sur un canal ou ignore les commandes physiques :
Contrôle de l'alimentation (Vcc / GND) : Vérifiez la présence et la stabilité de la tension d'alimentation principale sur l'intégré. Les condensateurs de filtrage d'époque situés autour de la ligne d'alimentation peuvent présenter des fuites de courant élevées ou une perte de capacité, ce qui perturbera les seuils de basculement logiques de la puce.
Vérification des lignes de touches (Entrées) : Mesurez les tensions de commande arrivant sur les broches d'entrée lorsque vous pressez un bouton en façade. Si la tension ne varie pas de manière franche, le défaut provient d'un interrupteur encrassé ou d'un réseau de résistances d'époque qui a dérivé.
Mesure des sorties de commutation : À l'oscilloscope ou au multimètre, vérifiez si les sorties changent d'état logique de manière nette lors d'une commande. Si une sortie reste à un état intermédiaire ou flottant, l'étage de sortie interne de la puce est endommagé.
Précautions d'installation :
Dessoudage des broches en ligne : Les broches d'un boîtier SIL9 sont alignées sur une seule rangée étroite. Utilisez une tresse à dessouder de haute qualité pour vider soigneusement chaque trou métallisé du circuit imprimé d'origine afin d'éviter d'arracher les pistes de cuivre, souvent fragilisées par le temps et la chaleur accumulée à l'intérieur du téléviseur.
Nettoyage final : Pour éliminer tout courant de fuite de surface ou résidu acide lié au flux de soudure, nettoyez parfaitement le circuit imprimé à l'alcool isopropylique pur.
