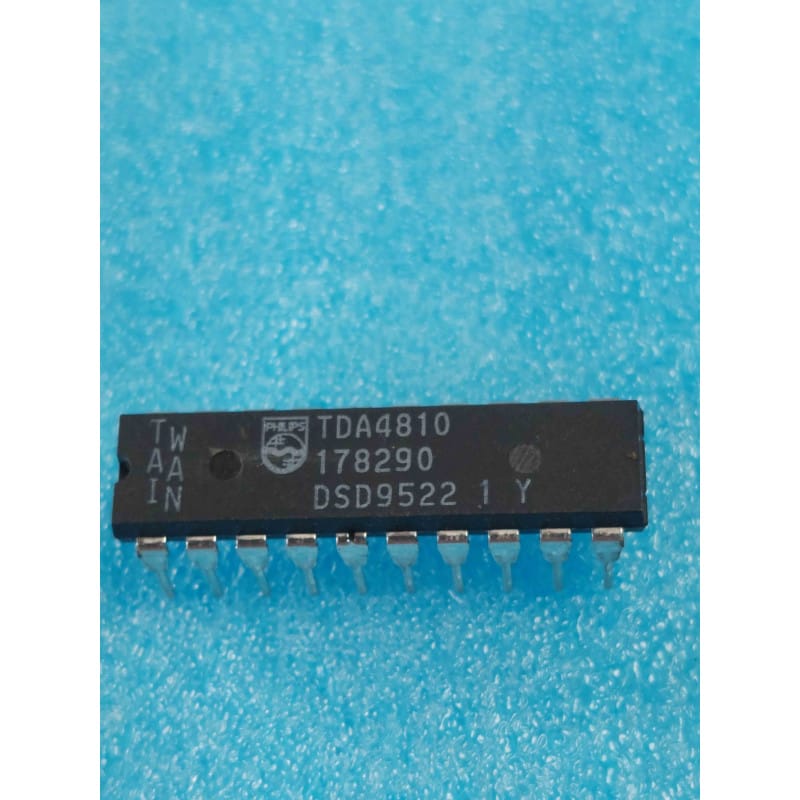

Le TDA4810 (marqué TDA4810 avec le logo de l'écu Philips) est un circuit intégré analogique monolithique d'époque, conçu et fabriqué en Europe par Philips Semiconductors. Ce composant hautement spécialisé adopte le format d'un boîtier plastique traversant large de type DIP20 (20 broches).
Le préfixe TDA valide son intégration au sein des circuits dédiés aux applications grand public, vidéo et industrielles de forte diffusion.
Il s'agit d'un générateur de géométrie vidéo et contrôleur de correction géométrique Est-Ouest / Effet Coussin (East-West Geometry / Pincushion Correction IC, lot d'origine Philips, boîtier DIP20). Développé pour assurer la parfaite linéarité de l'affichage sur les écrans cathodiques, le TDA4810 se charge de modifier la forme du courant de balayage horizontal en fonction de la position verticale du faisceau. Il intègre sur sa puce un multiplicateur analogique de précision, un préamplificateur de géométrie, ainsi que des circuits de réglage pour les paramètres critiques : la largeur de l'image (Width), la correction d'effet coussin (Pincushion), la symétrie Est-Ouest (Trapeze) et la linéarité d'angle. On retrouve exclusivement ce circuit intégré au cœur des platines de déflexion des moniteurs informatiques CRT haute résolution (Super VGA/CAD), des téléviseurs haut de gamme à tube plat des années 90, ainsi que dans les châssis avancés de bornes d'arcade professionnelles. Géré en qualité New Old Stock (NOS), ce composant d'origine Philips est une pièce détachée indispensable pour redonner une géométrie rectiligne parfaite à vos moniteurs à tube de collection.
Le diagnostic de l'image déformée en "sablier" ou "tonneau" (Le test du modulateur à diodes) : C'est la panne d'établi absolue sur les châssis équipés du TDA4810. Si les bords verticaux gauche et droit de votre écran s'incurvent fortement vers l'intérieur (effet coussin maximal) ou vers l'extérieur sans qu'aucun réglage par les potentiomètres ou le menu service n'ait d'effet, l'étage Est-Ouest est en panne. Méthode d'atelier : Le TDA4810 délivre un signal de commande en forme de parabole. Vérifiez à l'oscilloscope la présence de ce signal parabolique à la fréquence de trame (50Hz/60Hz ou plus sur moniteur PC) sur la broche de sortie de la puce. Si la parabole est plate ou saturée au potentiel d'alimentation alors que les signaux de synchronisation verticaux entrent correctement, la matrice de multiplication interne a été détruite par un retour de pic de tension. Remplacez le circuit par ton exemplaire Philips NOS.
Le piège du transistor de puissance Est-Ouest en court-circuit : Le TDA4810 ne pilote pas directement les bobines de déflexion : sa sortie attaque un transistor de puissance externe (souvent un boîtier de type TO-220 comme un Darlington ou un MOSFET fixé sur radiateur) relié au modulateur à diodes de la ligne. Règle d'or : Avant de souder et d'alimenter votre puce neuve de stock, dessoudez et testez impérativement ce transistor de puissance. S'il est en court-circuit franc (ce qui arrive fréquemment suite à un amorçage de la THT), il réinjectera une tension destructive directement dans la broche de sortie du TDA4810 NOS à la mise sous tension.
Installation sur support de précision DIP20 large : Les platines de déflexion vidéo sont soumises à de fortes élévations de température ambiante à cause de la proximité du tube et des transistors. Pour simplifier la maintenance future et éviter tout stress thermique au silicium d'époque lors du brasage, installez un support tulipe DIP20 large (corps de 600 mils) à contacts dorés. Brasez le support vide sur la platine (panne de fer réglée à 310 degrés Celsius maximum), nettoyez méticuleusement la zone à l'alcool isopropylique pour chasser les résidus de flux (qui perturberaient les courants de réglage très faibles des broches de potentiomètres), puis insérez délicatement le TDA4810 à froid.
