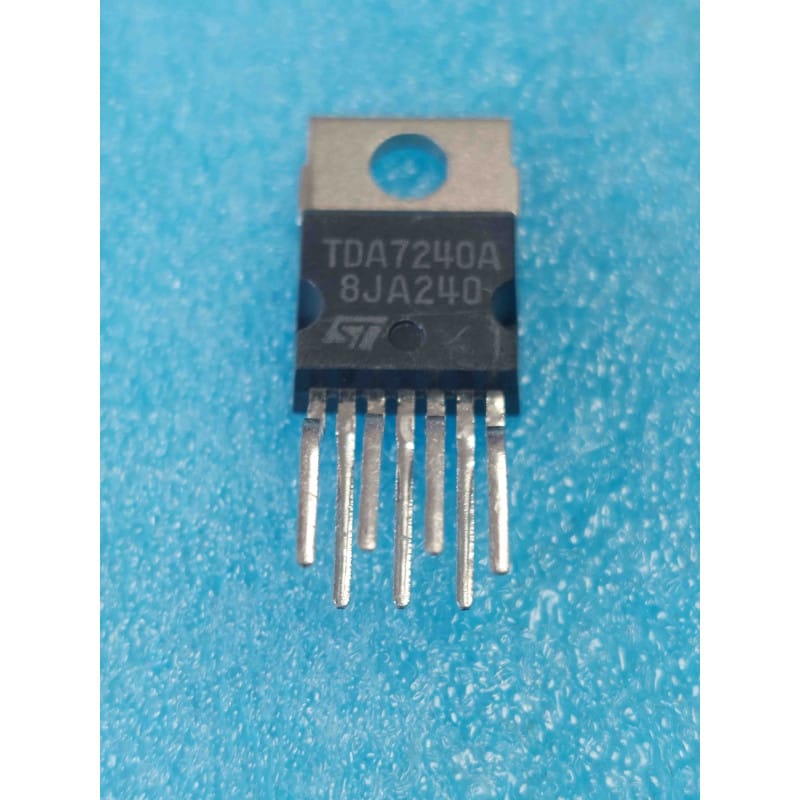

Le TDA7240A (marqué TDA7240A avec le logo classique de ST / SGS-Thomson) est un circuit intégré analogique de puissance, conçu et fabriqué par STMicroelectronics (anciennement SGS-Thomson). Ce composant robuste adopte le format d'un boîtier vertical traversant de puissance à 7 broches de type Heptawatt (semblable à un boîtier TO-220 à 7 pattes décalées, muni d'un onglet métallique de fixation).
Le préfixe TDA l'identifie dans la famille des composants audio et grand public, et le suffixe A valide les spécifications de performance électrique de la matrice.
Il s'agit d'un amplificateur de puissance audio basse fréquence de 20 Watts configuré en pont (20W Bridge Audio Amplifier, lot d'origine ST, boîtier Heptawatt 7 broches). Développé principalement pour le secteur de l'automobile et de l'audio compact, le TDA7240A intègre en interne deux amplificateurs configurés en mode ponté (BTL - Bridge-Tied Load). Cette architecture lui permet de délivrer une puissance importante de 20 Watts réels sous une charge de 4 Ohms avec une simple alimentation monocanal de 14,4 Volts (tension nominale d'une batterie), sans nécessiter de gros condensateurs de liaison en sortie. Il embarque également un ensemble de sécurités d'atelier très avancées : protection totale contre les courts-circuits à la masse ou au rail, coupure thermique automatique, et protection contre les inversions de polarité. On retrouve ce circuit intégré au cœur des autoradios d'époque des années 80/90, des petits amplificateurs de guitare portables, ainsi que dans les systèmes d'interphonie et de sonorisation locale. Géré en qualité New Old Stock (NOS), ce composant authentique ST est une pièce détachée de choix pour réparer ou restaurer l'étage de puissance audio de vos appareils de collection.
Le diagnostic du canal muet ou du "clac" à l'allumage (Le test de l'offset de sortie BTL) : C'est la manipulation clé d'établi sur l'architecture en pont du TDA7240A. Comme le haut-parleur est branché directement entre les deux sorties amplifiées (broches 4 et 6) sans condensateur d'isolement, aucune tension continue ne doit être présente entre ces deux bornes au repos. Méthode d'atelier : Circuit sous tension et sans signal d'entrée, mesurez la tension continue entre les broches 4 et 6. Si vous relevez une tension continue proche du rail d'alimentation, l'un des deux étages push-pull internes a claqué à la suite d'une surcharge. Le composant doit être remplacé par ton exemplaire ST NOS pour éviter de griller la bobine mobile du haut-parleur.
Le piège de la broche de mise en sourdine (Mute/Standby) : Le TDA7240A dispose d'une fonction de mise en sourdine électronique (broche 3) pour éliminer les bruits de commutation (Pop noise) à la mise sous tension. Si l'amplificateur reste totalement muet alors que les rails d'alimentation sont parfaits, vérifiez la tension sur cette broche. Si le circuit RC de temporisation périphérique est défectueux, la puce reste verrouillée en mode silencieux.
Précautions cruciales de dissipation thermique : L'onglet métallique du boîtier Heptawatt évacue toutes les calories du silicium en charge. Nettoyez soigneusement le radiateur de la carte d'origine pour retirer la vieille graisse blanche séchée. Appliquez une fine couche de pâte thermique neuve sur la semelle métallique. Attention au potentiel : La semelle en métal est reliée en interne à la broche 5 (Masse / alimentation négative). Si le dissipateur de l'appareil est à la masse du châssis, le montage peut se faire en contact direct, mais assurez-vous qu'aucun autre potentiel ne vienne toucher le radiateur.
Conseils d'implantation et de brasage : Comme pour le boîtier Pentawatt, positionnez et vissez fermement le TDA7240A sur son radiateur avant de souder les broches. Cela évite d'appliquer une contrainte mécanique permanente sur les pastilles de cuivre d'époque. Réglez votre fer à 320 degrés Celsius maximum et brasez proprement les 7 pattes décalées à l'aide d'un étain fluide. Un nettoyage final à l'alcool isopropylique éliminera les résidus de flux.
