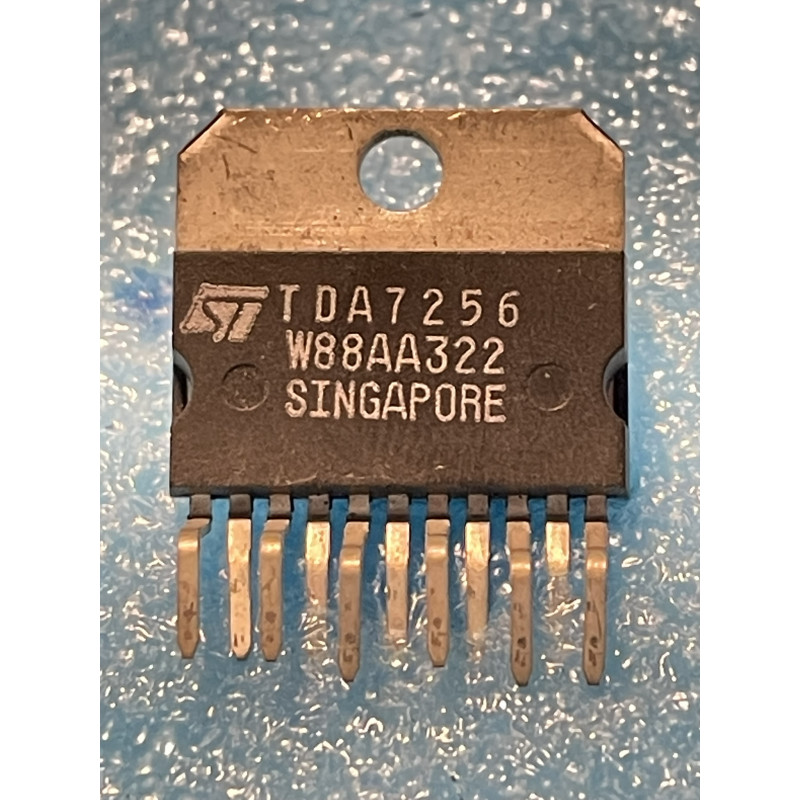

Le TDA7256 est un circuit intégré analogique monolithique de puissance audio de classe AB, conçu et fabriqué à partir des années 90 par le constructeur franco-italien STMicroelectronics. Ce composant adopte le format robuste Multiwatt11 (boîtier plastique vertical doté de 11 broches traversantes alternées et d'une large semelle métallique supérieure perforée pour la fixation sur radiateur).
Il s'agit d'un amplificateur de puissance audio de 30 Watts configuré en pont (30W Bridge Audio Power Amplifier). Spécifiquement développé pour le marché de l'automobile (autoradios haut de gamme, systèmes de sonorisation embarqués) pour piloter des haut-parleurs sous une impédance très basse, le TDA7256 se distingue par sa capacité à délivrer sa puissance maximale directement sous une charge de 2 Ohms. Sa configuration en pont (BTL pour Bridge Tied Load) permet d'appliquer une tension maximale à la charge à partir d'une simple tension de batterie standard (12V à 14,4V), éliminant ainsi le besoin d'un gros condensateur chimique de liaison en sortie. C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), essentielle pour le dépannage ou la restauration fonctionnelle rigoureuse d'autoradios ou de modules audio de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'amplificateur muet (Le piège de la tension de repos sur les sorties en pont) : Si l'amplificateur est correctement alimenté mais qu'aucun son ne sort, prenez vos tensions continues par rapport à la masse. Méthode d'atelier : Mesurez la tension continue sur la broche 8 puis sur la broche 10 au repos (sans signal). Comme le TDA7256 fonctionne en configuration BTL, vous devez obligatoirement trouver une tension stable égale à exactement la moitié de la tension d'alimentation VCC (soit environ 6V à 7V si vous l'alimentez sous 13,8V) sur les deux broches. Si l'une des sorties est collée à la masse (0V) ou au rail positif (VCC), l'un des transistors de puissance internes est en court-circuit, confirmant la défaillance de la puce. Rappel de sécurité : Ne connectez jamais une borne du haut-parleur à la masse générale du châssis ou de la carrosserie.
Le piège des appels de courant massifs (Filtrage d'alimentation) : Capable de débiter de forts courants sous une charge de 2 Ohms, le TDA7256 exige une ligne d'alimentation extrêmement robuste. Si le condensateur de filtrage d'origine est usé, la tension va s'effondrer sur les crêtes de basses, provoquant une distorsion majeure ou des coupures intermittentes. La règle de l'art : Installez un condensateur chimique électrolytique de très haute qualité de 2200 µF à 4700 µF au plus près de la broche 7 (VCC), doublé d'un condensateur céramique multicouche (MLCC) de 100 nF pour éliminer les parasites hautes fréquences.
Précautions indispensables de montage thermique : Dissiper les calories d'une puce de 30 Watts exige une rigueur mécanique totale. La semelle métallique arrière du TDA7256 est physiquement connectée à la masse (broche 5). Elle peut être vissée directement sur le radiateur en aluminium relié à la masse. Conseil Pro d'atelier : Nettoyez parfaitement l'ancienne pâte thermique séchée à l'aide d'alcool isopropylique et appliquez une fine couche homogène de graisse thermique au silicone neuve. Vissez impérativement et fermement le TDA7256 sur son radiateur avant de procéder au soudage définitif de ses 11 broches. Si vous soudez les broches en premier et forcez sur la vis ensuite, l'effort mécanique de torsion va micro-fissurer les pastilles de cuivre fragiles du circuit imprimé ou détruire les liaisons microscopiques internes du boîtier en plastique, condamnant votre composant NOS lors de sa première montée en température.
