Le TDA7375 (conçu et fabriqué par le constructeur franco-italien STMicroelectronics) est un circuit intégré monolithique d'époque de classe AB. Il fonctionne comme un amplificateur de puissance audio multivoie (Quad/Dual Audio Power Amplifier).

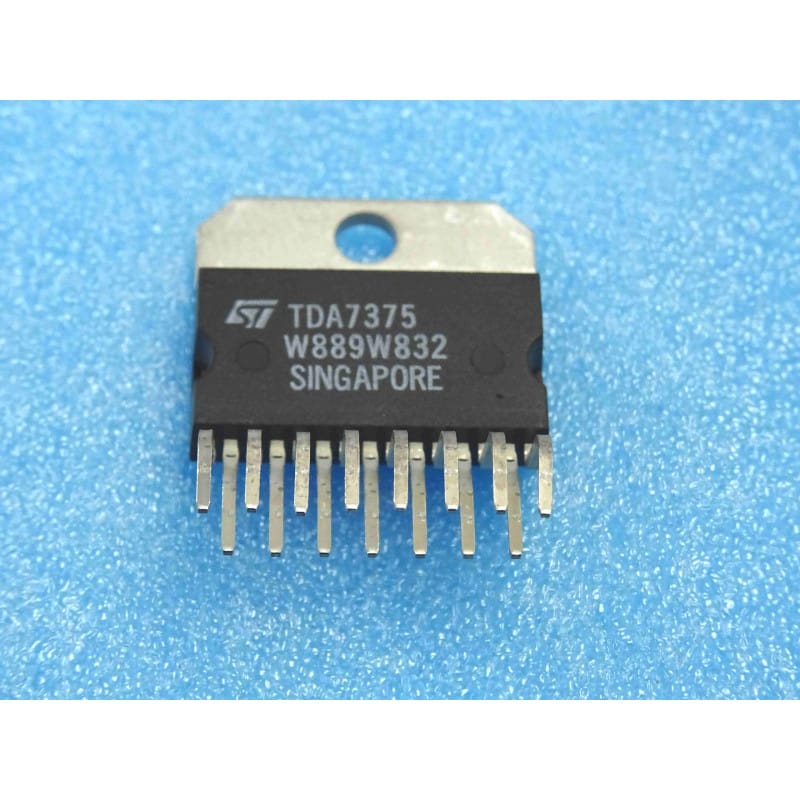

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique vertical à 15 broches de type Multiwatt15, équipé d'une large semelle de cuivre percée pour une fixation robuste sur radiateur.
Dans la nomenclature de STMicroelectronics :
Le préfixe "TDA" désigne la famille des circuits intégrés analogiques d'application audio de puissance.
Le radical "7375" caractérise cet amplificateur polyvalent d'architecture moderne, réputé pour sa flexibilité de configuration (quadruple asymétrique, double pontée "Bridge", ou stéréo 2.1).
Ce circuit intégré d'époque est un grand classique des autoradios des années 90 et 2000, ainsi que de nombreux kits d'enceintes multimédias actives ou de petits amplificateurs de salon. Sa capacité à fonctionner avec un minimum de composants externes en fait une pièce incontournable d'atelier.
Flexibilité de Configuration Unique d'Époque :
Mode Quad (4 canaux) : Fournit 4 x 7 Watts sous 4 ohms (idéal pour piloter 4 haut-parleurs indépendants).
Mode Double Pont (2 canaux "Bridge") : Fournit 2 x 25 Watts sous 4 ohms (configuration stéréo haute puissance).
Mode Stéréo 2.1 (Mixte) : Combine 2 canaux asymétriques pour les médiums-aigus (2 x 7W) et 1 canal ponté pour un petit subwoofer (1 x 25W).
Diagnostic Intégré (Broche 10) : Comprend un détecteur de saturation (clipping detector) et une fonction d'évaluation de court-circuit à la masse ou au Vcc.
Protections Redoutables : Intègre un dispositif de mise en veille (Standby) et de coupure du son (Mute), un limiteur thermique automatique, ainsi qu'une protection robuste contre les inversions de polarité de la batterie.
Le Montage Thermique et la Masse (GND) :
La semelle métallique arrière (l'onglet de fixation) du boîtier Multiwatt15 est reliée en interne à la Masse (GND - broches 8 et 9) de la puce.
Ne mettez jamais le TDA7375 sous tension sans un dissipateur thermique de taille adéquate. L'énergie dissipée par les quatre canaux intégrés peut provoquer une surchauffe et la mise en sécurité thermique immédiate de la puce en quelques fractions de seconde si elle est testée à nu sur l'établi.
Utilisez un kit d'isolation classique si votre radiateur n'est pas relié à la masse générale du châssis. Appliquez une fine couche uniforme de pâte thermique silicone avant le serrage.
Diagnostic Express à l'Établi (Pas de son sur un ou plusieurs canaux) :
L'amplificateur refuse de démarrer (Le piège du Standby) :
Vérifiez la tension sur la broche 7 (Standby). Pour que l'amplificateur s'active et sorte du mode veille, cette broche doit être portée à un potentiel supérieur à 3,5V (généralement reliée au Vcc via une résistance de 10 kΩ d'époque). Si cette broche est à 0V ou reste flottante, le circuit reste totalement muet et ne consomme aucun courant.
Sizzlements ou coupures intermittentes à fort volume : Inspectez les condensateurs chimiques de liaison d'entrée et les condensateurs de découplage d'alimentation (généralement un condensateur de 1000 µF à 2200 µF en parallèle avec un condensateur céramique de 100 nF). Des condensateurs fatigués d'époque ou ayant dérivé provoquent une ondulation excessive de l'alimentation, ce qui déclenche les circuits de protection internes du TDA7375.
Le son "grelotte" en configuration pontée (Bridge) : Assurez-vous que les haut-parleurs connectés ont une impédance minimale de 4 ohms. En mode ponté, descendre sous cette valeur surcharge l'étage de sortie, entraînant l'activation permanente du limiteur de courant.
Recommandations de Restauration & Soudage :
Pour dessouder proprement l'ancien circuit à 15 broches sans surchauffer le circuit imprimé ni décoller ses pistes de cuivre d'époque, utilisez une tresse à débraser de qualité ou une station de dessoudage à aspiration régulée.
Nettoyez soigneusement la zone d'implantation à l'alcool isopropylique pur pour éliminer tout résidu acide.
Présentez le nouveau TDA7375 (NOS) dans les trous du circuit imprimé, vissez-le fermement sur son dissipateur thermique avant de procéder aux soudures. Cette précaution d'atelier prévient l'apparition de tensions mécaniques internes sur les pattes et les pastilles de cuivre d'origine lors de la fixation finale.
Soudez les 15 broches à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum (contact limité à 2 secondes par broche).
