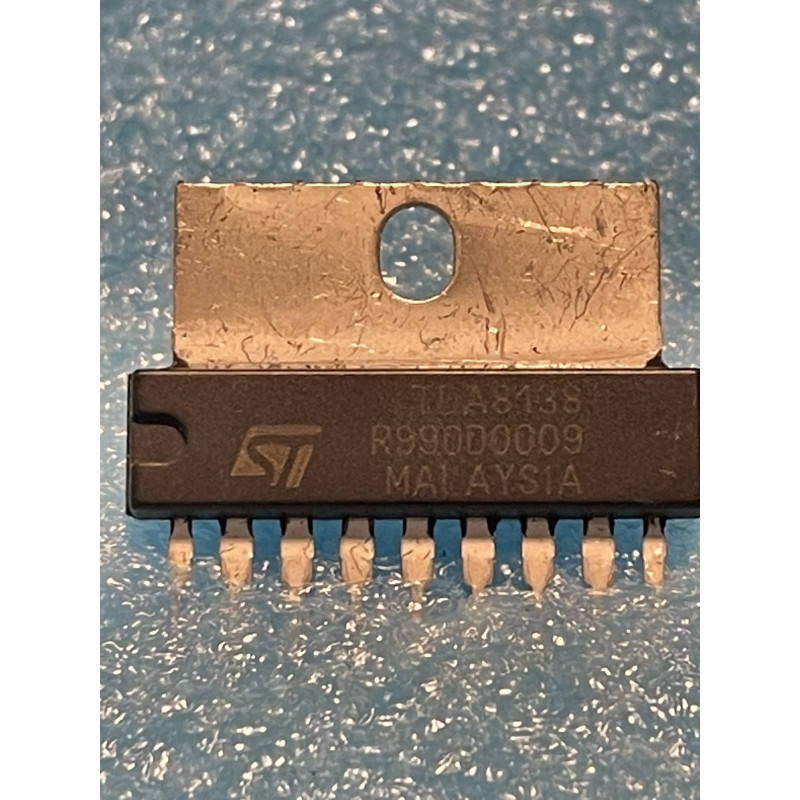

Le TDA8138 est un circuit intégré analogique monolithique de puissance, conçu et fabriqué à partir des années 90 par le constructeur franco-italien STMicroelectronics. Ce composant adopte un boîtier de puissance vertical de type SIP9 (Single In-Line à 9 broches) équipé d'un dos métallique perforé, spécialement conçu pour être vissé directement sur un dissipateur thermique (radiateur).
Il s'agit d'un régulateur de tension double à faible chute de tension (Dual LDO Voltage Regulator) doté de fonctions de surveillance et de sécurité intégrées. Très célèbre dans le monde de la maintenance des châssis de téléviseurs cathodiques et des moniteurs vidéo d'époque (notamment les générations Philips, Thomson et Sony), le TDA8138 fait office de centrale d'alimentation secondaire sécurisée. Il délivre simultanément deux lignes de tension fixes indispensables au système : une ligne stable de 5 Volts pour alimenter la logique numérique (microcontrôleur, mémoire EEPROM) et une ligne puissante de 12 Volts pour alimenter les sections analogiques (gestion vidéo, traitement jungle, ou préamplis audio). C'est une pièce d'origine d'époque gérée en qualité New Old Stock (NOS), essentielle pour stabiliser les tensions de commande d'une platine vidéo ou d'un automatisme industriel de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'appareil bloqué en veille (Le piège du Reset et de la commande Disable) : C'est la panne classique sur les châssis utilisant cette puce. Si le voyant de veille s'allume mais que l'appareil refuse de démarrer, prenez vos mesures de tension continues directement sur le TDA8138. Méthode d'atelier : Vérifiez en premier lieu la présence du 5,1V sur la broche 8. Si le 5,1V est présent, mesurez la broche 5 (Reset) : elle doit être égale à 5V. Si elle reste bloquée à 0V, le condensateur de temporisation connecté à la broche 4 est en fuite ou en court-circuit, ce qui maintient le microprocesseur au repos forcé. Deuxième cas : Si le Reset est bon, contrôlez l'état de la broche 3 (Disable) lors de l'appui sur le bouton d'allumage. Si l'impulsion de commande arrive bien mais que la broche 9 refuse de délivrer le 12V, le transistor ballast interne du TDA8138 est détruit.
Le piège des condensateurs chimiques secs en sortie : Comme tout régulateur LDO, la stabilité des boucles de régulation internes du TDA8138 dépend directement des condensateurs de filtrage connectés sur ses sorties (broches 8 et 9). Si ces condensateurs électrolytiques d'époque ont séché (résistance série équivalente ESR trop élevée), le circuit va entrer en oscillation haute fréquence. Cela engendre des coupures intermittentes ou un sifflement aigu audible dans les bobinages. Règle de l'art : Remplacez systématiquement les condensateurs chimiques associés aux sorties par des modèles neufs de haute qualité certifiés 105 degrés Celsius à faible ESR lors du remplacement de la puce.
Précautions mécaniques et thermiques lors du remplacement : Le boîtier SIP9 dissipe une quantité importante de chaleur en fonctionnement continu. La semelle métallique arrière du TDA8138 est physiquement reliée à la broche 6 (Masse générale). Vous pouvez généralement le visser directement sur son dissipateur d'origine sans kit d'isolation si le radiateur est lui-même soudé à la masse de la carte. Conseil Pro : Nettoyez parfaitement l'ancienne pâte thermique séchée sur le radiateur à l'aide d'alcool isopropylique et appliquez une fine couche de graisse thermique au silicone neuve. Vissez toujours fermement le composant sur son radiateur mécanique avant de procéder au soudage définitif de ses 9 broches. Effectuer le brasage en premier créerait de lourdes contraintes mécaniques sur les pistes fines lors du vissage ultérieur, risquant d'arracher les pastilles de cuivre ou de créer des micro-fissures internes invisibles dans le boîtier en plastique.
