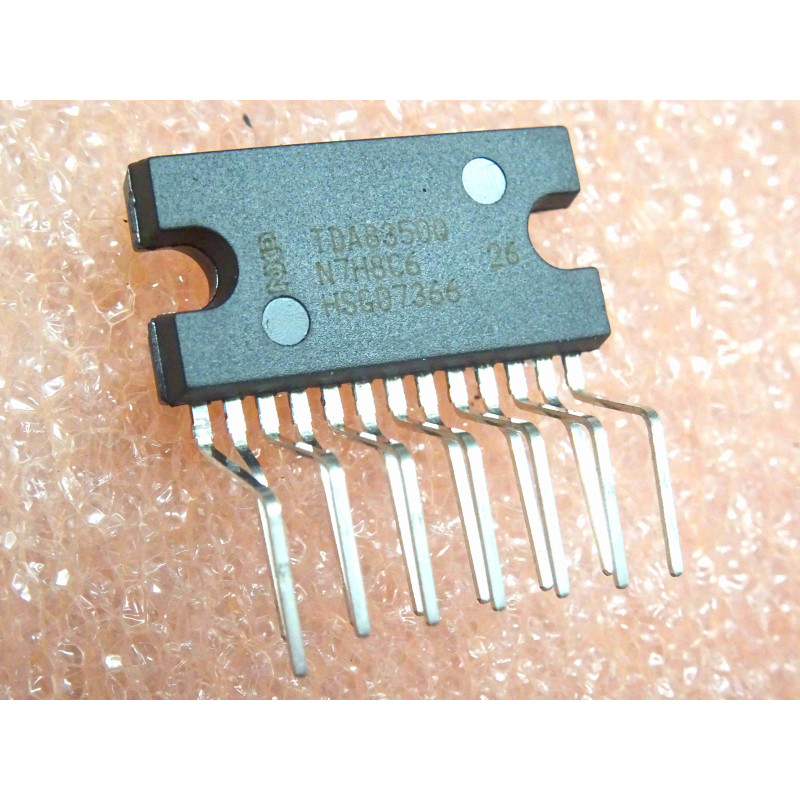

Le TDA8350Q est un circuit intégré de puissance hautement sophistiqué, conçu pour gérer simultanément deux fonctions critiques dans les téléviseurs CRT : la déflexion verticale et la correction de géométrie Est-Ouest (E-W). Il est largement reconnu pour sa robustesse et sa précision dans les châssis TV avancés.
Note technique :
Double Fonctionnalité : Contrairement aux circuits de déflexion classiques, le TDA8350Q intègre également l'étage de sortie nécessaire à la correction de coussin (Est-Ouest), indispensable pour garantir une géométrie d'image parfaite sur les tubes à grand écran.
Couplage DC : Le signal de sortie est directement couplé à la bobine de déflexion (DC-coupled), ce qui permet d'éliminer le gros condensateur de liaison électrolytique traditionnellement situé en série avec la bobine, améliorant ainsi la linéarité et réduisant le nombre de composants externes.
Intégration poussée : Il est capable de piloter des courants de sortie élevés tout en maintenant une excellente stabilité thermique grâce à son architecture conçue pour les fortes puissances.
Conseils Pro :
Dissipation thermique : Ce composant gère deux étages de puissance. Le montage sur dissipateur thermique est impératif. Utilisez impérativement une pâte thermique haute performance et assurez-vous que le composant est parfaitement plaqué contre le radiateur par un système de fixation rigide (clip ou vis).
Maintenance (NOS) : La fiabilité du TDA8350Q dépend énormément de l'état des composants passifs environnants. Avant d'installer cette pièce neuve, vérifiez scrupuleusement les condensateurs de filtrage sur les lignes d'alimentation ($V_{P}$ et $V_{FB}$). Une tension d'alimentation mal filtrée ou instable est la cause principale de destruction des étages de sortie intégrés.
Brasure : Les 13 broches transportent des courants importants. Utilisez une soudure de haute qualité et assurez-vous que vos pastilles sur le circuit imprimé sont propres. Une soudure froide sur la broche de masse ou de sortie pourrait entraîner une surchauffe locale et détruire le CI.
Ajustements : Étant donné qu'il gère la correction Est-Ouest, une fois installé, vous devrez probablement effectuer un recalibrage de la géométrie via le mode service du téléviseur ou les potentiomètres de réglage de largeur et de correction de coussin.
