Le TDA8380 (conçu et fabriqué à l'origine par le constructeur néerlandais Philips) est un circuit intégré de régulation analogique d'époque très spécifique. Il fonctionne comme un contrôleur d'alimentation à découpage (SMPS - Switch-Mode Power Supply Controller).

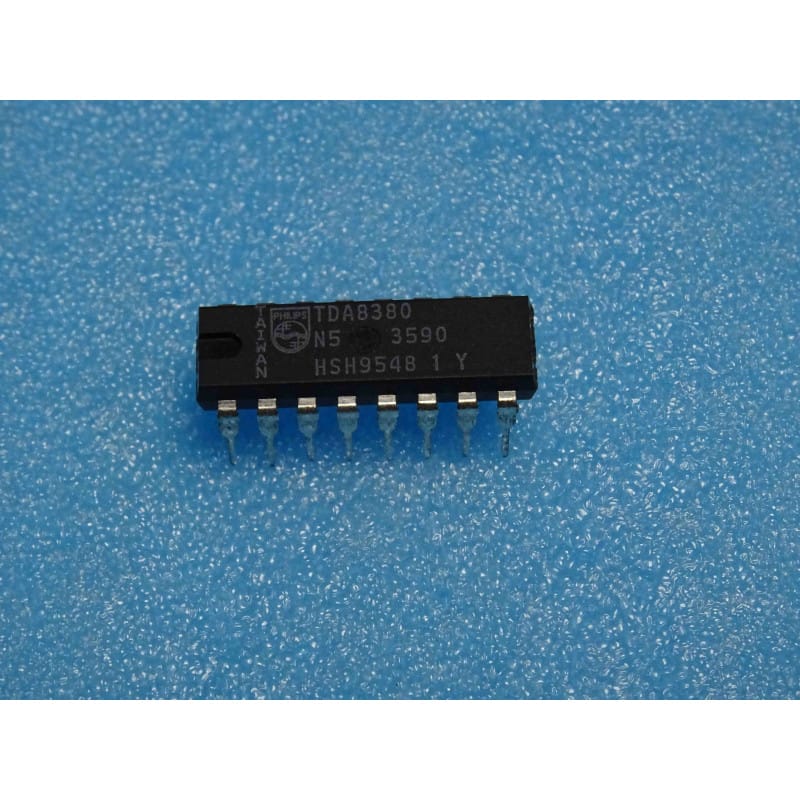

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 16 broches (DIP16, pas de 300 mil).
Dans la nomenclature historique de Philips :
Le préfixe "TDA" désigne les circuits intégrés analogiques d'application grand public et industrielle.
Le radical "8380" caractérise ce contrôleur de découpage polyvalent à modulation de largeur d'impulsion (PWM), conçu pour piloter directement des transistors de puissance d'époque (bipolaires ou MOSFET).
Ce circuit intégré est une pièce maîtresse des cartes d'alimentation à découpage équipant les téléviseurs couleur d'époque (châssis Philips, Thomson, Sescosem), les moniteurs vidéo d'arcade rétro et certains ordinateurs personnels des années 80 et 90.
Contrôle PWM de Précision : Régule la tension de sortie en modifiant le rapport cyclique du signal de commande appliqué au transistor de puissance du primaire.
Modes de Fonctionnement Robustes : Conçu pour fonctionner aussi bien en mode auto-oscillant (oscillateur libre) qu'en mode synchronisé par rapport à un signal d'horloge externe (comme les impulsions de retour ligne de la THT du téléviseur d'époque).
Système de Démarrage Progressif (Soft-Start) : Limite les pointes de courant lors de la mise sous tension de l'alimentation, protégeant ainsi le pont de diodes et le transistor de découpage principal.
Sécurités d'Atelier Intégrées : Comprend des dispositifs de protection contre les surtensions, les sous-tensions d'alimentation (UVLO) et les surcharges de courant sur le primaire (détection cycle par cycle).
Le Piège du Démarrage Réseau (Le rôle de la résistance de "Start-up") :
Le TDA8380 est implanté du côté primaire (chaud / secteur) du transformateur d'alimentation.
Symptôme : L'alimentation "tic-tac" ou ne démarre pas du tout : Lors de la mise sous tension, le condensateur de filtrage principal du primaire se charge à environ 310V continus. Le TDA8380 n'est pas encore alimenté. Il a besoin qu'une petite portion de ce courant transite à travers une (ou deux) résistances de forte valeur d'origine (résistances de démarrage ou de start-up, typiquement 47 kΩ à 100 kΩ de forte puissance) pour charger un petit condensateur chimique local connecté à la broche d'alimentation (Vcc) de la puce.
Si ces résistances ont dérivé (valeur devenue trop élevée ou coupée, panne classique d'époque), la tension sur la broche Vcc ne dépassera jamais le seuil de démarrage (UVLO) du TDA8380. L'alimentation reste inerte.
Diagnostic Express à l'Établi (L'alimentation "grelotte", siffle ou disjoncte) :
La broche d'alimentation Vcc fait du "pompage" (La tension oscille entre 9V et 14V) : Cela indique que le circuit essaie de démarrer (grâce au courant de la résistance de start-up) mais s'arrête immédiatement car l'enroulement auxiliaire du transformateur (qui doit prendre le relais pour alimenter le TDA8380 une fois démarré) ne fournit pas la tension nécessaire.
Vérifiez immédiatement la diode de redressement de l'enroulement auxiliaire d'époque ainsi que le petit condensateur chimique associé (généralement 47 µF ou 100 µF). Si ce condensateur est sec (ESR trop élevée), le TDA8380 s'éteint par manque d'énergie.
Le transistor de puissance (MOSFET/Bipolaire) grille instantanément au démarrage : Vérifiez l'état de la cellule d'amortissement RCD (Snubber) raccordée sur le primaire du transformateur de découpage. Inspectez également le réseau de détection de courant (généralement une résistance shunt de très faible valeur, inférieure à 1 ohm, connectée à la broche de rétroaction de courant du TDA8380). Si cette résistance est coupée ou a dérivé, le contrôleur ne détecte plus la surintensité et laisse le transistor saturer jusqu'à sa destruction.
Recommandations de Sécurité & Restauration :
DANGER : Le TDA8380 travaille directement sur la section primaire sous des tensions d'époque pouvant atteindre 310V à 400V continus. Utilisez impérativement un transformateur d'isolement (230V/230V) sur votre établi pour alimenter le châssis en cours de test, et déchargez toujours le gros condensateur de filtrage du primaire avant de toucher au circuit intégré.
Pour faciliter les mesures à l'oscilloscope en toute sécurité et simplifier un éventuel futur remplacement sans risquer de surchauffer les pistes d'époque en bakélite, nous vous conseillons vivement d'installer un support de précision de type tulipe à 16 broches (DIP16, pas de 300 mil) de qualité industrielle.
Soudez le support de rechange avec un fer propre réglé entre 280 et 300 degrés maximum (contact limité à 2 secondes par broche). Nettoyez soigneusement la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux acide d'époque avant d'insérer le TDA8380 neuf.
