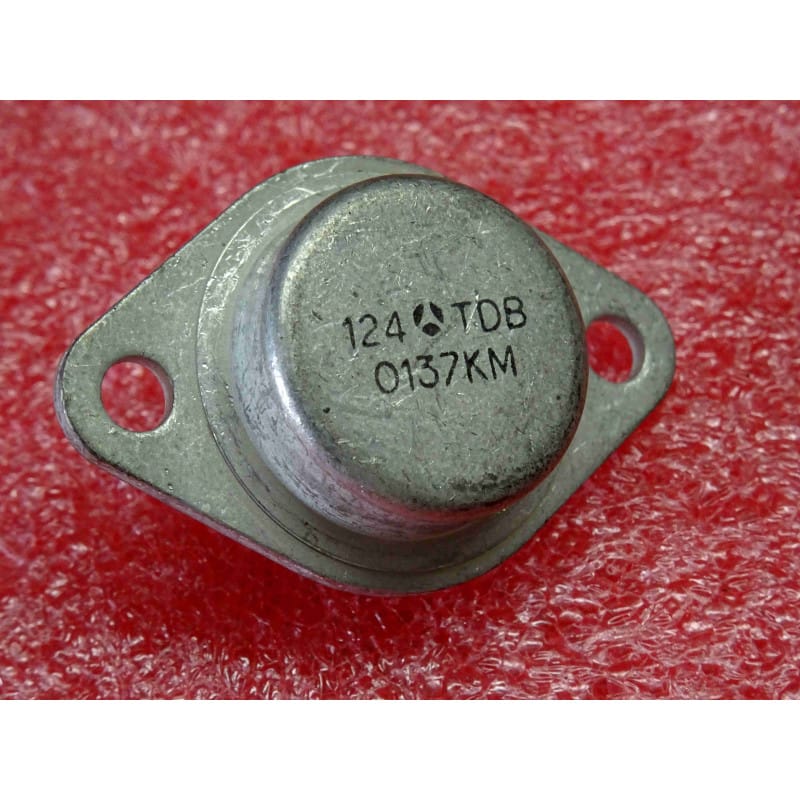

Le TDB0137KM (fabriqué par la marque historique française Sescosem / Thomson-CSF) est un circuit intégré monolithique d'époque conçu comme un régulateur de tension négative ajustable. Équivalent direct du très célèbre standard industriel LM337K, ce composant d'origine authentique et neuf de stock d'époque (NOS) se présente sous la forme du robuste boîtier métallique hermétique de puissance TO-3 (désigné par le suffixe KM chez Thomson).
Complément direct du régulateur positif LM317K / TDB0117KM, le TDB0137KM permet de concevoir des alimentations symétriques extrêmement stables et performantes. Il est capable de délivrer une tension de sortie négative ajustable sur une plage allant de -1,2 Volts à -37 Volts, pour un courant de sortie garanti supérieur à 1,5 Ampère. Grâce à sa structure métallique TO-3, il offre une excellente dissipation thermique, ce qui en fait la pièce maîtresse idéale pour la restauration ou la fabrication d'alimentations de laboratoire professionnelles, de consoles de mixage audio vintage, d'amplificateurs et d'instruments de mesure haut de gamme.
Régulation Négative Ajustable de Puissance : Permet de régler précisément le rail négatif à l'aide d'un simple pont de résistances externes (ou d'un potentiomètre de précision d'atelier).
Protections Internes Multiples : Intègre une limitation de courant de court-circuit interne (indépendante de la température) ainsi qu'une protection thermique intégrée contre les surcharges.
Boîtier Hermétique TO-3 de Puissance : Boîtier métallique ultra-robuste assurant une très faible résistance thermique entre la jonction et le radiateur pour supporter des puissances de dissipation élevées.
Le diagnostic classique "Tension de sortie égale à la tension d'entrée, pas de régulation ou échauffement critique" :
La sortie reste bloquée au maximum négatif (pas de régulation) :
Contrairement aux régulateurs fixes, un régulateur ajustable comme le TDB0137KM a impérativement besoin de sa broche de réglage (ADJ). Si la résistance ou le potentiomètre relié entre la broche ADJ et la masse est coupé ou présente une soudure sèche, la tension de sortie s'écroule ou grimpe jusqu'à la tension d'entrée non régulée.
Vérifiez également les condensateurs de découplage d'époque. Un condensateur au tantale de 1 µF au plus près de la broche de réglage (ADJ) par rapport à la masse est vivement conseillé pour éliminer le bruit et stabiliser la tension de référence.
Le piège de la structure métallique (Le boîtier n'est pas à la masse !) :
Attention cruciale lors du montage sur radiateur : Sur le boîtier TO-3 du TDB0137KM (LM337K), le boîtier métallique externe est connecté en interne à la broche d'entrée (INPUT).
Lors d'une fixation sur un châssis ou un radiateur métallique commun, vous devez impérativement utiliser un kit d'isolation complet composé d'une semelle isolante en mica ou en silicone, associée à des canons isolants en plastique (mamelons) pour les vis de fixation. Sans cette isolation, vous provoquerez un court-circuit franc et destructeur de votre rail d'entrée directement sur la masse métallique de l'appareil.
Identification des broches sous boîtier TO-3 (Vu du dessous, broches face à vous orientées vers le bas, la zone la plus large du triangle vers le haut) :
Broche de gauche (Pin 1) : Réglage (Adjust / ADJ)
Broche de droite (Pin 2) : Sortie (Output / OUT)
Boîtier métallique (Case) : Entrée (Input / IN)
Précautions de manipulation et de montage :
Graisse thermique : Pour assurer un transfert de chaleur optimal de la puce vers le radiateur d'époque, appliquez une fine couche homogène de graisse silicone thermique sur les deux faces de la feuille de mica isolante.
Soudage des broches : Les broches d'un boîtier TO-3 sont épaisses et exigent un apport de chaleur franc. Utilisez un fer d'au moins 50W à 60W réglé à 320°C maximum pour réaliser vos soudures proprement et rapidement (en moins de 5 secondes). Nettoyez soigneusement la zone d'intervention à l'alcool isopropylique pur pour retirer tout résidu de flux collant.
