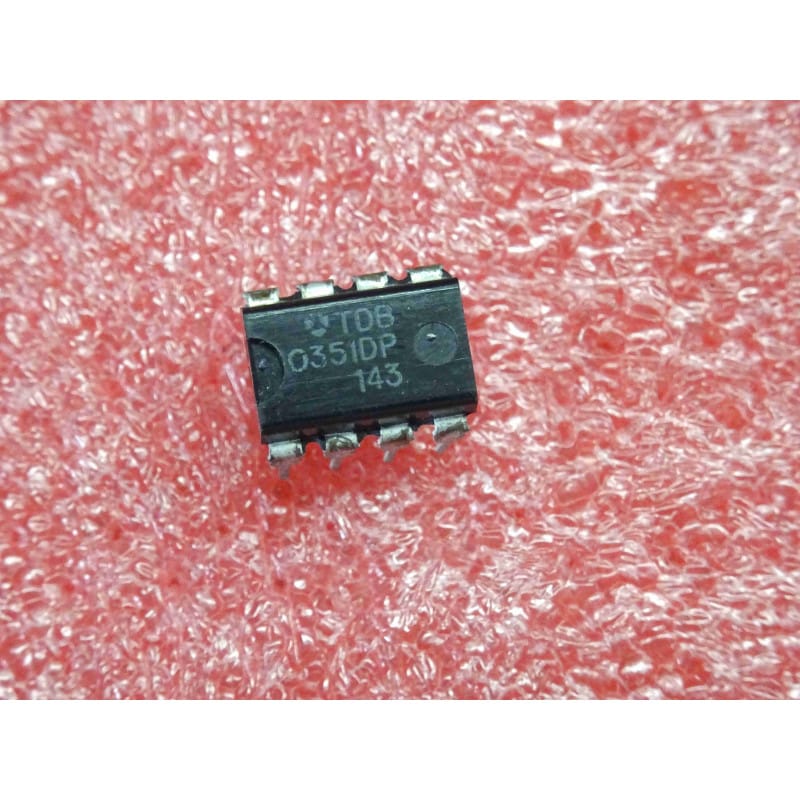

Le TDB0351DP (fabriqué par la marque historique française Sescosem / Thomson-CSF) est un circuit intégré monolithique d'époque conçu comme un amplificateur opérationnel unique à entrées JFET. Équivalent direct du grand standard industriel LF351 (comme le suggère la référence d'origine), ce composant d'origine authentique et neuf de stock d'époque (NOS) se présente sous la forme d'un boîtier plastique standard double en ligne à 8 broches (DIP8, désigné par le suffixe DP chez Thomson).
Le TDB0351DP combine des transistors bipolaires à haute tension et des transistors à effet de champ à grille isolée (JFET) sur une même puce de silicium. Cette technologie hybride (BiFET) lui permet d'offrir une impédance d'entrée extrêmement élevée, un courant de polarisation très faible et une vitesse de balayage (Slew Rate) élevée par rapport aux amplificateurs opérationnels entièrement bipolaires classiques de l'époque (comme le uA741). C'est un composant d'atelier très recherché pour la restauration d'équipements audio analogiques, de préamplificateurs de signal, de filtres actifs et d'appareils de mesure des années 80 et 90.
Technologie d'Entrée JFET (BiFET) : Courant de polarisation d'entrée extrêmement bas (de l'ordre du picoampère) et impédance d'entrée très élevée, évitant de charger les sources de signal faibles.
Grande Vitesse (Slew Rate) : Capacité de réponse rapide aux variations brusques de signal (vitesse de balayage typique de 13 V/µs), idéale pour les applications audio haute fidélité.
Compensation Interne : Compensation en fréquence interne éliminant le besoin de condensateurs externes pour stabiliser le gain du circuit.
Le diagnostic classique "Saturation au rail, distorsion sur les signaux rapides ou dérive d'offset" :
La sortie reste bloquée à la tension de saturation (Positive ou Négative) :
Vérifiez la présence et la symétrie des tensions d'alimentation sur la broche 7 (V+) et la broche 4 (V-). Si l'une des deux tensions d'alimentation est manquante (par exemple à cause d'un condensateur de filtrage d'époque en court-circuit), la sortie basculera immédiatement au niveau du rail restant.
Le TDB0351DP possédant des entrées à très haute impédance, la moindre micro-coupure sur la piste de rétroaction ou sur la ligne d'entrée laissera les broches d'entrée en l'air (flottantes). Le circuit saturera alors instantanément.
Distorsion importante dans l'aigu ou instabilité sur les signaux audio : Si vous observez des oscillations parasites haute fréquence à l'oscilloscope, vérifiez la présence d'un condensateur de découplage céramique de 100 nF connecté au plus près des broches d'alimentation (broches 7 et 4) par rapport à la masse. Les amplificateurs rapides comme le TDB0351/LF351 exigent un découplage d'alimentation très soigné pour éviter les instabilités.
Ajustement de l'Offset (Broches 1 et 5) : Si votre montage utilise les fonctions d'annulation de la tension de décalage (Offset Null), un potentiomètre externe d'époque (généralement de 10 k$\Omega$) est branché entre les broches 1 et 5, avec son curseur relié au rail d'alimentation négatif (broche 4). Un crachement ou une coupure de ce potentiomètre peut rendre l'amplification instable ou décaler fortement la composante continue en sortie.
Précautions de manipulation et de montage :
Sensibilité ESD (Entrées JFET) : Les transistors JFET d'entrée de ce circuit sont sensibles aux décharges électrostatiques. Manipulez le composant par son boîtier plastique et évitez de toucher directement les broches métalliques sans précaution antistatique.
Utilisation d'un support recommandée : Pour simplifier le dépannage et protéger le composant contre les surchauffes de soudage, installez un support de précision tulipe au format DIP8 (largeur 300 mil).
Soudage rapide et propreté : Si vous le soudez directement, réglez votre fer à 280°C à 300°C maximum pendant 3 secondes maximum par patte. Nettoyez soigneusement la zone à l'alcool isopropylique pur après intervention. Tout résidu de flux de soudure ou d'humidité peut créer des résistances de fuite sur la carte, annulant ainsi les avantages de la très haute impédance d'entrée du circuit JFET.
