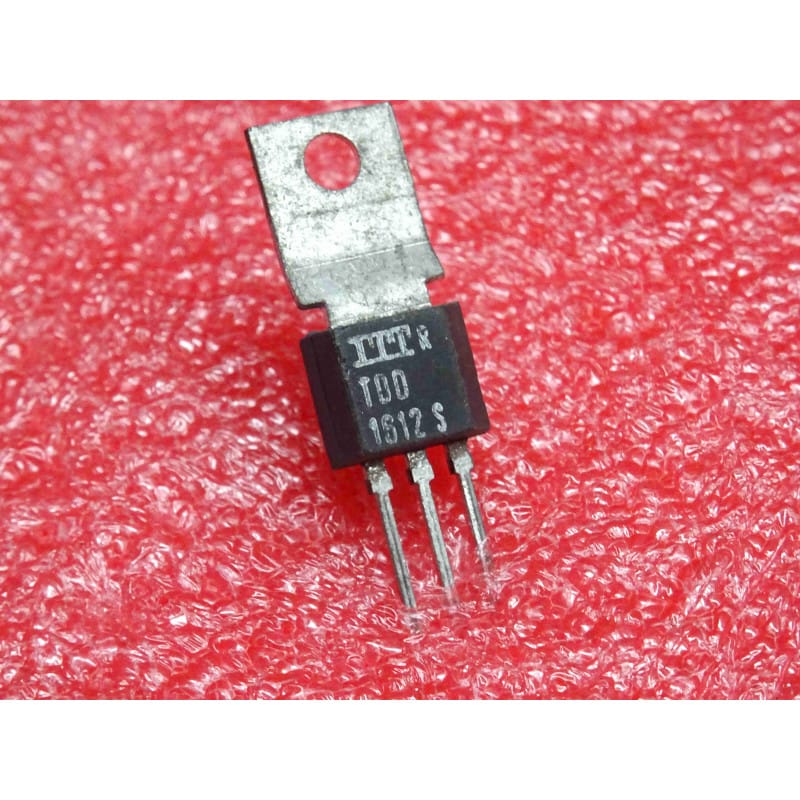

Lot de deux (2) circuits intégrés régulateurs de tension linéaire positive fixe de moyenne puissance, fabrication historique de référence par ITT Semiconductors, référence constructeur TDD 1612 S (TDD1612S / série TDD 1600). Conçu pour fournir une tension régulée fixe et stable de +12,0 V DC avec un courant de sortie continu garanti de 500 mA (0,5 A), ce composant est l'équivalent direct de la série standard industrielle 78M12 (µA78M12 / LM78M12). Il intègre directement sur la puce une limitation interne de courant de court-circuit ainsi qu'une protection thermique automatique contre les surcharges.
Référence d'Origine ITT Semiconductors : Idéal pour la restauration à l'identique de cartes électroniques, appareils de mesure ou équipements audio/industriels d'époque sans altérer l'authenticité des composants.
Calibre Intermédiaire 500 mA : Format optimisé pour les applications nécessitant plus de puissance qu'un format miniature type 78L12 (100 mA) tout en conservant une excellente compacité.
Embase Métallique à la Masse (GND) : La semelle arrière de fixation est reliée à la broche centrale 2 (0V / Masse), facilitant le montage thermique direct sur châssis ou radiateur commun sans isolateur mica.
Protections Embarquées Automatiques : Protection interne contre les courts-circuits directs en sortie et sécurité thermique intégrée.
Repérage du Brochage (Vue de Face, Marquage Visible, Broches Vers le Bas) :
Broche 1 (Gauche) : Entrée brute (+Vin, typiquement +15 V à +20 V DC)
Broche 2 (Centre) : Masse générale (GND / 0V)
Broche 3 (Droite) : Sortie régulée (+Vout / +12V DC)
Languette métallique arrière (Tab) : Reliée électriquement à la broche 2 (Masse / GND)
Dissipation Thermique & Radiateur :
Puissance dissipée sous forme de chaleur : Pd = (Vin - Vout) * Iout.
Exemple : Avec Vin = 18 V et un courant continu débité de 300 mA, la puissance dissipée est de (18 - 12) * 0,3 = 1,8 W.
Dès que la puissance à dissiper dépasse 1,0 W à 1,2 W, fixer obligatoirement le composant sur un petit dissipateur thermique en aluminium avec une fine couche de pâte thermique.
Condensateurs de Découplage Recommandés :
En entrée (Vin) : Placer un condensateur céramique de 0,33 µF (ou électrolytique de 10 µF) au plus près de la broche 1 pour éliminer les résonances et inductances de ligne.
En sortie (Vout) : Placer un condensateur céramique de 0,1 µF en parallèle avec un condensateur électrolytique de 10 µF à 47 µF au plus près de la broche 3 pour garantir une réponse dynamique optimale lors des variations de charge.
Montage Mécanique :
Visser le boîtier sur son radiateur ou support mécanique avant de souder les broches sur le circuit imprimé afin d'éviter toute contrainte mécanique sur les pastilles de cuivre.
Composants de Régulation Linéaire Positive & Alimentation / Lot de 2 régulateurs ITT Semiconductors TDD 1612 S (+12V DC 500mA) neufs de stock d'origine.
