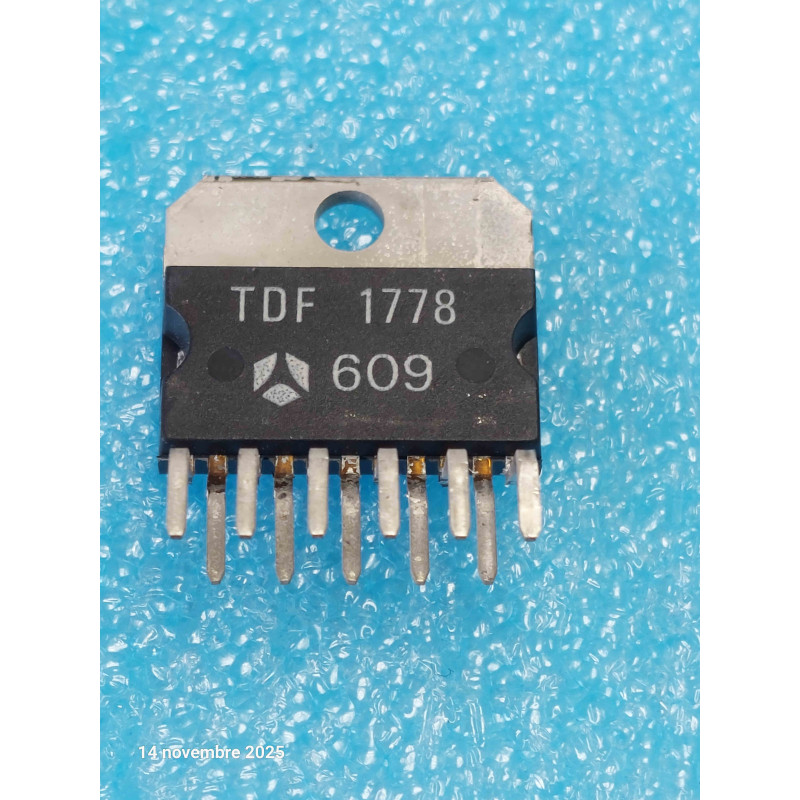

Le TDF1778 est un circuit intégré monolithique d'interface de puissance fabriqué par Thomson (généralement estampillé Thomson-CSF ou SGS-Thomson). Il intègre deux circuits d'attaque (drivers) indépendants capables de commuter de fortes charges de courant sous des tensions industrielles. Conçu spécifiquement pour faire l'interface entre la logique de commande basse tension (microprocesseurs, circuits TTL/CMOS) et des périphériques de puissance, il est très présent sur les cartes d'automates, de commande de moteurs, de distributeurs ou de relais dans les équipements industriels des années 80 et 90.
Note technique :
Protection Intégrée : Le circuit est doté de sécurités internes robustes contre les surcharges thermiques et les courts-circuits. En cas de surchauffe due à une charge trop lourde, le canal concerné se coupe automatiquement pour protéger le silicium.
Diodes de Roue Libre : Il intègre des diodes de clamp (protection) en sortie. C'est une caractéristique essentielle pour absorber l'énergie de rétro-activation (les pics de tension) générée lors de la coupure de charges inductives comme les bobines de relais ou les moteurs CC.
Conseils Pro :
Scénario de Panne Courant : Sur les cartes d'automatismes d'époque, si un relais, une électrovanne ou un voyant de forte puissance reste activé en permanence ou ne réagit plus du tout alors que la logique en amont envoie le bon ordre, le TDF1778 a souvent encaissé un court-circuit franc en sortie et doit être remplacé.
Maintenance & Diagnostic : 1. Tension d'Alimentation : Mesurez la broche de puissance (VCC industriel, souvent du +24V ou +12V). Assurez-vous que cette tension est propre et filtrée.
2. Isolement des Sorties : Hors tension, mesurez la résistance entre les broches de sortie et la masse. Une valeur proche de 0 ohm indique que le transistor de puissance interne du circuit est en court-circuit direct.
3. Remplacement (NOS) : Étant donné qu'il s'agit d'une interface de puissance d'ancienne génération propre aux architectures Thomson, conservez bien ces versions New Old Stock pour réparer les cartes sans devoir concevoir une platine d'adaptation à transistors discrets.
