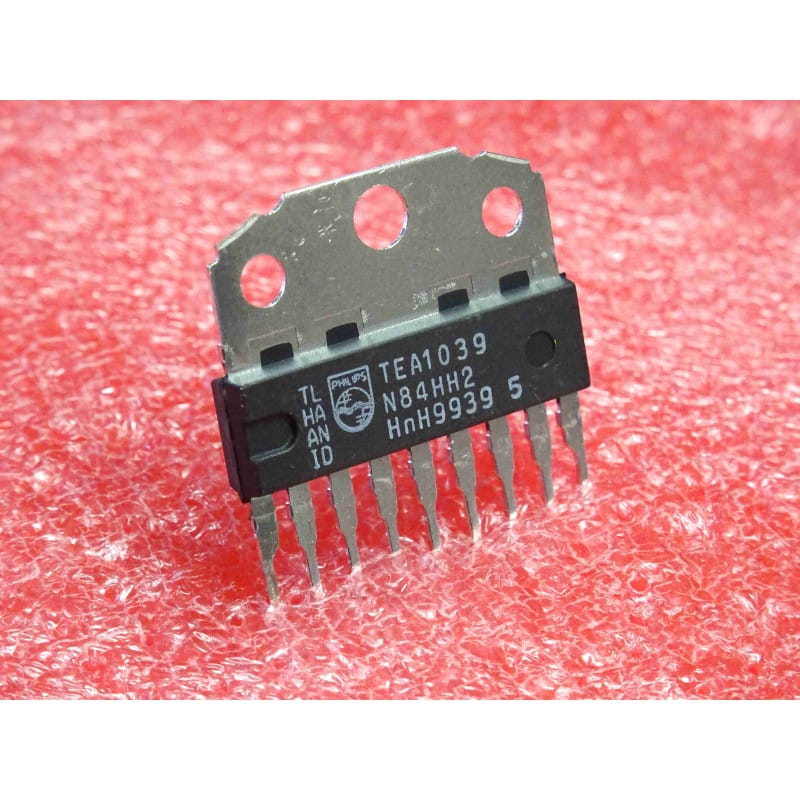

Le TEA1039 (ou TEA 1039) est un circuit intégré monolithique d'époque conçu par Philips. Ce composant adopte un format spécifique et de plus en plus rare : un boîtier plastique à une seule rangée de broches de type SIL9 (Single In-Line 9 broches, également désigné sous le format SIP9).
Il s'agit d'un circuit de contrôle d'alimentation à découpage (SMPS) d'origine authentique d'époque (NOS), hautement recherché pour la réparation d'alimentations de téléviseurs vintages (notamment les châssis Philips d'époque comme les célèbres K30, K35 ou K40), de moniteurs d'ordinateurs anciens et d'équipements industriels des années 80 et 90.
Le TEA1039 est un contrôleur de modulation de largeur d'impulsion (PWM) pour alimentation à découpage (Control circuit for switched-mode power supply, boîtier SIL9, d'origine Philips).
Il regroupe toutes les fonctions de régulation et de protection nécessaires pour piloter le transistor de commutation d'une alimentation stabilisée :
Régulation par fréquence ou largeur d'impulsion : Il peut fonctionner selon les besoins du design en mode PWM (modulation de largeur d'impulsion à fréquence fixe) ou en modulation de fréquence (à temps de conduction fixe).
Démarrage progressif (Soft-Start) : Intègre une fonction de démarrage en douceur pour limiter les pointes de courant dans le transformateur et le transistor de puissance lors de la mise sous tension de l'appareil.
Protection contre les surcharges et sous-tensions : Il surveille en permanence le courant de sortie et coupe les impulsions de commande si une anomalie (court-circuit, surcharge ou baisse de la tension secteur) est détectée.
Cycle de service maximal limité : Empêche le transistor de puissance d'entrer dans une phase de conduction continue qui lui serait fatale.
Le diagnostic d'une alimentation qui refuse de démarrer (Le piège du démarrage) :
C'est la panne la plus classique sur les châssis TV et moniteurs d'époque utilisant le TEA1039 (lorsqu'on entend un simple cliquetis cyclique ou rien du tout) :
La résistance de démarrage (Start-up resistor) : Lors de la mise sous tension, le TEA1039 reçoit sa tension initiale sur la broche 9 à travers une ou deux résistances de forte valeur d'époque (généralement plusieurs dizaines de kOhms / 2W ou 3W) reliées directement au condensateur de filtrage secteur (+310V). Si ces résistances ont augmenté de valeur ou sont coupées, la tension de démarrage sur la broche 9 n'atteindra jamais le seuil minimal requis par le TEA1039 (environ 11,5V) pour s'activer.
Le condensateur d'alimentation de démarrage : Un petit condensateur chimique (souvent de 47 uF ou 100 uF) est placé sur la broche 9 pour lisser cette tension. S'il est sec ou présente une fuite, la tension s'effondrera avant que le relais d'alimentation auxiliaire ne prenne le relais, bloquant le circuit dans une boucle de démarrage infinie.
L'étage de puissance (Transistor de découpage) : Si la puce est saine mais qu'aucune impulsion ne sort sur la broche 1, inspectez le transistor ballast de puissance d'époque (généralement un BU508 ou similaire) ; s'il est en court-circuit, il aura probablement détruit la résistance de sécurité ou le fusible en amont.
Précautions de soudage et de montage :
Le format SIL9 est fragile au niveau de l'alignement des broches. Lors du dessoudage de l'ancien circuit, veillez à ne pas arracher les pistes de la carte imprimée d'époque, souvent fragiles (simple face bakélite).
L'utilisation d'un support SIL9 (ou d'une section coupée de bande de supports tulipes) est une excellente idée pour les phases de test à l'établi, évitant de surchauffer le TEA1039 d'origine (NOS) avec le fer à souder.
Si vous soudez directement sur la carte, réglez votre fer à 310 degrés Celsius maximum et soudez chaque broche proprement en moins de 3 secondes.
