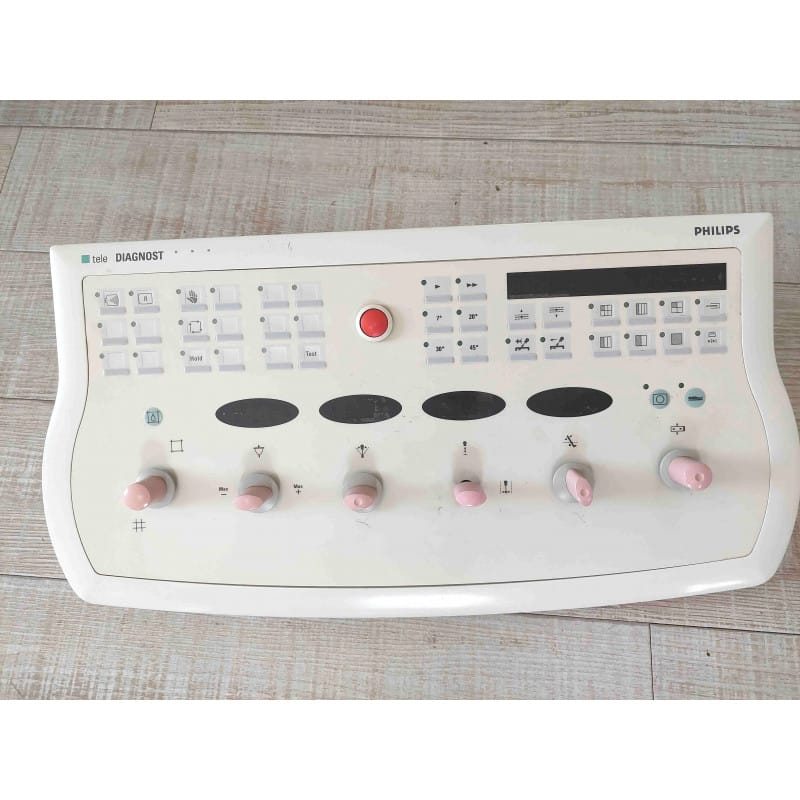

La console de contrôle Philips Tele Diagnost (Tele Diagnost Operator Control Console / Table Control Unit) est le pupitre central de commande développé par Philips Medical Systems pour le pilotage à distance des tables d'examen télécommandées et des systèmes de radiographie/fluoroscopie de la gamme Tele Diagnost (notamment les séries Tele Diagnost, Tele Diagnost Eleva et compatibles avec générateurs de type Optimus / Velara).
Installé dans la cabine de commande blindée au plomb, ce pupitre ergonomique permet à l'opérateur et au radiologue de gérer l'intégralité des mouvements de la table d'examen (inclinaison, translation du plateau, rotation, hauteur), le positionnement du collimateur et du tube radiogène, la compression motorisée, ainsi que le déclenchement des expositions en graphie et les modes de scopie/fluoroscopie sans exposition directe aux rayonnements ionisants.
Fonctions & Commandes du Pupitre
Pilotage des Mouvements Châssis (Joysticks) : Basculement motorisé de la table (+90° vertical à -15°/-90° Trendelenburg), translation longitudinale et transversale du plateau porte-patient, montée/descente de la chaîne d'imagerie.
Gestion du Faisceau & Collimateur : Réglage d'ouverture des volets de collimation (format automatique / manuel) et contrôle de l'amplificateur de brillance ou détecteur plan.
Sécurités & Arrêt d'Urgence : Bouton coup-de-poing d'arrêt d'urgence intégré coupant immédiatement les motorisations et interdisant toute émission de rayons X en cas de problème.
Sélection des Modes d'Exposition : Bascule entre scopie de cadrage à faible dose et tirs radiographiques haute définition.
Mémo Technique & Points Clés d'Atelier / Maintenance Biomédicale
Applications Recommandées :
Maintenance & Remplacement : Remplacement direct d'une console défaillante (joystick usé, touches membranes percées, encodeurs défectueux) sur les installations Philips Tele Diagnost en service.
Banque d'Organes & Rénovation : Récupération de platines électroniques internes, leviers de commande multiaxes, contacteurs de sécurité et commutateurs spécifiques Philips.
Vérifications Préalables à l'Intégration :
Vérification du P/N exact (Part Number 12NC) : Contrôler la référence à 12 chiffres (code type 4512-xxx-xxxxx ou 9890-xxx-xxxxx sur la plaque signalétique arrière) pour garantir la parfaite concordance des protocoles de communication avec la baie centrale et le générateur de la salle.
Contrôle des Joysticks : Vérifier la souplesse mécanique des potentiomètres/encodeurs optiques de joystick et le retour automatique franc au point zéro pour éviter tout déplacement intempestif de la table au repos.
Précautions de Sécurité & Mise en Service :
Couper totalement l'alimentation générale de la baie système avant tout branchement ou déconnexion des torons de câblage sur le pupitre.
Effectuer impérativement la procédure d'étalonnage et de calibration des fins de course de table et du bouton d'arrêt d'urgence avant la remise en service clinique auprès des patients.
Matériel d'Imagerie Médicale, Radiologie Télécommandée & Pupitres de Commande / Constructeur : PHILIPS HEALTHCARE / Modèle : Console de commande pour Philips Tele Diagnost / Fonctions : Pilotage mouvements table, collimateur et déclenchement scopie/graphie / État : Occasion d'origine OEM.
