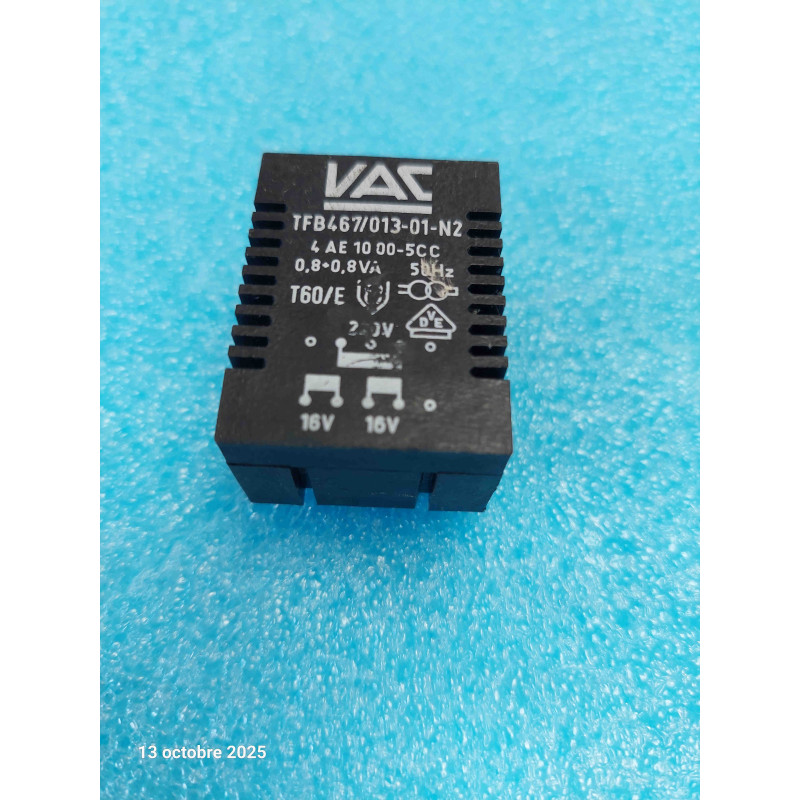

Transformateur miniature de sécurité pour montage sur circuit imprimé (PCB) d'origine constructeur VAC (Vacuumschmelze, spécialiste allemand des matériaux magnétiques et composants bobinés de précision), référence fabricant officielle TFB467/013-01-N2. Conçu pour les cartes électroniques d'instrumentation, les étages de veille, les cartes de commande industrielle et la génération d'alimentations analogiques symétriques, ce transformateur résiné compact intègre un bobinage primaire 220 V et deux enroulements secondaires indépendants de 16 V (0,8 VA chacun, soit 1,6 VA cumulés), implanté sur une embase normalisée à 10 broches.
Fabrication Haute Précision VAC : Vacuumschmelze est reconnu pour la pureté de ses alliages magnétiques, garantissant de très faibles pertes fer, un échauffement maîtrisé et un rendement optimisé sous faible volume.
Double Sortie Symétrique Idéale (2 x 16 V) :
Montés en série (avec point milieu 16-0-16 V), les secondaires redressés et filtrés délivrent environ +/-21 V à +/-22 V crête à vide, tension optimale pour attaquer des régulateurs de précision +/-15 V (type 7815 / 7915 ou LM317 / LM337) ou +/-12 V avec une marge de régulation (dropout) stable.
Montés en parallèle, ils fournissent une ligne 16 V AC doublant la réserve de courant à 100 mA.
Embase 10 Broches Rigide : Assure une excellente assise mécanique sur le circuit imprimé, évitant l'arrachement des pastilles sous l'effet des vibrations industrielles.
Encapsulation Hermétique sous Vide : Protège intégralement le fil de cuivre émaillé et le noyau contre l'humidité, la corrosion saline et les atmosphères polluées d'atelier.
Repérage du Brochage (Embase 10 Pins) :
Identifier les broches primaires et secondaires à l'aide de la sérigraphie du composant ou par mesure ohmique au multimètre :
Le bobinage primaire (220 V) présente une résistance continue nettement plus élevée (généralement plusieurs centaines d'ohms).
Les deux bobinages secondaires (16 V) présentent des résistances faibles et identiques de quelques dizaines d'ohms.
Veiller à respecter la mise en phase des enroulements lors de la mise en série : relier la sortie du premier secondaire à l'entrée du second pour additionner les tensions.
Protection Électrique Amont :
Prévoir un fusible miniature à action retardée sur la ligne phase du primaire 220 V (fusible temporisé type T calibré entre 32 mA et 50 mA) afin de supporter l'appel d'aimantation à l'enclenchement sans déclenchement intempestif.
Implantation & Lignes de Fuite :
Respecter les distances d'isolement de sécurité sur le tracé du cuivre (au moins 6 mm entre les pistes du secteur 220 V et les pistes basse tension du circuit secondaire).
Composants Électroniques & Alimentation / Transformateur moulé pour circuit imprimé VAC TFB467/013-01-N2 (0,8 + 0,8 VA, 220 V / 2 x 16 V, embase 10 broches), composant d'origine neuf de stock.
