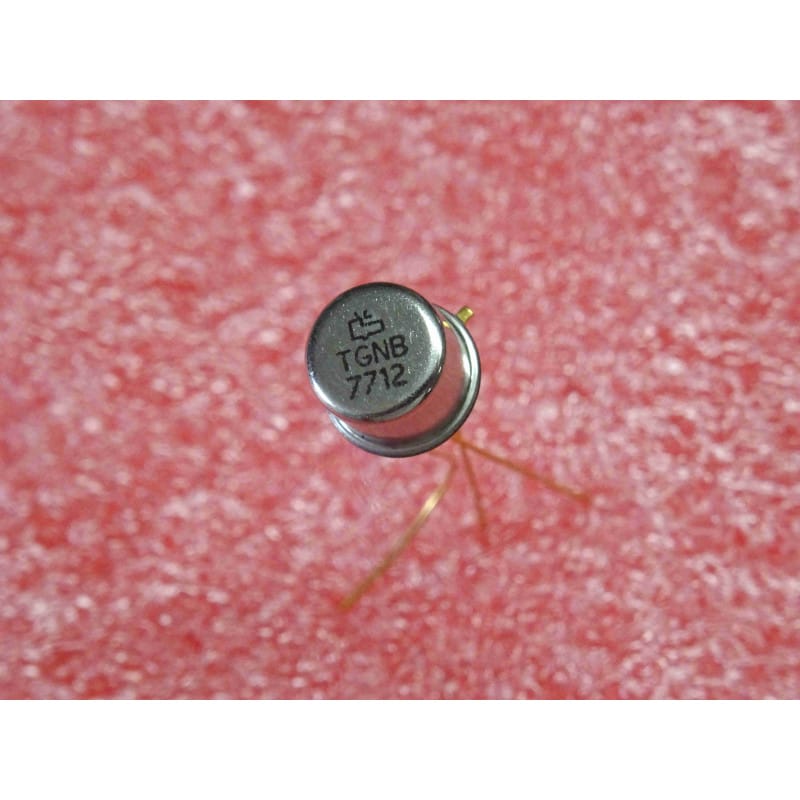

Le TGNB7712 (marque historique Sescosem, division semiconducteurs de Thomson-CSF) est un composant d'époque à haute spécification fonctionnant comme un transistor unijonction programmable (PUT - Programmable Unijunction Transistor). Présenté dans un boîtier métallique rond de type TO-18 doté de pattes dorées pour une conductivité maximale et une excellente résistance à la corrosion, ce composant d'origine authentique et neuf de stock d'époque (NOS) est proposé en lot de 3 pièces.
Le transistor unijonction programmable est un dispositif à quatre couches de type thyristor (gâchette d'anode), dont les caractéristiques de déclenchement (tension de pic, courant de pic) peuvent être configurées et ajustées précisément (« programmées ») à l'aide d'un simple diviseur de tension externe composé de deux résistances. Le TGNB7712, avec sa fabrication de qualité industrielle sous la marque Sescosem et ses connexions dorées, est conçu pour des applications de commutation de précision, de générateurs d'impulsions, d'oscillateurs de relaxation, de temporisateurs et de circuits de commande de gâchette pour thyristors (SCR) ou triacs sur les cartes électroniques des années 70 et 80.
Paramétrage Souple et Précis : Permet de définir le seuil de basculement exact de l'anode en appliquant une tension de référence sur la gâchette (gate).
Boîtier Hermétique Métallique TO-18 : Offre un excellent blindage électromagnétique, une durabilité à toute épreuve face aux conditions environnementales difficiles et une stabilité thermique accrue.
Pattes Dorées d'Origine : Offrent une résistance de contact extrêmement faible et éliminent tout risque d'oxydation à long terme, garantissant un comportement parfait même après plusieurs décennies de stockage.
Le diagnostic classique "Absence d'impulsions de déclenchement, fréquence d'oscillation erratique ou blocage complet du circuit" :
Absence d'oscillations sur la gâchette du thyristor associé : Si le TGNB7712 est utilisé dans un circuit de commande de puissance pour générer des impulsions de synchronisation (par exemple sur un gradateur ou un variateur de vitesse d'époque) et que le système reste inerte, vérifiez la tension d'anode. Le condensateur de l'oscillateur de relaxation doit se charger progressivement à travers une résistance jusqu'à atteindre la tension de pic (Vp) déterminée par le pont diviseur sur la gâchette. Si le condensateur ne se charge pas ou si la tension d'anode reste bloquée à un niveau fixe, le transistor PUT peut être en court-circuit interne.
Vérification du pont de programmation externe : La tension de déclenchement du TGNB7712 dépend directement des deux résistances externes connectées à la gâchette. Si l'une de ces résistances a dérivé de valeur avec le temps ou si une soudure est sèche, le seuil de commutation du PUT est décalé, ce qui peut empêcher complètement l'oscillation ou décaler totalement les phases de déclenchement.
Vérification du courant de vallée (Iv) : Pour que le PUT puisse s'éteindre et entamer un nouveau cycle d'oscillation après avoir déchargé le condensateur, le courant traversant son anode doit redescendre sous le niveau du courant de vallée. Si la résistance de charge d'anode est d'une valeur trop faible, le courant reste supérieur à Iv et le TGNB7712 reste bloqué à l'état passant (effet de loquet ou latch-up), arrêtant définitivement les oscillations.
Précautions d'installation et de brasage :
Identification rigoureuse des broches : Le boîtier TO-18 possède un petit ergot métallique de repérage sur la base de son capot. En regardant le dessous du composant avec l'ergot vers vous, les broches sont généralement disposées en triangle (Anode, Gâchette, Cathode) dans le sens horaire. Consultez impérativement le schéma d'implantation de votre carte d'époque pour éviter une inversion destructrice lors de la pose.
Soudage rapide des pattes dorées : La dorure des pattes permet à l'étain de mouiller instantanément la connexion. Utilisez une panne de fer propre réglée à 260°C maximum et réalisez une soudure rapide de moins de 3 secondes par broche. Cela évite de propager un stress thermique inutile vers la puce de silicium interne du composant NOS. Nettoyez soigneusement la zone à l'alcool isopropylique pur après intervention.
