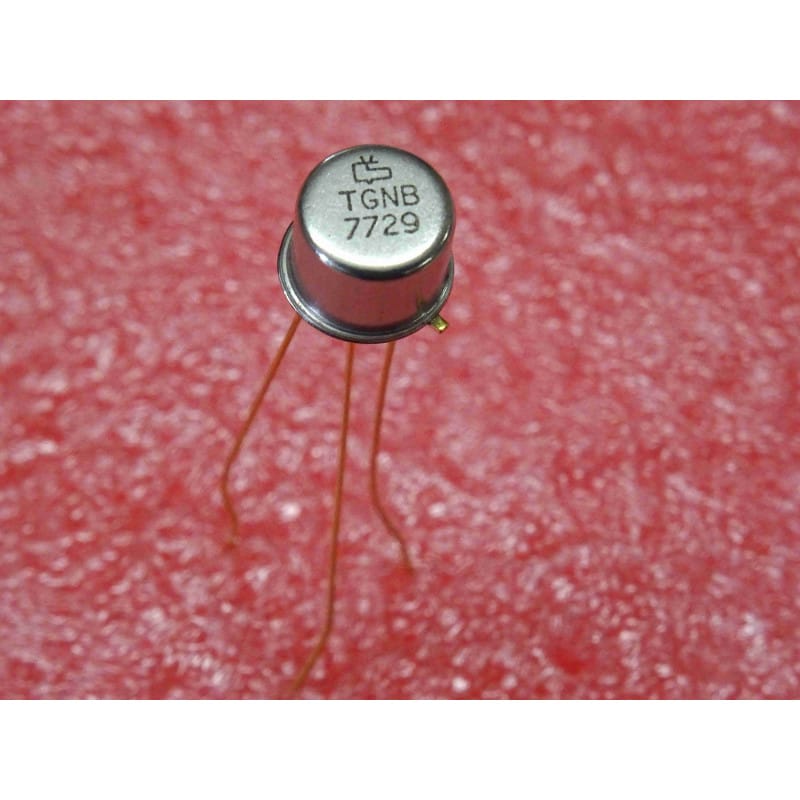

Le TGNB7729 (marque historique Sescosem, division semiconducteurs de Thomson-CSF) est un composant d'époque à haute spécification fonctionnant comme un transistor unijonction programmable (PUT - Programmable Unijunction Transistor). Présenté dans un boîtier métallique rond de type TO-18 doté de pattes dorées pour une conductivité maximale et une excellente résistance à la corrosion, ce composant d'origine de qualité professionnelle et neuf de stock d'époque (NOS) est proposé en lot de 3 pièces.
Appartenant à la même famille de composants de commutation de précision Sescosem que les références 7712 et 7717, le TGNB7729 est un dispositif à quatre couches de type thyristor (gâchette d'anode). Ses caractéristiques de déclenchement (tension de pic, courant de pic) se configurent et s'ajustent précisément à l'aide d'un simple diviseur de tension externe composé de deux résistances. Il est idéal pour les circuits de commutation de précision, les générateurs d'impulsions, les oscillateurs de relaxation, les temporisateurs et les commandes de gâchettes de thyristors (SCR) ou triacs sur les cartes électroniques des années 70 et 80.
Seuil de Déclenchement Paramétrable : Permet de définir le seuil de basculement exact de l'anode en appliquant une tension de référence sur la gâchette (gate).
Boîtier Hermétique Métallique TO-18 : Assure un excellent blindage électromagnétique, une durabilité à toute épreuve face aux conditions environnementales difficiles et une stabilité thermique accrue.
Pattes Dorées d'Origine : Offrent une résistance de contact extrêmement faible et éliminent tout risque d'oxydation à long terme, garantissant un comportement parfait même après plusieurs décennies de stockage.
Le diagnostic classique "Absence d'impulsions, fréquence d'oscillation erratique ou blocage complet à l'état passant" :
Absence d'oscillations sur la gâchette du thyristor associé : Si le TGNB7729 est utilisé dans un circuit de commande de puissance pour générer des impulsions de synchronisation et que le système reste inerte, vérifiez la tension d'anode. Le condensateur de l'oscillateur de relaxation doit se charger progressivement à travers une résistance jusqu'à atteindre la tension de pic déterminée par le pont diviseur sur la gâchette. Si le condensateur ne se charge pas ou si la tension d'anode reste bloquée à un niveau fixe, le transistor PUT peut être en court-circuit interne.
Vérification du pont de programmation externe : La tension de déclenchement du TGNB7729 dépend directement des deux résistances externes connectées à la gâchette. Si l'une de ces résistances a dérivé de valeur avec le temps ou si une soudure est sèche, le seuil de commutation du PUT est décalé, ce qui peut empêcher complètement l'oscillation ou décaler totalement les phases de déclenchement.
Vérification du courant de vallée : Pour que le PUT puisse s'éteindre et entamer un nouveau cycle d'oscillation après avoir déchargé le condensateur, le courant traversant son anode doit redescendre sous le niveau du courant de vallée. Si la résistance de charge d'anode est d'une valeur trop faible, le courant reste supérieur au courant de vallée et le TGNB7729 reste bloqué à l'état passant (effet de loquet ou latch-up), arrêtant définitivement les oscillations.
Précautions d'installation et de brasage :
Identification rigoureuse des broches : Le boîtier TO-18 possède un petit ergot métallique de repérage sur la base de son capot. En regardant le dessous du composant avec l'ergot vers vous, les broches sont généralement disposées en triangle (Anode, Gâchette, Cathode) dans le sens horaire. Consultez impérativement le schéma d'implantation de votre carte d'époque pour éviter une inversion destructrice lors de la pose.
Soudage rapide des pattes dorées : La dorure des pattes permet à l'étain de mouiller instantanément la connexion. Utilisez une panne de fer propre réglée à 260°C maximum et réalisez une soudure rapide de moins de 3 secondes par broche. Cela évite de propager un stress thermique inutile vers la puce de silicium interne du composant NOS. Nettoyez soigneusement la zone à l'alcool isopropylique pur après intervention.
