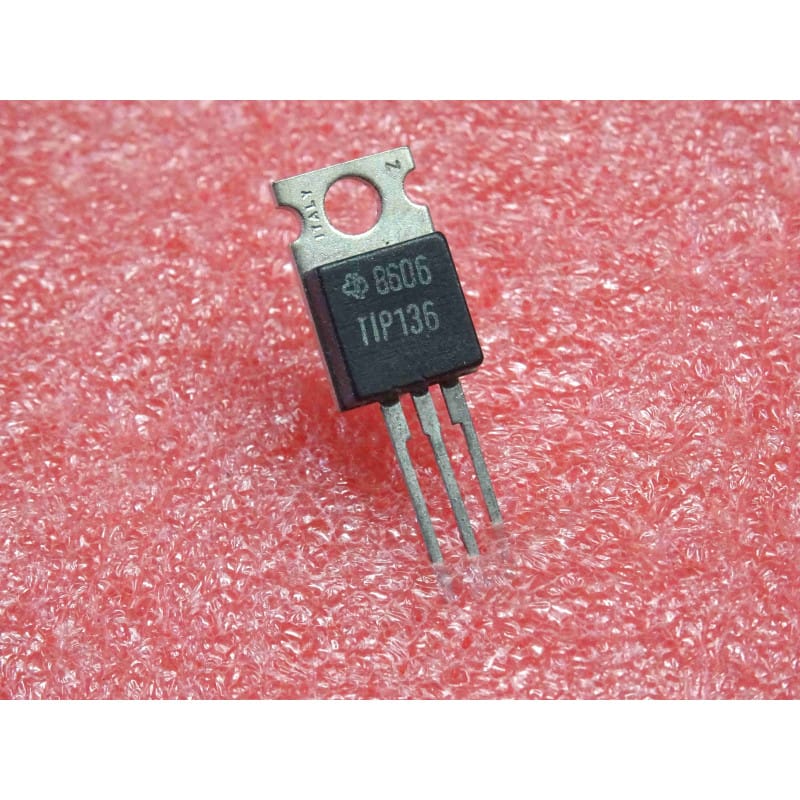

Lot de 3 Transistors Bipolaires Darlington PNP Texas Instruments TIP136 – Boîtier Plastique TO-220AB (-80 V Vceo – -8 A – 70 W – Amplification & Commutation de Puissance)

Lot de 3 Transistors Bipolaires Darlington PNP Texas Instruments TIP136 – Boîtier Plastique TO-220AB (-80 V Vceo – -8 A – 70 W – Amplification & Commutation de Puissance)

(0 avis)
5,42 € 5,42 € (Toutes taxes comprises)

Ajouter au panier

Lot de 3 transistors au silicium de type PNP en configuration Darlington de puissance (Silicon PNP Darlington Power Transistor), issus des fabrications historiques de Texas Instruments, référence classique TIP136 (dont le complémentaire NPN est le TIP131) logée dans son boîtier plastique moulé à semelle métallique TO-220AB. Conçu spécifiquement pour les étages de sortie audio basse fréquence, les régulateurs linéaires, les alimentations stabilisées et les circuits de commutation de charges lourdes exigeant un gain en courant exceptionnel sous une tension de service de -80V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP en configuration Darlington de puissance (Power Darlington PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure Darlington monolithique (avec résistances de fuite et diode de roue libre intégrées)
Fabricant d'OrigineTexas Instruments (TI)
Référence ConstructeurTIP136 (Complémentaire du TIP131 / Format standard TO-220AB)
Format du BoîtierBoîtier plastique moulé TO-220AB à 3 broches avec semelle arrière métallique percée
Tension Collecteur-Émetteur Max (Vceo)-80 V (tension de service élevée adaptée aux alimentations et amplificateurs symétriques)
Tension Collecteur-Base Max (Vcbo)-80 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-8 A (calibre de courant robuste pour commuter ou réguler des charges substantielles)
Gain en Courant Continu (hFE)hFE très élevé (supérieur à 1000 typique pour un courant de collecteur de 4 A)
Puissance Dissipable Maximale (Pd / Ptot)70 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +150°C
Quantité du LotLot de 3 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsÉtages de sortie audio push-pull, alimentations régulées, commandes de moteurs continus, drivers de relais et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Gain en Courant Gigantesque (Darlington) : L'association interne de deux transistors en cascade permet d'atteindre un hFE très élevé, autorisant le pilotage de charges de forte puissance à partir de signaux de commande faibles.

  • Circuits de Protection Intégrés : Intègre d'office les résistances de polarisation base-émetteur ainsi qu'une diode de roue libre inverse, simplifiant l'implantation sur les cartes de puissance.

  • Qualité Texas Instruments : Composant industriel robuste et fiable, idéal pour la maintenance et la restauration d'appareillage analogique et de puissance.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Base (B)

    • Broche centrale : Collecteur (C) (également relié électriquement à la semelle métallique arrière)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : La semelle métallique arrière est directement reliée au Collecteur et se trouve sous tension en fonctionnement. Prévoyez un kit d'isolation (feuillet en mica ou en silicone et canon isolant) si votre radiateur de châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • En raison de la structure interne Darlington, les mesures de jonction au multimètre affichent les doubles seuils de diodes en cascade entre la base et l'émetteur, ainsi qu'une chute de tension directe normale comprise entre 0,50 V et 0,75 V sur le trajet base-collecteur.

Composants Électroniques Actifs / Lot de 3 transistors Darlington PNP Texas Instruments TIP136 boîtier TO-220 neuf.
