  4. Lot de 3 Transistors Bipolaires NPN Texas Instruments TIP48 – Boîtier Plastique TO-220 (300 V Vceo / 400 V Vcb – 1 A – 40 W – Linéaire & Commutation)
  5. Transistors
Liste de prix: Prix distribution Liste de prix
Liste de prix: Prix distribution Liste de prix
New Old Stock

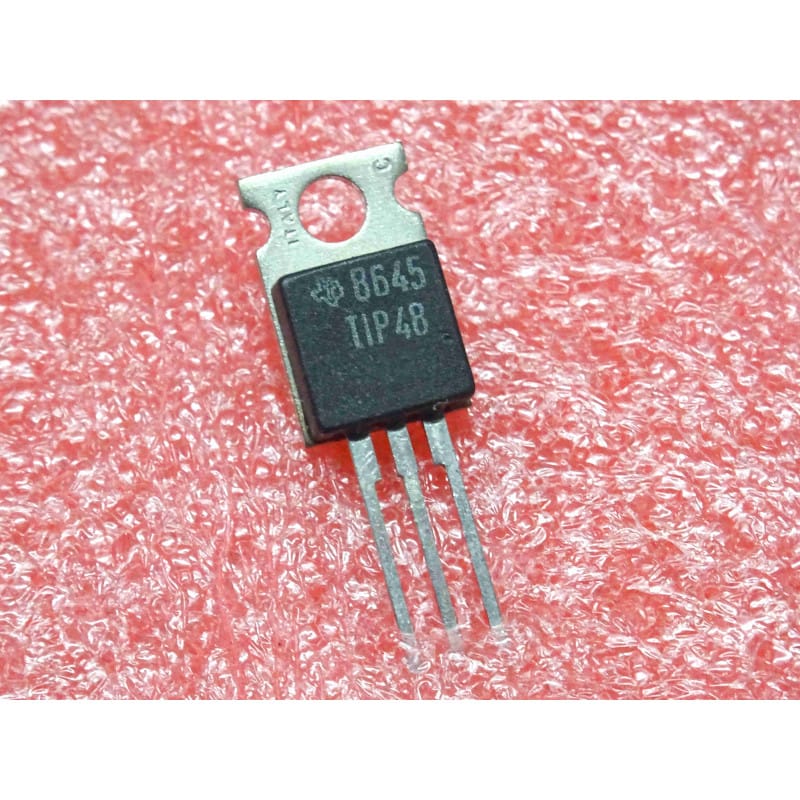

Lot de 3 Transistors Bipolaires NPN Texas Instruments TIP48 – Boîtier Plastique TO-220 (300 V Vceo / 400 V Vcb – 1 A – 40 W – Linéaire & Commutation)

Lot de 3 Transistors Bipolaires NPN Texas Instruments TIP48 – Boîtier Plastique TO-220 (300 V Vceo / 400 V Vcb – 1 A – 40 W – Linéaire & Commutation)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier

Lot de 3 transistors au silicium de type NPN de puissance moyenne pour applications linéaires et de commutation (Silicon NPN Power Transistor), issus des fabrications historiques de Texas Instruments, référence classique TIP48 logée dans son boîtier plastique moulé à semelle métallique TO-220AB. Conçu spécifiquement pour les alimentations de forte tension, les régulateurs linéaires, les circuits de commande de relais et les étages de balayage ou de commutation rapide exigeant une tension de service élevée de 300V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance moyenne (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale de puissance
Fabricant d'OrigineTexas Instruments (TI)
Référence ConstructeurTIP48 (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique moulé TO-220AB à 3 broches avec semelle arrière métallique percée
Tension Collecteur-Émetteur Max (Vceo)300 V (tension de service élevée adaptée aux circuits soumis à de forts potentiels continus)
Tension Collecteur-Base Max (Vcbo)400 V (forte tenue en tension jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)5 V
Courant de Collecteur Continu Max (Ic)1 A (calibre de courant adapté au pilotage de charges sous haute tension)
Puissance Dissipable Maximale (Pd / Ptot)40 W (à Tc = 25°C avec un dissipateur thermique adapté)
Gain en Courant Continu (hFE)hFE linéaire (garantissant une bonne stabilité en amplification et régulation)
Plage de Température de Jonction (Tj)-65°C à +150°C
Quantité du LotLot de 3 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsAlimentations stabilisées haute tension, régulateurs linéaires, commandes de bobines et de relais, et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (300 V) : Permet de commuter ou de réguler des tensions continues importantes en toute sécurité sans risque de claquage.

  • Dissipation de 40 W : Offre une excellente robustesse thermique pour un boîtier TO-220, permettant d'absorber des calories substantielles lorsqu'il est monté sur radiateur.

  • Qualité Texas Instruments : Composant industriel de référence garantissant des tolérances rigoureuses et une grande longévité.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Base (B)

    • Broche centrale : Collecteur (C) (également relié électriquement à la semelle métallique arrière)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : La semelle métallique arrière est directement reliée au Collecteur et se trouve sous haute tension dangereuse en fonctionnement. Prévoyez un kit d'isolation (feuillet en mica ou en silicone et canon isolant) si votre radiateur de châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur le Collecteur (broche centrale) et sur l'Émetteur (broche de droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 3 transistors NPN Texas Instruments TIP48 boîtier TO-220 neuf.
