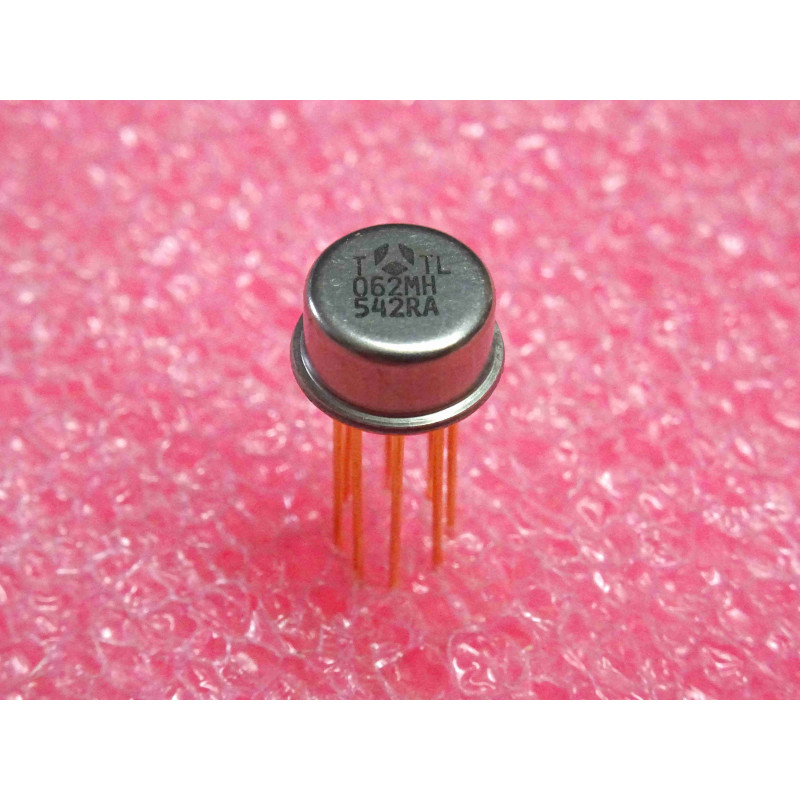

Le TL062MH (couramment marqué TL 062 MH ou TL062MH) est un circuit intégré analogique monolithique d'époque, conçu et fabriqué par le géant américain Texas Instruments. Ce composant d'exception adopte le format d'un boîtier hermétique métallique haut de gamme de type Metal Can TO-99 à 8 broches (boîtier cylindrique circulaire muni d'un ergot détrompeur).
La lettre M au sein de la référence spécifie de manière stricte le tri d'origine pour la plage de température militaire complète (de -55 degrés Celsius à +125 degrés Celsius), associée ici au suffixe H qui désigne le boîtier métallique soudé de type "boîtier transistor" (normé H08 par le fabricant).
Il s'agit d'un amplificateur opérationnel double à haute impédance d'entrée et très faible consommation d'énergie (Low-Power J-FET Dual Operational Amplifier, boîtier métal 8-pin). Issu de la célèbre famille des composants linéaires de Texas Instruments, le TL062 est la déclinaison "Low Power" (basse consommation) du standard TL082. Grâce à l'intégration de transistors à effet de champ à jonction (J-FET) sur ses étages d'entrée, la puce affiche un courant de polarisation microscopique tout en limitant la consommation de courant globale à un niveau infime par rapport aux amplificateurs opérationnels classiques de l'époque. On retrouve cette puce de grade militaire dans les équipements de mesure portables de haute précision, l'instrumentation aéronautique ou de terrain soumise à des températures extrêmes, les préamplificateurs audio autonomes (alimentés par pile) et les modules de détection industriels vintages. Géré en qualité New Old Stock (NOS), ce boîtier métallique d'origine Texas Instruments est une pièce technique de premier choix pour la maintenance ou la restauration de modules de collection.
Le diagnostic du signal audio étouffé (Le piège de la distorsion de croisement en version basse consommation) : C'est une spécificité technique essentielle à connaître à l'établi lorsque l'on manipule la série basse consommation TL062 par rapport aux modèles classiques TL082 ou TL072. Pour réussir à abaisser la consommation de courant à seulement 200 microampères, les ingénieurs de Texas Instruments ont réduit le courant de polarisation des étages de sortie. Si vous utilisez ce composant NOS dans un circuit audio haute fidélité qui exige de piloter une charge de basse impédance (comme un casque d'écoute de moins de 600 Ohms), le signal de sortie va subir une distorsion de croisement (crossover distortion) marquée et le son paraîtra étouffé ou agressif. La règle de l'art d'artisan : Le TL062MH excelle pour manipuler des signaux de capteurs ou des liaisons à haute impédance (supérieure à 10 kOhms). Si la charge en aval est trop lourde, insérez un étage tampon (transistor suiveur) ou utilisez un modèle à plus forte dynamique.
Le piège des oscillations à haute fréquence sur les entrées J-FET : Les entrées J-FET du TL062MH possèdent une impédance colossale, ce qui rend la puce sensible aux capacités parasites des pistes d'un circuit imprimé vintage. Si les fils de liaison d'entrée sont longs ou mal blindés, la puce peut entrer en auto-oscillation locale invisible au multimètre mais détectable à l'oscilloscope. Conseil pro : Soudez un condensateur de découplage en céramique multicouche (MLCC) de 100 nF directement sous la carte au plus court entre la broche 8 (+VCC) et la broche 4 (-VCC) pour garantir la stabilité absolue de la polarisation interne.
Précautions de brasage et montage sur support circulaire : Les 8 pattes en alliage étamé du format métallique TO-99 transmettent instantanément les calories du fer vers le silicium interne. Les pastilles de cuivre circulaires des circuits imprimés de précision se décollent très facilement sous l'effet d'une chaleur prolongée. Réglez votre station de soudage à 310 degrés Celsius maximum. Conseil d'atelier : Compte tenu de la rareté et du grade militaire de cette pièce d'origine Texas Instruments NOS, évitez de la souder directement sur la platine. Installez systématiquement un support de précision rond à 8 contacts dorés (support TO-99). Cela mettra la matrice de silicium définitivement à l'abri du stress thermique et vous permettra d'isoler instantanément le double amplificateur opérationnel lors de vos phases de test ou de diagnostic à l'analyseur dynamique.
