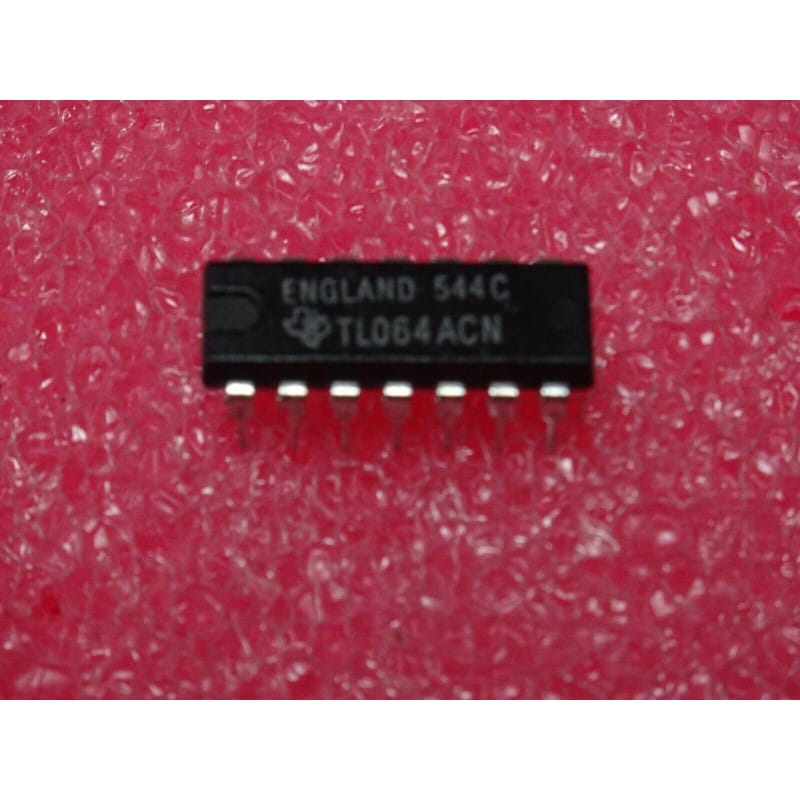

L' TL064ACN (souvent écrit ci TL064ACN, TL064 ACN) est un circuit intégré amplificateur opérationnel quadruple à très faible consommation, fabriqué par Texas Instruments.
Ce composant fait partie de la célèbre famille JFET de TI (série TL06x), conçue pour offrir les avantages d'une impédance d'entrée extrêmement élevée grâce à l'utilisation de transistors à effet de champ (JFET) en entrée, tout en réduisant drastiquement la consommation de courant par rapport aux séries TL07x ou TL08x. La version ACN désigne une tolérance de précision améliorée (grade A) et un boîtier en plastique double en ligne standard. Il intègre quatre amplificateurs opérationnels indépendants sur une même puce et est logé dans un boîtier DIP-14 (Dual In-line Package à 14 broches traversantes).
Fabricant : Texas Instruments.
Fonction : Quadruple amplificateur opérationnel à entrée JFET et faible consommation (Low-Power Quad JFET Operational Amplifier).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
TL064 : Référence de l'amplificateur opérationnel quadruple JFET basse consommation de Texas Instruments.
A : Version améliorée offrant des spécifications de tension d'offset plus serrées.
C : Plage de température commerciale (0°C à 70°C).
N : Suffixe désignant le boîtier en plastique DIP standard traversant.
Performances clés :
Courant de polarisation d'entrée ultra-faible : De l'ordre du piconampère, idéal pour le conditionnement de capteurs à haute impédance ou les circuits de temporisation/échantillonnage.
Faible consommation d'énergie : Consomme nettement moins de courant par canal que les amplis op standards, ce qui le destinait aux équipements portables ou alimentés par batterie de l'ère analogique.
Vitesse de balayage élevée (Slew Rate) : Conserve une bonne réactivité dynamique malgré sa très faible consommation.
Repérage et Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage intègre les quatre canaux indépendants (entrées et sorties de A à D), ainsi que l'alimentation négative commune (broche 11) et positive (broche 4 sur les quadruples standards DIP-14).
Environnement : Ce circuit est implanté sur des cartes analogiques complexes, des filtres actifs multiples, des mélangeurs audio ou des instruments de mesure portables, entouré de condensateurs de découplage et de résistances de précision.
Diagnostic Express (Saturation de canal ou dérive) :
Symptômes Courants en Atelier :
Sortie d'un ou plusieurs canaux bloquée aux rails d'alimentation (saturation positive ou négative) ou absence totale de signal amplifié : composant détruit suite à une surtension ou un dépassement des tensions d'alimentation maximales.
Distorsion croisée anormale, diaphonie excessive ou dérive thermique : claquage partiel d'un étage JFET d'entrée ou vieillissement des composants périphériques de polarisation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la symétrie des tensions continues d'alimentation (par exemple +/-15V) sur les broches d'alimentation (pins 4 et 11) par rapport à la masse.
Contrôle des voies : Mesurer les tensions continues aux entrées et sorties de chaque amplificateur pour valider le comportement linéaire en régime bouclé.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit quadruple, facilitant la maintenance et évitant d'exposer les pistes sensibles du circuit imprimé à une surchauffe excessive lors du brasage.
