TL071CN - Amplificateur Opérationnel Simple JFET Faible Bruit DIP-8

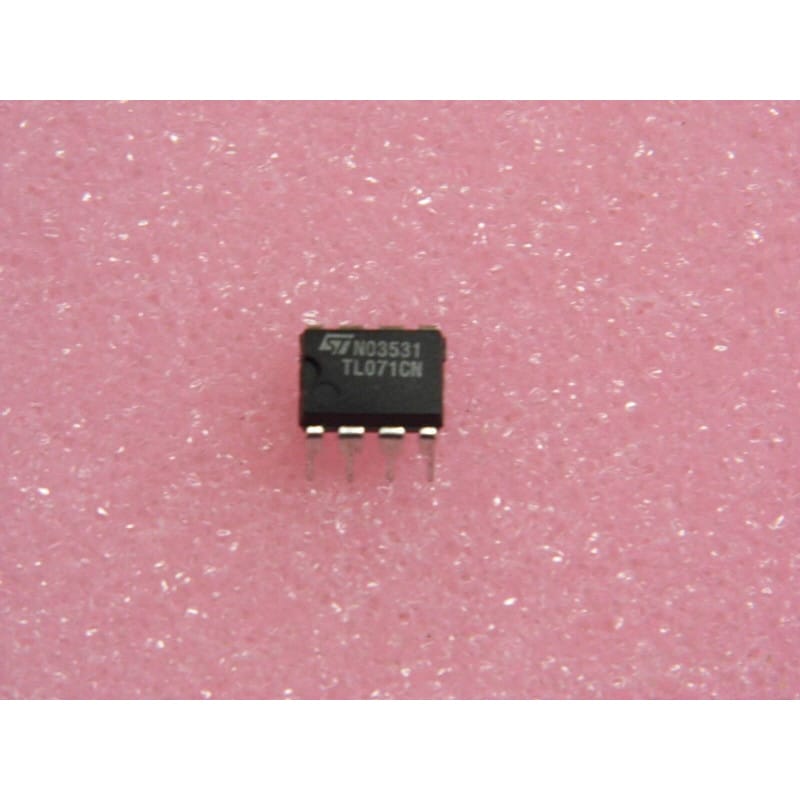

Le TL071CN (visible sur l'image avec le logo du fabricant STMicroelectronics et le code de lot de fabrication N03531) est un circuit intégré amplificateur opérationnel simple à entrées JFET et à faible bruit (Low-Noise JFET Single Operational Amplifier).

Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8) au pas standard de 2,54 mm, ce composant est un standard incontournable de l'électronique analogique et audio pour amplifier des signaux de faible amplitude tout en préservant une impédance d'entrée extrêmement élevée.

Caractéristiques Essentielles

• Fabricant : STMicroelectronics.

• Fonction : Amplificateur opérationnel simple à entrées JFET et faible bruit.

• Boîtier : PDIP-8 / DIP-8 (Plastique 8 broches traversantes).

• Signification de la référence :

  • TL071 : Famille des AOP JFET simples à faible bruit.

  • C : Plage de température commerciale (0°C à +70°C).

  • N : Boîtier plastique DIP standard (Plastic DIP).

• Performances clés :

  • Entrées JFET : Courant de polarisation d'entrée minime, idéal pour les sources à haute impédance.

  • Faible Bruit et Distorsion Réduite : Optimisé pour le traitement audio haute fidélité.

  • Vitesse de Balayage Élevée (Slew Rate) : Restitution fidèle des transitoires rapides.

Mémo Technique d'Atelier

• Diagnostic Express (Bruit de fond, saturation, distorsion) :

  • Symptômes Courants en Atelier :

    1. Voie Muette ou Souffle Anormal : L'étage interne est endommagé suite à une surtension ou une décharge électrostatique.

    2. Saturation de Sortie : Tension continue anormale sur la broche de sortie due à un défaut de polarisation.

  • Mesures sous tension (au multimètre et oscilloscope) :

    1. Contrôle d'Alimentation : Vérifie la présence et la symétrie des tensions d'alimentation sur les broches 7 et 4.

    2. Tension de Sortie DC : En l'absence de signal, la tension continue sur la broche 6 doit être très proche de 0 V.

• Recommandations de Montage :

  • Support DIP-8 : Installe un support DIP-8 à contacts tulipe de qualité lors du remplacement pour éviter de soumettre le boîtier neuf à une chaleur excessive du fer à souder.

  • Découplage : Place un condensateur de découplage (100 nF) au plus près des broches d'alimentation pour éliminer tout risque d'oscillation parasite.
