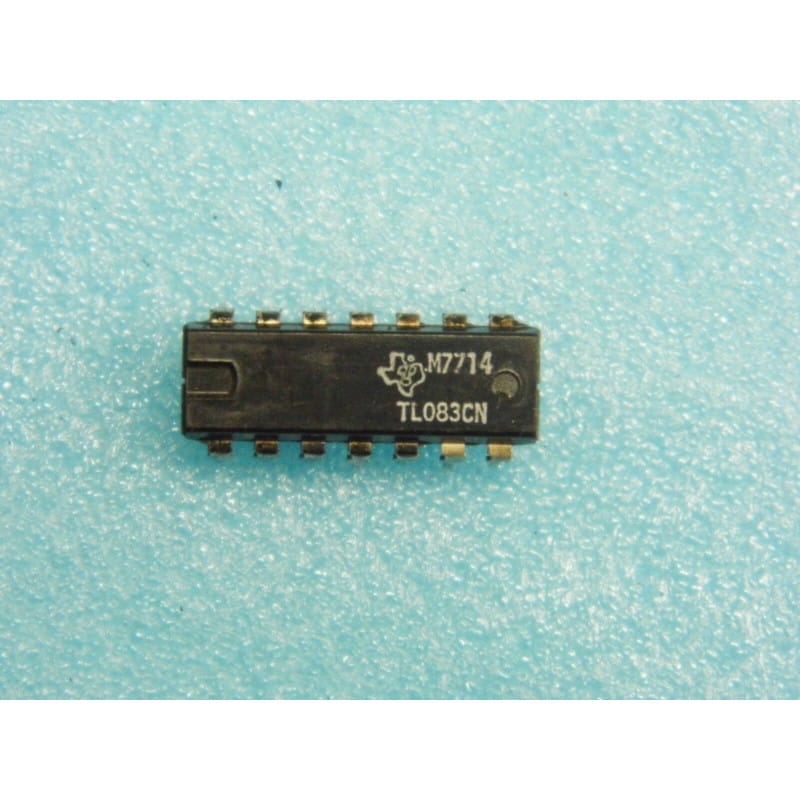

Le TL083CN (fabriqué par Texas Instruments) est un circuit intégré analogique comprenant deux amplificateurs opérationnels indépendants à entrées JFET avec broches de réglage de tension de décalage (Offset Null) et de commande (Dual JFET-Input Operational Amplifier with Offset Null IC).
Logé dans un boîtier DIP plastique à 14 broches (PDIP-16 / DIP-14 - suffixe N chez TI) au pas standard de 2,54 mm, ce composant appartient à la célèbre famille TL08x (TL081, TL082, TL084). Contrairement au TL082 (version double en boîtier 8 broches sans réglage d'offset), le TL083 exploite un boîtier 14 broches pour offrir un accès individuel aux broches de correction d'offset (Offset Null) pour chaque amplificateur.
Son rôle est d'amplifier, filtrer ou comparer des signaux analogiques à haute impédance avec la possibilité d'annuler manuellement la tension de décalage d'entrée via un potentiomètre externe, garantissant une excellente précision en continu (DC).
Fabricant d'origine : Texas Instruments.
Fonction : Double amplificateur opérationnel JFET avec réglage d'offset.
Boîtier : PDIP-14 / DIP-14 (Plastique 14 broches traversantes).
Signification de la référence :
TL : Gamme de circuits intégrés analogiques de Texas Instruments.
083 : Référence de la variante double AOP JFET avec broches d'offset null.
C : Plage de température commerciale (0°C à +70°C).
N : Boîtier plastique DIP (PDIP-14).
Performances clés :
Entrées JFET à Très Haute Impédance : Courant de biais d'entrée (IB) extrêmement faible (typiquement 30 pA), idéal pour la mesure de signaux à haute impédance source.
Réglage d'Offset Dédié (Offset Null) : Broches accessibles pour équilibrer parfaitement les paires d'entrées et éliminer l'offset en sortie.
Vitesse de Balayage Élevée (Slew Rate) : 13 V/us, offrant une excellente réponse impulsionnelle.
Large Bande Passante (GBW) : 3 MHz à gain unitaire.
Protection contre les Courts-Circuits en Sortie : Sorties auto-protégées contre les surcharges temporaires.
Diagnostic Express (Dérive continue, saturation en sortie, signal déformé) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Rails d'Alimentation (Broches 12 & 4) : Vérifie la présence des tensions d'alimentation symétriques (ex: +15V CC sur la broche 12 et -15V CC sur la broche 4 par rapport à la masse). Si un rail est manquant, les sorties se collent au rail restant.
Tension Différentielle d'Entrée (IN+ vs IN-) : En fonctionnement linéaire (boucle fermée), la différence de potentiel entre IN+ et IN- doit être quasi nulle.
Réglage de l'Offset : Si une tension continue résiduelle apparaît en sortie en l'absence de signal, connecte un potentiomètre de 10 kOhms à 100 kOhms entre les broches Offset Null (avec le curseur au VCC-) pour ramener la sortie à exactement 0,0V CC.
Équivalences et Substituts Directs (Dual AOP JFET DIP-14 avec Offset) :
Substitut direct de même famille : TL083CN, TL083ACN (version à tolérance d'offset resserrée), TL073CN (version équivalente faible bruit audio).
Différence avec le TL082 : Le TL082 est un double AOP en boîtier DIP-8 mais ne possède pas les broches de réglage d'offset. Si le circuit n'utilise pas les broches Offset Null (laissées non connectées), une adaptation de câblage vers un TL082 ou TL072 sur support est envisageable.
Recommandations de Montage :
Broches Offset Inutilisées : Si le réglage fin d'offset n'est pas nécessaire dans ton montage, laisse les broches Offset Null complètement flottantes (ne les relie ni à la masse ni au VCC).
Découplage d'Alimentation : Place un condensateur céramique de 100 nF au plus près des broches 12 (VCC+) et 4 (VCC-) par rapport au point de masse pour prévenir les auto-oscillations haute fréquence.
