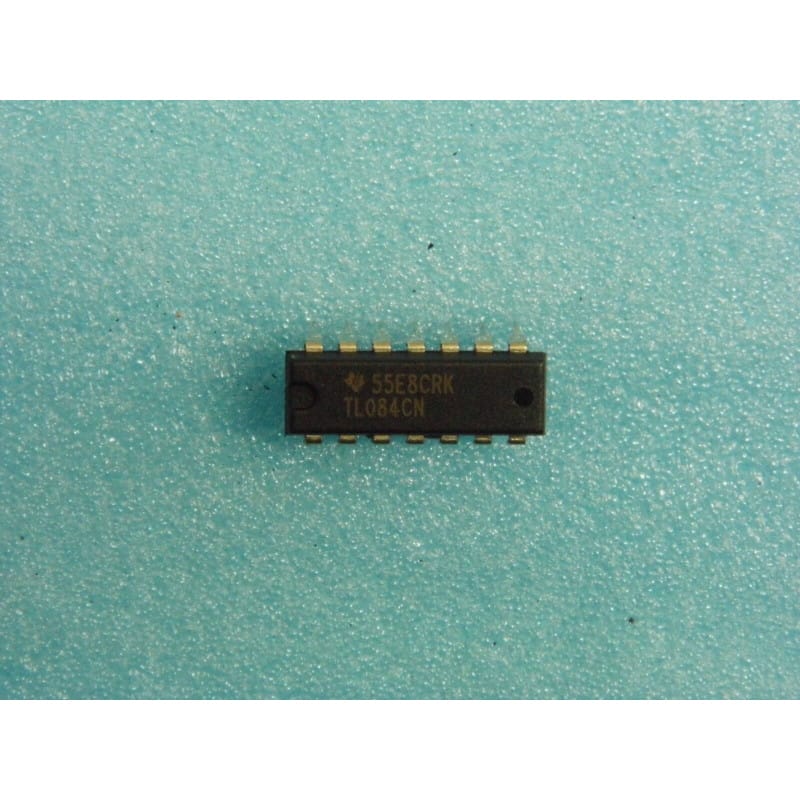

Lot x2 : TL084CN / TL 084 CN - Quadruple Amplificateur Opérationnel à Entrée JFET DIP-14

Le TL084CN (fabriqué par Texas Instruments) est un circuit intégré monolithique analogique comprenant quatre amplificateurs opérationnels indépendants à entrée JFET haute vitesse et faible bruit (Quad JFET-Input Operational Amplifier IC).

Logé dans un boîtier DIP plastique à 14 broches (PDIP14 / DIP-14) au pas standard de 2,54 mm (le suffixe C désignant la gamme de température commerciale 0°C à +70°C, et le N le boîtier Plastic DIP), ce composant est une référence universelle dans le domaine du traitement de signal analogique, des préamplificateurs audio, des filtres actifs, des tables de mixage et de l'instrumentation.

Son rôle est d'assurer l'amplification, le filtrage, le sommateur ou le traitement de signaux analogiques avec une vitesse de balayage élevée (slew rate) et une impédance d'entrée extrêmement forte grâce à ses étages d'entrée à transistors JFET.

Caractéristiques Essentielles

• Fabricant : Texas Instruments (TI).

• Fonction : Quadruple amplificateur opérationnel haute vitesse à entrée JFET.

• Boîtier : PDIP14 / DIP-14 (Plastique 14 broches traversantes, pas de 2,54 mm).

• Signification de la référence :

  • TL : Gamme de circuits intégrés analogiques linéaires de Texas Instruments.

  • 084 : Modèle quadruple ampli-op (famille TL08x).

  • C : Plage de température commerciale (0°C à +70°C).

  • N : Boîtier Plastic DIP (PDIP14).

• Performances clés :

  • Impédance d'Entrée Extrêmement Élevée : L'étage d'entrée JFET offre une résistance d'entrée de 10^12 ohms (1 Teraohm) et des courants de biais dérisoires (de l'ordre de 30 pA typique).

  • Vitesse de Balayage Élevée (Slew Rate) : Typiquement 13 V/µs, permettant de traiter proprement les signaux audio et signaux rapides sans distorsion de commutation.

  • Large Bande Passante (Gain-Bandwidth Product) : Produit gain-bande de 3 MHz.

  • Faible Distorsion Harmonique : Très faible taux de distorsion (< 0,003% typique), parfait pour le traitement audio de qualité.

  • Protection Intégrée : Sorties protégées contre les courts-circuits continus.

Mémo Technique d'Atelier

• Diagnostic Express (Absence de signal, accrochage HF, sortie bloquée en rail V+ ou V-) :

  • Mesures sous tension (au multimètre CC et oscilloscope) :

    1. Tensions d'Alimentation (Broches 4 & 11) : Vérifie la présence des rails de tension symétrique (ex: +15V sur broche 4 et -15V sur broche 11).

    2. Point Milieu / Continu : Sur chaque canal, la tension de sortie à repos (sans signal) doit être proche de 0V DC (ou du point de polarisation de masse virtuelle en alimentation simple). Si une sortie est collée sur V+ ou V-, vérifie la boucle de contre-réaction.

    3. Effet d'Inversion de Phase (Latch-Up) : Si la tension d'entrée dépasse la plage de mode commun admissible par les entrées JFET (proche du rail négatif), la sortie peut s'inverser et se bloquer au rail positif.

  • Équivalences et Substituts Directs (Pinout Quad Op-Amp DIP-14) :

    • Substituts JFET directs : TL074 (version faible bruit très populaire en audio), TL064 (version très basse consommation), LF347.

    • Substituts bipolaires classiques (attention aux courants de biais d'entrée nettement plus élevés) : LM324, LM148.

• Recommandations de Montage :

  • Découplage d'Alimentation : Indispensable de placer un condensateur céramique de 100 nF au plus près des broches d'alimentation (Broche 4 et Broche 11) par rapport à la masse pour éviter toute auto-oscillation HF.

  • Gestion des Canaux Inutilisés : Ne laisse jamais un canal inutilisé avec ses entrées non raccordées ("en l'air"). Configure tout canal non utilisé en suiveur de tension (sortie reliée à l'entrée inverseuse IN-, et entrée non-inverseuse IN+ reliée à la masse ou à une tension fixe).

  • Support DIP14 : Utilise un support DIP-14 classique à contacts tulipe pour faciliter les tests et remplacements en atelier.
