Le TL084CN (marqué TL084CN avec le logo officiel de Texas Instruments ou de STMicroelectronics selon le lot) est un grand classique des amplificateurs opérationnels monolithiques. Ce composant d'usage général adopte le format d'un boîtier plastique traversant standard DIP14 (14 broches, corps étroit de 300 mils).
Le préfixe TL inscrit ce circuit dans la lignée des composants analogiques de Texas Instruments, tandis que la série 084 désigne la configuration quadruple de la célèbre famille à entrées JFET. Le suffixe C valide la gamme de température commerciale (0 à +70 degrés Celsius) et la mention N confirme l'encapsulation sous boîtier plastique standard double en ligne.

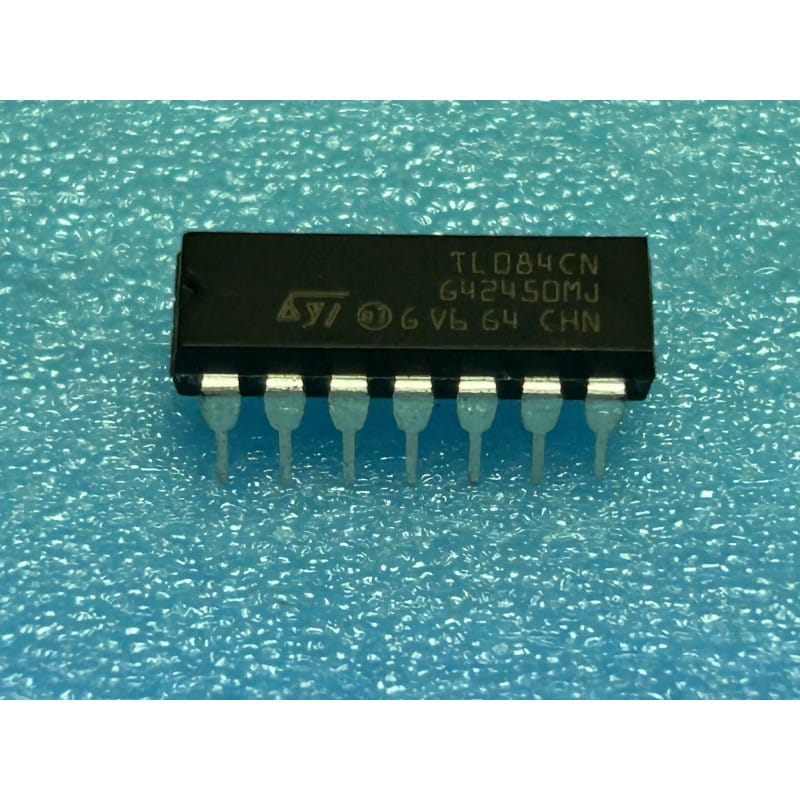

Le TL084CN est un quadruple amplificateur opérationnel haute performance à entrées JFET à faible coût (Quad JFET-Input Operational Amplifier, lot d'origine multi-marque, boîtier DIP14, lot de 2).
Ce composant intègre sur une seule puce quatre amplificateurs opérationnels indépendants. Sa grande force technique réside dans l'utilisation de transistors à effet de champ (JFET) sur ses étages d'entrée. Cette technologie d'époque confère au TL084 une impédance d'entrée extrêmement élevée (de l'ordre de 10 puissance 12 Ohms) et des courants de polarisation d'entrée quasi nuls (de l'ordre du picoampère). De plus, il se caractérise par une vitesse de balayage élevée (Slew Rate de 13 V/µs typique) et une distorsion harmonique très faible.
On retrouve massivement ce circuit intégré universel au cœur des étages de pré-amplification audio, des filtres actifs de consoles de mixage ou d'égaliseurs, des cartes de traitement analogique d'appareils de mesure, des synthétiseurs vintages et des circuits d'automatismes des années 80 à nos jours. Géré en qualité New Old Stock (NOS), ce lot de deux pièces originales est une ressource d'atelier incontournable pour dépanner vos sections audio et analogiques.
Le diagnostic de la distorsion audio ou d'une sortie saturée (Le test des tensions de décalage) : C'est la panne d'établi récurrente sur les modules analogiques équipés du TL084. Si l'un des canaux audio sature ou ronfle, vérifiez les tensions de sortie. Méthode d'atelier : Circuit sous tension et sans signal d'entrée, mesurez la tension continue sur les broches de sortie de chaque canal (broches 1, 7, 8 et 14) par rapport à la masse. Si l'une des sorties affiche une tension continue fixe proche des rails d'alimentation positive ou négative (+15V ou -15V d'époque) alors que ses entrées sont équilibrées, l'étage de sortie de cet ampli opérationnel a claqué. Le remplacement par l'un de tes deux exemplaires NOS résoudra le défaut sur l'ensemble des quatre canaux.
Le piège du phénomène de Verrouillage (Latch-Up) : Le TL084 d'ancienne génération est sensible au phénomène de latch-up si la tension sur l'une des entrées dépasse la tension des rails d'alimentation ou si les tensions d'alimentation (+V_CC sur la broche 4 et -V_EE sur la broche 11) ne s'établissent pas de manière parfaitement symétrique à la mise sous tension. Dans cet état de blocage, le circuit surconsomme et s'échauffe instantanément jusqu'à sa destruction. Vérifiez toujours la propreté de vos lignes d'alimentation symétriques avant d'insérer une puce neuve.
Installation conseillée sur support de précision DIP14 : S'agissant d'un circuit intégré manipulant des signaux audio et analogiques de faible niveau, il est sensible aux fuites de courant de surface et aux agressions thermiques directes. Installez un support tulipe DIP14 à contacts dorés. Brasez le support vide sur la carte d'origine à l'étain propre (température de votre panne réglée à 310 degrés Celsius maximum). Nettoyez méticuleusement la zone à l'alcool isopropylique pour chasser les résidus de flux conducteurs, puis insérez délicatement le TL084CN à froid.
