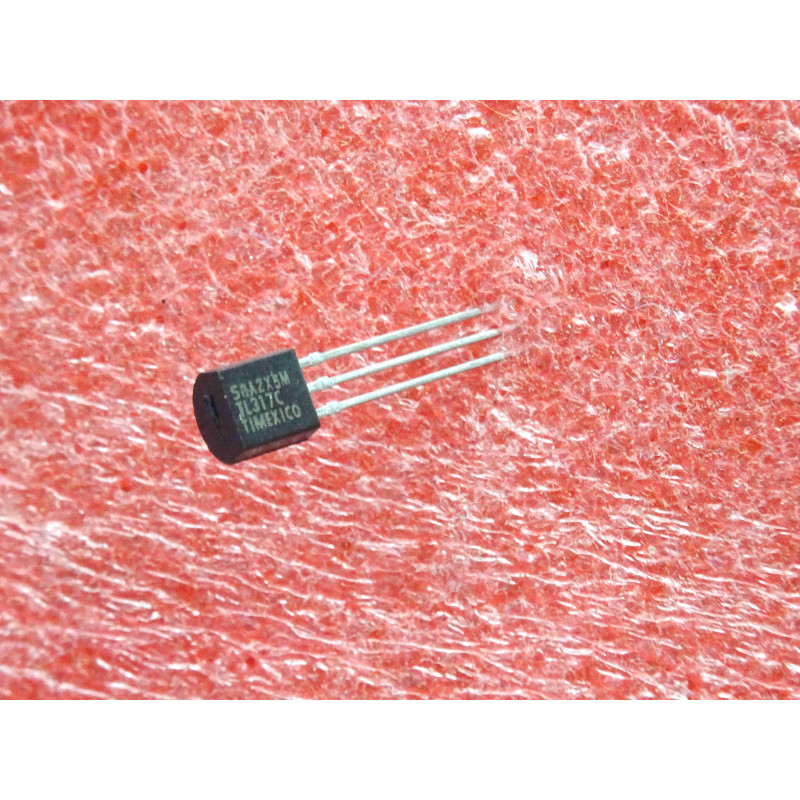

Le TL317CLP est un régulateur de tension positive ajustable, compact et polyvalent. Contrairement aux régulateurs à tension fixe, le TL317 permet de définir la tension de sortie via un simple pont diviseur de tension externe (deux résistances), ce qui le rend indispensable pour les alimentations de laboratoire ou les montages sur mesure.
Note technique :
Fonctionnement : Il maintient une tension de référence de 1,25V entre sa broche de sortie (Output) et sa broche de réglage (Adjust). En choisissant les résistances appropriées, vous pouvez ajuster la tension de sortie avec une précision remarquable.
Polyvalence : En plus de la régulation de tension, il peut être configuré comme un générateur de courant constant, ce qui est très pratique pour alimenter des LEDs haute puissance ou charger des batteries.
Sécurité : Il intègre des protections contre les surintensités, les courts-circuits et la surchauffe, garantissant une grande robustesse malgré son petit format.
Conseils Pro :
Condensateurs de filtrage : Pour garantir la stabilité et rejeter le bruit d'alimentation, ajoutez un condensateur de 0,1 µF en entrée et 1 µF en sortie, placés le plus près possible des broches du régulateur.
Maintenance (NOS) : Les composants NOS au format TO-92 sont très faciles à intégrer sur des plaques d'essai (breadboards) ou des petits PCB. Vérifiez simplement l'alignement des pattes avant insertion.
