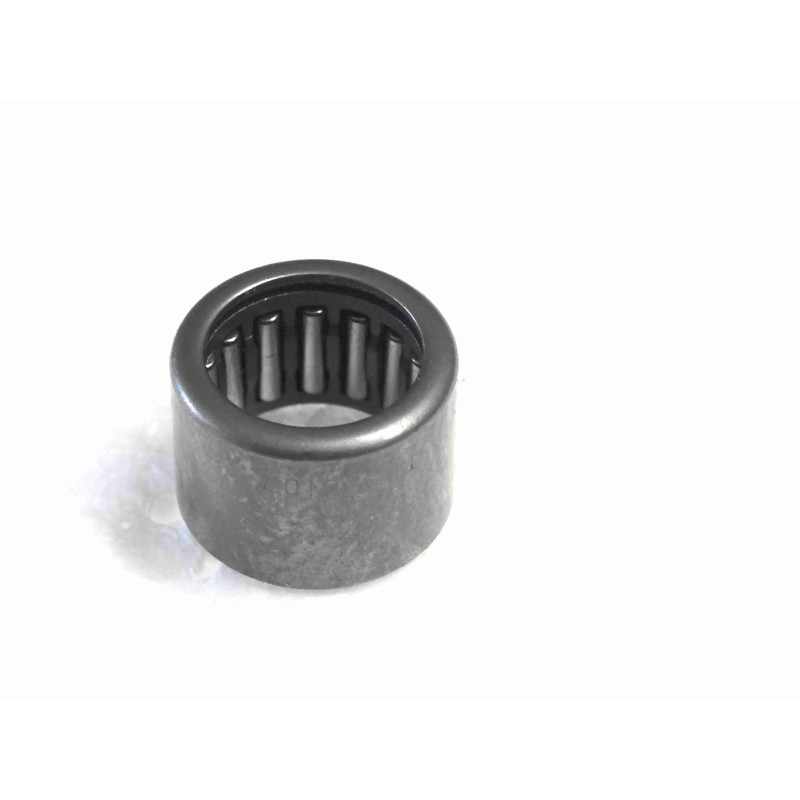

Ce lot de deux douilles à aiguilles (IKO Drawn Cup Needle Roller Bearings), fabriqué au Japon par le spécialiste du guidage linéaire et des roulements IKO (Nippon Thompson Co., Ltd.) sous la référence TLA1010Z (code commande RS Components 198-9370), est conçu pour supporter des charges radiales élevées dans des encombrements mécaniques extrêmement réduits.
Composé d'une bague extérieure en tôle d'acier allié mince emboutie, traitée thermiquement par cémentation/trempe, et d'une cage guidant précisément 15 aiguilles / rouleaux cylindriques, ce roulement compact sans bague intérieure utilise directement l'arbre trempé et rectifié comme chemin de roulement pour une rigidité et une capacité de charge optimales.
Section Radiale Ultra-Mince : Avec une épaisseur de paroi de seulement 2 mm (diamètre 10 vers 14 mm), il offre le rapport capacité de charge / encombrement radial le plus performant du marché.
Guidage Haute Précision par Cage : La cage en acier maintient l'alignement parfait des 15 rouleaux, éliminant les frottements aiguille contre aiguille et autorisant des vitesses de rotation élevées sans échauffement excessif.
Bague Extérieure Emboutie Traitée : La bague cémentée assure une excellente résistance à la fatigue de contact tout en s'ajustant par serrage direct dans l'alésage du carter.
Qualité Japonaise IKO : Tolérances dimensionnelles rigoureuses garantissant un fonctionnement fluide, silencieux et sans jeu parasite.
Applications Recommandées :
Micromécanique & Outillage : Pignons réducteurs planétaires, renvois d'angle, carters de perceuses ou visseuses.
Transmissions & Dépannage Moto / Karting / Modélisme : Paliers d'arbres secondaires, biellettes de commande ou pompes à huile.
Robotique & Automatismes : Articulations de préhenseurs et guides rotatifs compacts.
Conseils d'Atelier & Règles d'Emmanchement :
Outil de Montage Dédié : Emmancher impérativement la douille à la presse d'atelier ou avec un mandrin épaulé adapté venant en appui sur la face latérale marquée de la bague. Ne jamais frapper directement au marteau sur la douille, au risque de déformer la paroi mince emboutie et de bloquer les rouleaux.
État de Surface de l'Arbre : L'arbre servant de piste de roulement intérieure directe, il doit présenter une dureté superficielle de 58 à 64 HRC et une rugosité rectifiée fine (Ra inferieur ou egal a 0,2 µm).
Ajustement dans le Logement : L'alésage du carter (tolérance recommandée N6 ou R7 pour carter rigide en acier/fonte, M6 pour carter en aluminium) assure la géométrie cylindrique finale de la douille par serrage.
Lubrification : Pré-graisser les aiguilles avant la mise en rotation initiale si le mécanisme ne baigne pas dans un carter d'huile.
Équivalences Directes / Modèles Similaires :
INA / Schaeffler HK 1010 (HK1010), SKF HK 1010, NTN / NSK HK1010 / TLA1010Z, Koyo / JTEKT 10BM1410 / HK1010.
Mécanique Générale & Roulements / Fabricant : IKO Nippon Thompson (Japon) / Type : Douille à aiguilles bague emboutie / Réf : TLA1010Z (RS 198-9370) / Dimensions : 10 x 14 x 10 mm / Quantité : Lot de 2 pièces / État : Neuf.
