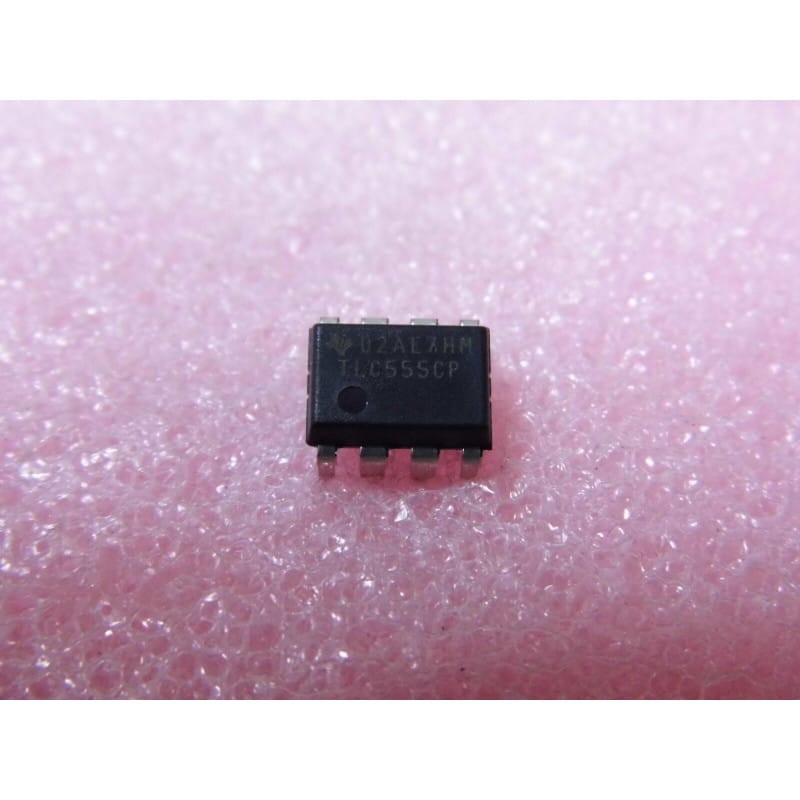

Le TLC555CP (fabriqué par Texas Instruments) est un circuit intégré monolithique temporisateur haute précision à technologie LinCMOS (LinCMOS Precision Timer IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIP-8) au pas standard de 2,54 mm, ce composant est la version CMOS très basse consommation et haute vitesse du célèbre temporisateur bipolaire NE555 / NE555P. Il est extrêmement populaire dans les montages à piles, la micro-électronique, la génération de signaux carrés (Astable) et la création d'impulsions calibrées (Monostable).
Son rôle principal est de générer des délais temporels très précis (de quelques microsecondes à plusieurs heures) ou des oscillations à fréquence fixe ajustable avec un niveau de consommation d'énergie minime.
Fabricant d'origine : Texas Instruments (marque TI visible sur le boîtier, suffixe C pour gamme commerciale, P pour boîtier Plastic DIP).
Fonction : Temporisateur / Horloge / Oscillateur astable & monostable LinCMOS.
Boîtier : PDIP8 / DIP-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TLC : Gamme de circuits intégrés analogiques à technologie CMOS de Texas Instruments (Texas Instruments LinCMOS).
555 : Famille de temporisateurs de précision.
C : Plage de température commerciale (0°C à +70°C).
P : Boîtier Plastic DIP (PDIP8).
Performances clés :
Très Faible Consommation : Consomme environ 170 µA sous 5V (jusqu'à 20 fois moins qu'un NE555 bipolaire classique), idéal pour appareils portables sur pile ou batterie.
Fréquence Maximale Élevée : Capable d'osciller jusqu'à 2 MHz (contre ~500 kHz max pour un NE555 standard).
Impédances d'Entrée Extrêmement Élevées : Grâce aux grilles CMOS (10^12 ohms), il permet d'utiliser des condensateurs de temporisation de très faible valeur ou des résistances très élevées (plusieurs mégohms) pour obtenir de très longs délais sans fuite.
Pas de Pics de Courant ("Glitches") à la Commutation : Contrairement au NE555 standard, l'étage de sortie CMOS ne provoque pas de pic de courant massif sur l'alimentation lors des transitions d'état.
Plage de Tension Élargie : Fonctionne de 2V jusqu'à 15V CC.
Pinout / Architecture Générale (DIP-8 Standard 555) :
Broche 1 (GND) : Masse (0V).
Broche 2 (TRIGGER) : Entrée de déclenchement (déclenche lorsque la tension descend sous 1/3 de VCC).
Broche 3 (OUTPUT) : Sortie créneau TTL/CMOS (du rail au rail / Rail-to-Rail).
Broche 4 (RESET) : Remise à zéro forcée à l'état bas (à relier à VCC si non utilisée).
Broche 5 (CONTROL VOLTAGE) : Tension de contrôle du seuil (decouplée avec 10 nF à la masse).
Broche 6 (THRESHOLD) : Entrée de seuil (arrête la temporisation lorsque la tension dépasse 2/3 de VCC).
Broche 7 (DISCHARGE) : Sortie de décharge à drain ouvert reliée au condensateur de temporisation.
Broche 8 (VCC) : Tension d'alimentation positive (+2V à +15V).
Diagnostic Express (Pas d'oscillation, temporisation bloquée à 0V ou VCC) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Alimentation VCC (Broche 8) : Vérifie la tension continue (2V à 15V). Le TLC555 démarre très bien dès 2V (utile sur batterie Li-Ion/2x AA).
Signal sur Trigger/Threshold (Broches 2 & 6) : En mode oscillateur (astable), observe à l'oscilloscope la charge/décharge du condensateur entre 1/3 VCC et 2/3 VCC. Si la tension reste fixe à VCC ou 0V, le condensateur est en court-circuit ou la résistance de décharge est coupée.
Niveau de Reset (Broche 4) : Si la broche 4 est laissée en l'air ou au niveau bas (< 0,4V), la sortie 3 reste bloquée au niveau bas.
Équivalences et Substituts :
Équivalents directes CMOS (DIP-8) : ICM7555, LMC555, TS555, NE555N (Attention : le NE555 standard consomme beaucoup plus et ne fonctionne pas sous 2V).
Recommandations de Montage :
Découplage Alimentation : Même s'il génère très peu de bruit de commutation, un petit condensateur céramique de 100 nF au plus près des broches 8 (VCC) et 1 (GND) reste indispensable pour garantir une parfaite stabilité de la fréquence.
Support DIP8 : Utilise un support DIP-8 classique à contacts tulipe pour insérer ou remplacer la puce facilement sur tes platines d'expérimentation ou PCB.
