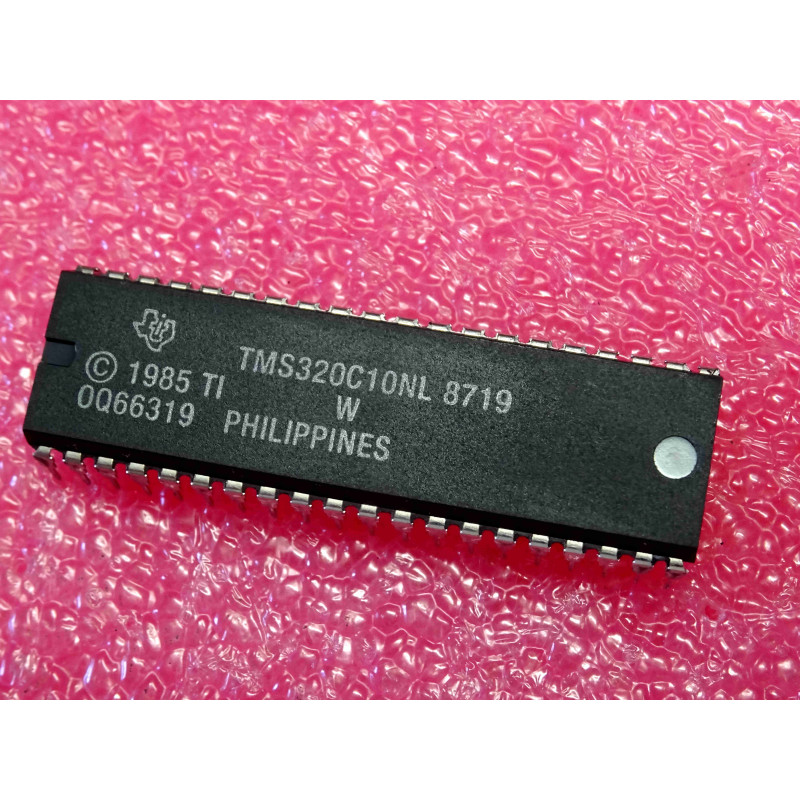

Le TMS320C10NL est une référence historique majeure dans l'évolution de l'informatique et de l'électronique embarquée. Conçu par Texas Instruments, ce composant appartient à la toute première génération de la célèbre famille TMS320 (série TMS320C1x), introduite à l'aube des années 80. Il s'agit de l'un des premiers processeurs de signal numérique (DSP) à puce unique commercialement viables de l'histoire.
Logé dans un boîtier DIP40 standard, la mention NL spécifie l'implémentation en technologie CMOS à basse consommation (par rapport aux versions NMOS d'origine), tandis que la spécification 200ns (nanosecondes) indique son temps de cycle d'instruction nominal, ce qui correspond à une vitesse d'exécution de 5 MIPS (millions d'instructions par seconde) pour une fréquence d'horloge de 20 MHz. C'est une pièce New Old Stock (NOS) de collection et de grade industriel, indispensable pour la restauration fonctionnelle de cartes de télécommunications, de synthétiseurs vocaux, d'effets audio numériques vintage, ou de modules de contrôle d'automates industriels des années 80.
Le succès légendaire du TMS320C10 repose sur son approche matérielle intensive (Hardware-Intensive), préférant graver les fonctions mathématiques directement dans le silicium plutôt que de passer par du microcode logiciel :
Multiplieur Matériel Dédié 16 x 16 bits : C'est le cœur de la puce. Alors qu'un microcontrôleur standard de l'époque mettait des dizaines de cycles d'horloge à effectuer une multiplication, le TMS320C10NL réalise une multiplication 16-bits complète en un seul cycle d'instruction (200 ns). C'est cette rapidité qui a rendu possible le traitement mathématique des signaux en temps réel (comme les filtres numériques FIR/IIR et les transformées de Fourier rapides / FFT).
Structure de type Harvard : Contrairement à l'architecture Von Neumann classique (où les données et le code partagent le même bus), le TMS320C10 dispose de chemins d'accès totalement indépendants pour la mémoire de programme et la mémoire de données. La puce peut ainsi lire une instruction en même temps qu'elle manipule une donnée sur le port parallèle.
Le piège des modes d'adressage (Microprocesseur vs Microordinateur) : Le TMS320C10NL possède une broche de configuration critique appelée MC/MP (Microcomputer / Microprocessor mode).
Si la broche est tirée à la masse (0V), le composant démarre en mode Microcomputer et exécute le code stocké dans sa ROM interne de 3 Ko.
Si la broche est tirée au +5V, la puce bascule en mode Microprocessor et ignore sa mémoire interne pour aller chercher ses instructions sur son bus externe à travers ses ports parallèles. Si vous remplacez cette puce sur une carte d'époque, assurez-vous que la configuration de cette ligne correspond exactement au schéma constructeur sous peine d'obtenir une puce inerte.
Sensibilité de l'Horloge Externe (Broches CLKIN / CLKOUT) : Bien que la puce dispose d'un oscillateur interne nécessitant simplement un quartz approprié relié à la masse, le signal d'horloge maître généré en interne (CLKOUT) est à une fréquence égale à celle de l'entrée divisée par 4. Si vous observez des dérives de traitement ou des erreurs de synchronisation sur un banc de test, vérifiez à l'oscilloscope la propreté du signal d'horloge : un condensateur de charge vieillissant près du quartz peut perturber le cycle de 200 ns.
Précautions d'installation (DIP40 large) : Avec ses 40 broches et sa technologie CMOS vintage, la puce craint les décharges électrostatiques (ESD) lors des manipulations en atelier. Utilisez impérativement un support tulipe DIP40 de haute qualité pour la réinstallation sur votre carte d'origine. Cela préserve la pièce NOS de la chaleur destructrice du fer à souder et élimine le risque d'arracher les pistes fragiles des circuits imprimés d'époque lors des phases de diagnostic.
