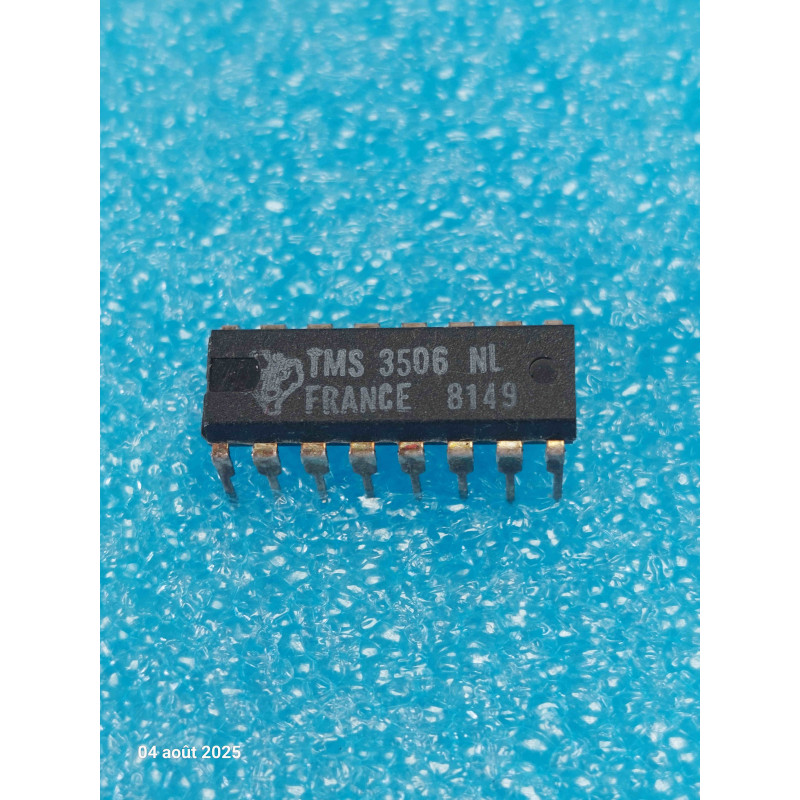

Le TMS3506NL est un circuit intégré monolithique vintage de technologie MOS-LSI (Large Scale Integration), conçu et fabriqué par Texas Instruments. Logé dans un boîtier DIP16, ce composant appartient à une gamme très réputée de circuits de synchronisation d'époque (souvent associés ou proches des séries d'horloges et timers comme le TMS3874).
Il s'agit d'une horloge numérique / diviseur-temporisateur de précision, principalement programmée pour générer des bases de temps stables ou gérer des affichages et signaux de contrôle temporels. C'est une pièce New Old Stock (NOS) d'époque, indispensable pour la maintenance de programmateurs industriels, d'appareils de mesure de labo rétro ou de modules de contrôle à base de temps des années 70 et 80.
Note technique & Conseils Pro pour l'Atelier :
Sensibilité de la technologie MOS ancienne : Les puces MOS-LSI de cette génération (fin 70/début 80) ont des impédances d'entrée extrêmement élevées et des couches d'oxydes fines qui les rendent très vulnérables aux décharges électrostatiques (ESD). Lors du déballage de votre pièce NOS, manipulez-la sur un tapis antistatique relié à la masse et évitez de toucher directement les 16 broches avec les doigts.
Le diagnostic des oscillateurs d'horloge : Si vous remplacez ce composant sur une carte où l'horloge ou la temporisation est totalement figée, vérifiez scrupuleusement le réseau RC ou le résonateur externe qui y est connecté. Les condensateurs d'époque entourant ces circuits de gestion du temps ont souvent vieilli ou fuient, bloquant le démarrage du signal d'horloge principal requis par le TMS3506NL.
Précautions de soudure : Pour garantir la pérennité de ce composant ancien rare, soudez un support tulipe DIP16 neuf sur la carte d'origine. Cela protègera la puce contre tout stress thermique lors du remontage et vous offrira un accès simple pour vos futures mesures à l'oscilloscope ou au multimètre lors des phases de test.
