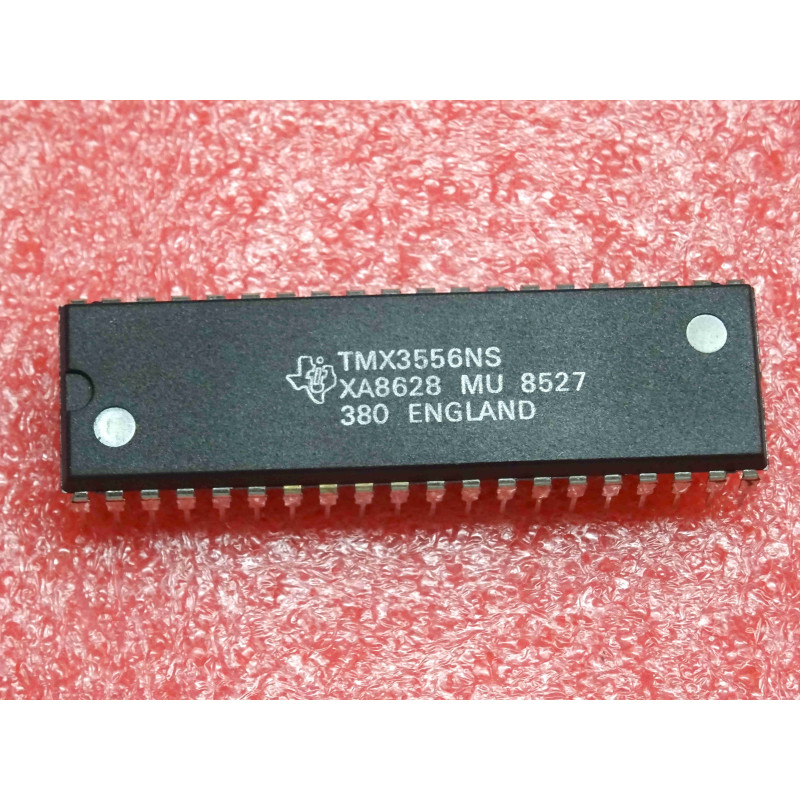

Le TMX3556NS est un circuit intégré de très haute complexité d'époque (LSI), développé par Texas Instruments. Logé dans un grand boîtier DIP40 (DIL40), le préfixe TMX indique qu'il s'agit d'un émetteur d'échantillons de pré-série, prototype ou circuit d'ingénierie officiel (la version commerciale de grande production portant la référence TMS3556). Ce composant est un processeur d'affichage vidéo (VDP) historique, conçu principalement pour gérer l'affichage de texte et de graphismes (souvent au standard Télétexte/Vidéotex) sur les micro-ordinateurs et terminaux domestiques du début des années 80 (notamment utilisé dans l'architecture de machines mythiques comme l'Exelvision Exel07).
Note technique :
Le Statut Prototype "TMX" : Cette puce possède une immense valeur historique pour les collectionneurs et restaurateurs. Elle servait aux ingénieurs concepteurs de matériel pour tester la logique d'affichage vidéo sur les prototypes de cartes mères avant que Texas Instruments ne fige définitivement les masques de gravure pour la série commerciale TMS3556.
Gestion Autonome de la VRAM : Le TMX3556NS soulage complètement le microprocesseur principal (CPU) de la gestion de l'affichage. Il génère son propre adressage pour aller puiser les données graphiques, les attributs de couleur et les formes de caractères directement dans son propre espace de mémoire vive vidéo (VRAM) dédié.
Conseils Pro :
Le piège critique de l'absence de signal vidéo (Horloge Maîtresse) : Le processeur vidéo dépend entièrement d'un signal d'horloge externe à haute fréquence injecté sur ses broches de cadencement. Si l'écran d'époque reste désespérément noir (absence totale de signaux de synchronisation composite H+V), contrôlez immédiatement le quartz ou le circuit oscillateur principal qui fournit la fréquence au TMX3556NS. Sans cette horloge, le processeur est totalement inerte et ne peut générer aucun signal de balayage.
Sensibilité Électrostatique et Thermique (NMOS) : 1. Cette puce de technologie NMOS chauffe de manière naturelle pendant son fonctionnement. Lors d'une restauration, assurez-vous que le boîtier DIP40 est inséré sur un support de haute qualité (contact décolleté) et que la circulation d'air à l'intérieur du boîtier de la machine d'époque est suffisante. Une surchauffe peut altérer les registres de couleur ou figer l'image.
2. Précautions ESD : Comme pour le modèle 3534, manipulez cet échantillon d'ingénierie ultra-rare avec une protection antistatique stricte. Les broches d'adressage reliées aux bus de la VRAM d'époque ne possèdent pas les protections contre les surtensions des composants modernes.
