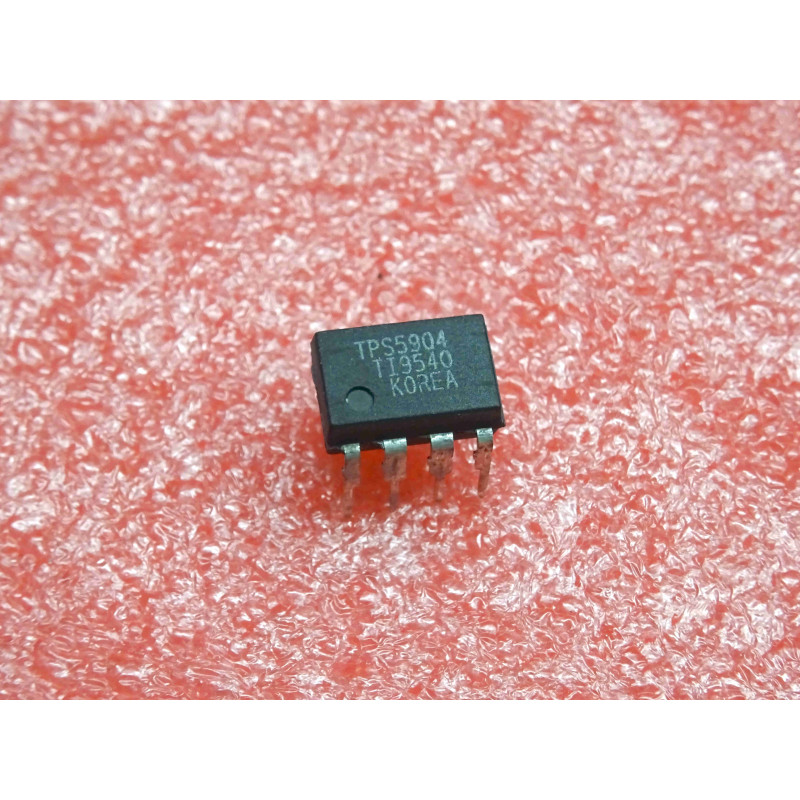

Le TPS5904 est un circuit intégré spécialisé d'interface analogique combinant un amplificateur d'erreur de précision et un photocoupleur (opto-isolateur) dans un seul et même boîtier. Conçu spécifiquement pour réguler les boucles de rétroaction (feedback) dans les alimentations à découpage (SMPS) de type Flyback ou Forward, il permet de stabiliser de manière ultra-précise la tension de sortie tout en assurant une isolation galvanique totale entre le côté secondaire (basse tension) et le côté primaire (haute tension/secteur).
Note technique :
Solution Tout-en-Un (2-en-1) : Traditionnellement, la boucle de régulation d'une alimentation isolée nécessite deux composants distincts : une référence/amplificateur (comme le célèbre TL431) et un optocoupleur standard (comme le 4N35). Le TPS5904 fusionne ces deux éléments sur la même puce, ce qui réduit le nombre de composants externes, élimine les problèmes de dérive thermique croisée et optimise la bande passante de la boucle de régulation.
Précision de la Tension de Référence : L'amplificateur d'erreur interne compare la tension de sortie de l'alimentation (divisée par un réseau de résistances) à sa référence interne de haute stabilité pour ajuster le courant de la LED de l'optocoupleur.
Conseils Pro :
Restauration & Fiabilité des Alimentations : Sur les alimentations à découpage d'équipements industriels ou médicaux des années 90, une panne du circuit de feedback est critique. Si le TPS5904 est défaillant, l'alimentation peut soit se mettre en sécurité ("pompage" ou hiccup mode), soit partir en surtension destructive si la boucle reste ouverte.
Maintenance & Diagnostic : 1. Comportement en Surtension : Si l'alimentation délivre une tension trop élevée en sortie, vérifiez le pont de résistances connecté à la broche d'entrée de l'amplificateur d'erreur (broche COMP/FB). Si une résistance a dérivé ou si une piste est coupée, le TPS5904 "croit" que la tension de sortie est trop basse et ordonne au primaire de forcer la puissance.
2. Test du Phototransistor (Côté Primaire) : En mode test, une variation de tension simulée sur l'entrée secondaire doit provoquer une variation de conduction correspondante sur le transistor de sortie (côté primaire). Si le transistor reste bloqué au niveau haut (haute impédance) malgré une forte tension d'entrée, la LED interne ou le phototransistor du TPS5904 est hors service.
