Thyristor SCR Standard 5A / 8A STMicroelectronics TYN058 (TYN 058) – Boîtier Plastique TO-220AB Non-Isolé (50 V Urrm / 8 A It(rms) / 15 mA Igt – Commutation & Redressement Basse Tension)

Thyristor SCR Standard 5A / 8A STMicroelectronics TYN058 (TYN 058) – Boîtier Plastique TO-220AB Non-Isolé (50 V Urrm / 8 A It(rms) / 15 mA Igt – Commutation & Redressement Basse Tension)

(0 avis)
5,63 € 5,63 € (Toutes taxes comprises)

Ajouter au panier

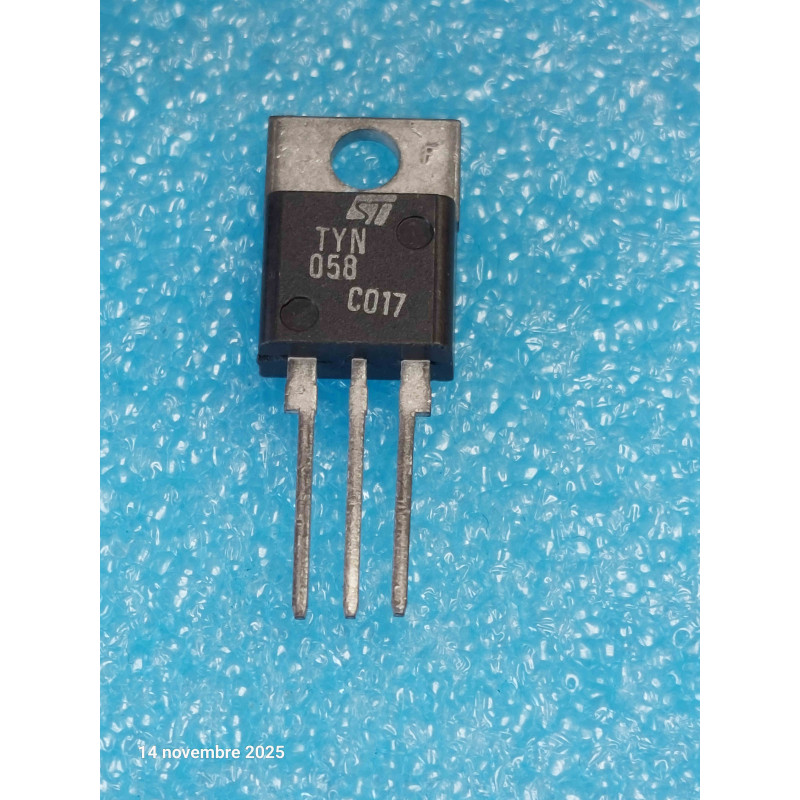

Thyristor SCR (Silicon Controlled Rectifier) de puissance moyenne, issu des fabrications professionnelles de STMicroelectronics, référence TYN058 logée dans son boîtier plastique traversant à semelle métallique nue de type TO-220AB. Conçu spécifiquement pour les alimentations redressées commandées basse tension, les circuits de commande de gâchette, les chargeurs de batteries et les applications de commutation rapide sous une tension de blocage de 50 V (préfixe 05 désignant la classe de tension 50V). Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielThyristor SCR standard / Redresseur commandé au silicium unilatéral (Standard SCR)
Technologie de Semi-conducteurSilicium (Si) – structure mesa robuste pour commutation rapide et redressement commandé
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurTYN058 (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique traversant TO-220AB à 3 broches avec semelle arrière métallique nue (non-isolée)
Tension Répétitive Max (Urrm / Vdrm)50 V (tension de pic de blocage direct et inverse, idéale pour les alimentations continues redressées et basse tension)
Courant RMS à l'État Passant (It(rms))8 A (calibre de courant efficace pour commuter des charges de puissance modérée)
Courant de Déclenchement de Grille (Igt)15 mA max (seuil de déclenchement standard stable pour les circuits de commande classiques)
Courant de Surtension Non Répétitif (Itsm)80 A (en régime impulsionnel 10ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
État & ProvenanceComposant neuf de stock d'origine (NOS)
Usage & ApplicationsChargeurs de batteries, alimentations redressées régulées, circuits de protection, automatismes et maintenance d'équipements électroniques

Points Forts & Spécificités Techniques

  • Calibre 8A Fiable : Offre une excellente capacité de commutation pour les circuits basse tension nécessitant un courant efficace de l'ordre de 8 A en boîtier TO-220.

  • Qualité Industrielle ST : Composant robuste de la gamme TYN, réputé pour sa stabilité thermique et sa fiabilité à long terme en conditions d'atelier.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Gâchette (Gate - G)

    • Broche 2 : Anode (A) (généralement relié en interne et électriquement à la semelle métallique arrière)

    • Broche 3 : Cathode (K)

    • Rappel d'atelier : La semelle métallique arrière étant directement au potentiel de l'Anode, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone pour TO-220, ainsi qu'un canon isolant pour la vis de fixation) est strictement impérative si votre radiateur en aluminium est relié à la masse ou partagé avec d'autres composants. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test de blocage : Entre l'Anode et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.

    • Test de gâchette : Entre la Gâchette (G) et la Cathode (K), un test en mode diode doit indiquer une chute de tension directe normale comprise entre 0,6 V et 0,8 V (jonction PN de commande).

Composants Électroniques Actifs / Thyristor SCR 8A 50V ST TYN058 boîtier TO-220AB neuf.
