  4. Lot de 2 Thyristors SCR Standard 8A STMicroelectronics TYN608 (TYN 608) – Boîtier Plastique TO-220AB (600 V Vdrm / 8 A It(rms) / 15 mA Igt – Commutation & Redressement de Puissance)
  5. Triacs & Thyristors
Liste de prix: Prix distribution Liste de prix
Liste de prix: Prix distribution Liste de prix
New Old Stock

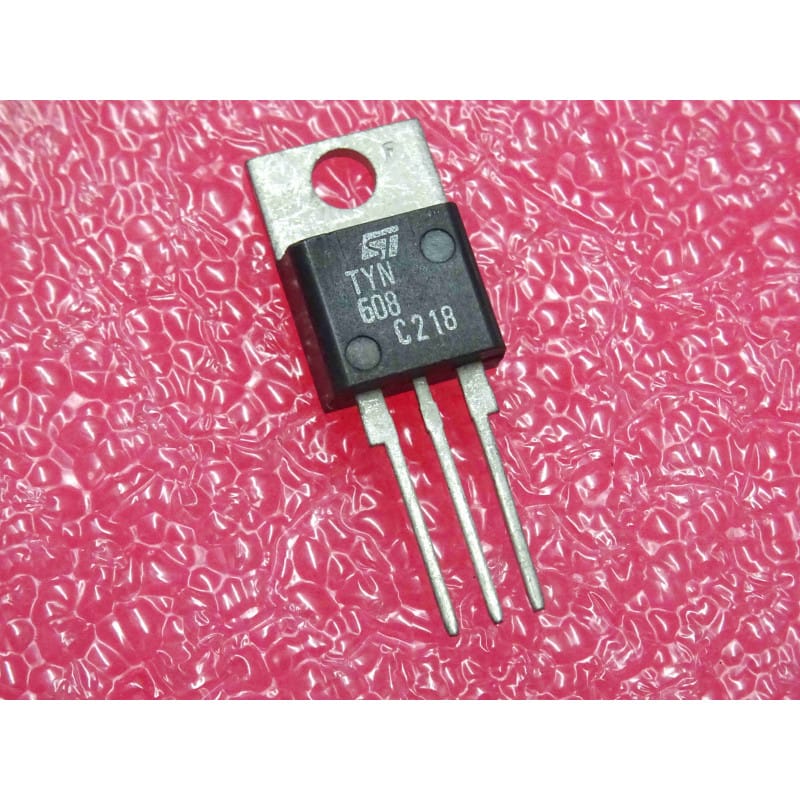

Lot de 2 Thyristors SCR Standard 8A STMicroelectronics TYN608 (TYN 608) – Boîtier Plastique TO-220AB (600 V Vdrm / 8 A It(rms) / 15 mA Igt – Commutation & Redressement de Puissance)

Lot de 2 Thyristors SCR Standard 8A STMicroelectronics TYN608 (TYN 608) – Boîtier Plastique TO-220AB (600 V Vdrm / 8 A It(rms) / 15 mA Igt – Commutation & Redressement de Puissance)

(0 avis)
5,42 € 5,42 € (Toutes taxes comprises)

Ajouter au panier

Lot de 2 redresseurs commandés au silicium (Silicon Controlled Rectifier - SCR) standard de puissance moyenne, issus des fabrications professionnelles de STMicroelectronics, référence TYN608 logée dans son boîtier plastique traversant à semelle métallique nue de type TO-220AB. Conçus spécifiquement pour la commutation de charges de puissance, les gradateurs de phase, les alimentations redressées commandées, les régulateurs de chauffage et les commandes de moteurs sous une tension de blocage de 600 V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de 2 pièces.

CaractéristiqueSpécification
Type de MatérielThyristor SCR standard / Redresseur commandé au silicium unilatéral (Standard SCR)
Technologie de Semi-conducteurSilicium (Si) – structure mesa robuste pour commutation de phase et redressement commandé
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurTYN608 (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique traversant TO-220AB à 3 broches avec semelle arrière métallique nue (non-isolée)
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, idéale pour les réseaux AC standards)
Courant RMS à l'État Passant (It(rms))8 A (calibre de courant efficace pour commuter des charges de puissance moyenne)
Courant de Déclenchement de Grille (Igt)15 mA max (seuil de déclenchement standard stable pour les circuits de commande classiques)
Courant de Surtension Non Répétitif (Itsm)80 A (en régime impulsionnel 10ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
QuantitéLot de 2 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsRégulateurs de tension, gradateurs de phase, circuits de commande de moteurs, alimentations de puissance et maintenance d'équipements industriels ou domestiques

Points Forts & Spécificités Techniques

  • Robustesse Industrielle ST : Composant classique de la gamme TYN, réputé pour sa grande fiabilité face aux transitoires de tension et sa stabilité thermique à long terme.

  • Seuil de Gâchette Standard (15mA) : Offre un bon compromis entre sensibilité de commande et immunité aux bruits parasites sur les lignes de contrôle.

  • Lot Pratique de 2 Pièces : Idéal pour les interventions de maintenance ciblée ou la constitution d'un stock d'atelier pour la réparation de cartes électroniques de puissance.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Gâchette (Gate - G)

    • Broche 2 : Anode (A) (généralement relié en interne et électriquement à la semelle métallique arrière)

    • Broche 3 : Cathode (K)

    • Rappel d'atelier : La semelle métallique arrière étant directement au potentiel de l'Anode, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone pour TO-220, ainsi qu'un canon isolant pour la vis de fixation) est strictement impérative si votre radiateur en aluminium est relié à la masse ou partagé avec d'autres composants. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test de blocage : Entre l'Anode et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.

    • Test de gâchette : Entre la Gâchette (G) et la Cathode (K), un test en mode diode doit indiquer une chute de tension directe normale comprise entre 0,6 V et 0,8 V (jonction PN de commande).

Composants Électroniques Actifs / Lot de 2 Thyristors SCR 8A 600V ST TYN608 boîtier TO-220AB neufs.
