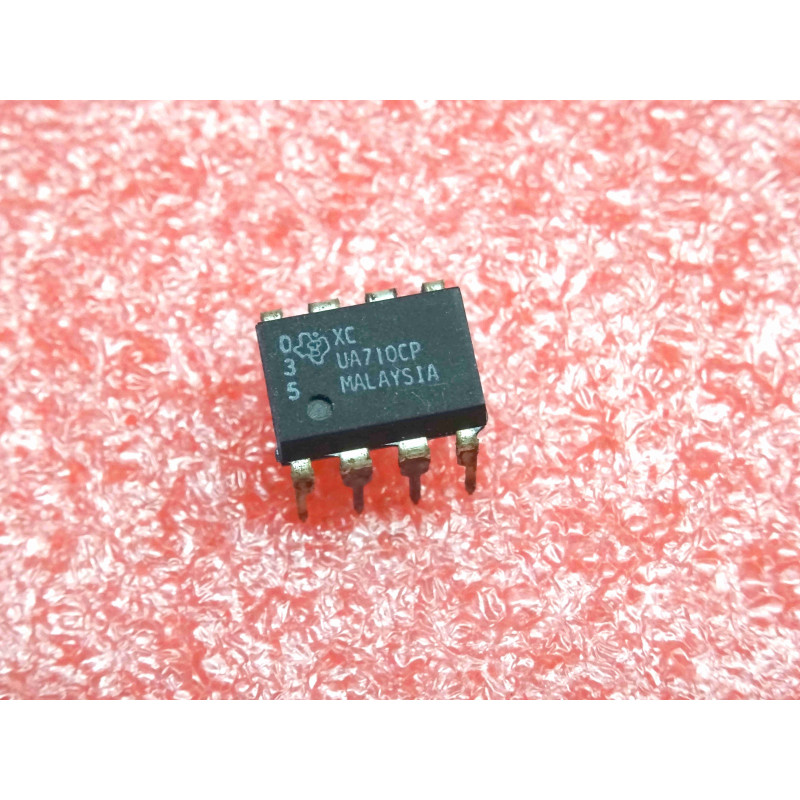

Le uA710CP (parfois référencé sous la désignation µA710CN) est un circuit intégré linéaire monolithique faisant fonction de comparateur de tension différentiel à haute vitesse. Conçu à l'origine par Fairchild et produit ici par Texas Instruments, ce composant historique se caractérise par un temps de réponse extrêmement court, un faible courant de décalage (offset) et une compatibilité directe avec les niveaux logiques de l'époque (TTL, DTL). Il est très recherché pour le dépannage de récepteurs de ligne, de détecteurs de crête, de circuits de mise en forme d'impulsions (shapers) ou de vieux numériseurs (convertisseurs A/N) d'instrumentation rétro.
Note technique :
Temps de Réponse Ultra-Rapide : Contrairement à un amplificateur opérationnel classique utilisé en comparateur (qui sature et s'avère très lent), le uA710CP est optimisé pour basculer en quelques dizaines de nanosecondes dès que le seuil différentiel d'entrée est franchi.
Alimentation Asymétrique Spécifique : Ce circuit requiert des tensions d'alimentation spécifiques pour fonctionner correctement et garantir les bons niveaux de sortie logiques. Il s'alimente généralement en +12V (VCC+) et -6V (VCC-), des valeurs typiques des instruments de mesure des années 70 et 80.
Conseils Pro :
Sensibilité aux Oscillations : En raison de sa grande vitesse et de son gain élevé, le uA710CP peut facilement entrer en auto-oscillation s'il est mal découplé ou si les pistes d'entrée sont trop longues. Lors du remplacement, assurez-vous que les condensateurs de découplage de type céramique (souvent de 100 nF) situés au plus près des broches d'alimentation (+12V et -6V) sont en parfait état.
Maintenance & Diagnostic : Si le comparateur ne bascule plus ou reste collé à un niveau fixe :
Vérifiez impérativement la présence du -6V sur la broche d'alimentation négative. Si cette tension passe à 0V ou dérive, le niveau logique bas en sortie ne sera plus respecté, bloquant la logique TTL située en aval.
Testez la tension différentielle entre les broches d'entrée inverseuse et non-inverseuse. Si l'écart de tension dépasse le seuil et que la broche de sortie ne change pas d'état (ne commute pas entre environ 0V et 3,5V), le composant a succombé à une surcharge sur ses entrées et doit être remplacé.
