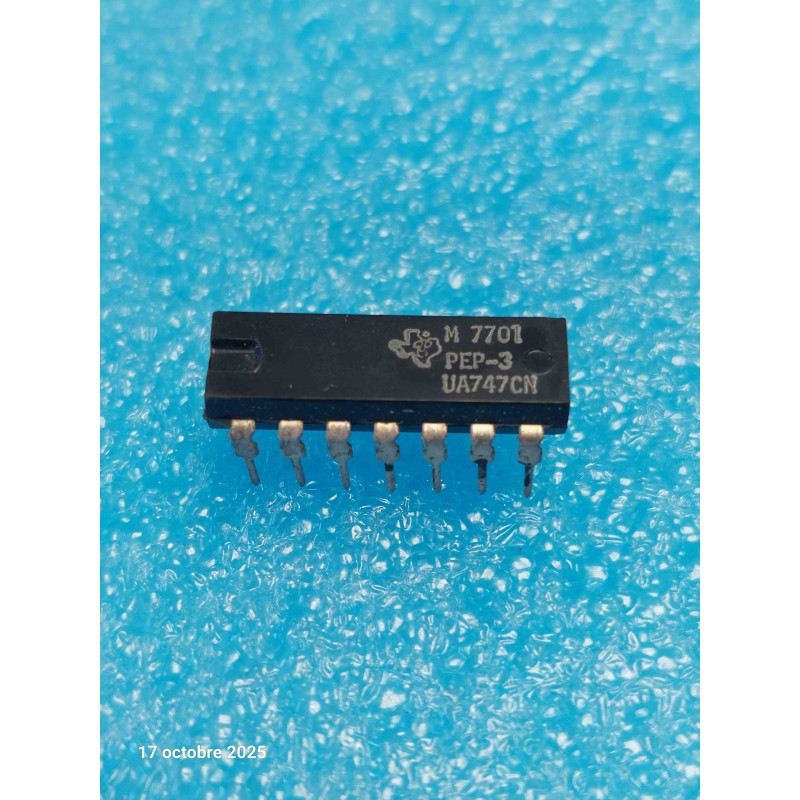

Le µA747CN (ou UA747CN) est un circuit intégré analogique classique contenant deux amplificateurs opérationnels indépendants de type 741 sur une même puce de silicium. Équivalent strict du LM747N, ce composant est logé dans un boîtier DIP14 (format long à 14 broches). À l'instar du 741 unique, chaque canal intègre son propre réseau de compensation fréquentielle interne et dispose d'une protection permanente contre les courts-circuits en sortie. Sa structure éprouvée offre une excellente séparation des canaux, ce qui en fait un standard incontournable pour la maintenance des filtres actifs, des générateurs de signaux, des préamplificateurs audio et des circuits d'instrumentation analogique des années 80 et 90.
Note technique :
Le format DIP14 (Un brochage piégeux) : C'est le point de vigilance capital lors du remplacement. Contrairement aux doubles amplis op modernes qui tiennent dans 8 broches (comme le LM1458 ou le TL072), le µA747CN utilise un format étendu à 14 broches car il conserve les entrées de réglage du zéro (Offset Null) pour chacun des deux canaux. Le brochage s'organise ainsi :
Broches 1 et 2 : Offset Null (Canal 1)
Broche 3 : Entrée Inversée (Canal 1 / -)
Broche 4 : Entrée Non Inversée (Canal 1 / +)
Broche 5 : Alimentation Négative commune (V-)
Broches 6 et 7 : Offset Null (Canal 2)
Broche 8 : Entrée Non Inversée (Canal 2 / +)
Broche 9 : Entrée Inversée (Canal 2 / -)
Broche 10 : Sortie (Canal 2)
Broche 13 : Alimentation Positive commune (V+)
Broche 12 : Sortie (Canal 1)
Broches 11 et 14 : Non Connectées (NC)
Conseils Pro :
Le piège de l'alimentation asymétrique sur PCB : Sur le µA747CN, notez bien que la broche 5 reçoit le rail négatif (V-) et la broche 13 reçoit le rail positif (V+). Ne tentez jamais d'insérer un quadruple ampli op (type LM324 en boîtier DIP14) à la place, car les alimentations et les sorties entreraient en court-circuit immédiat, détruisant la puce et les composants périphériques.
Diagnostic & Diaphonie (Crosstalk) : Si l'un des deux canaux montre des signes de fatigue (distorsion du signal ou composante continue anormale en sortie), cela peut altérer par conduction thermique le comportement du canal adjacent sain. Le remplacement par cet exemplaire New Old Stock d'origine permet de stabiliser les deux voies et de restaurer la diaphonie nominale de la carte.
