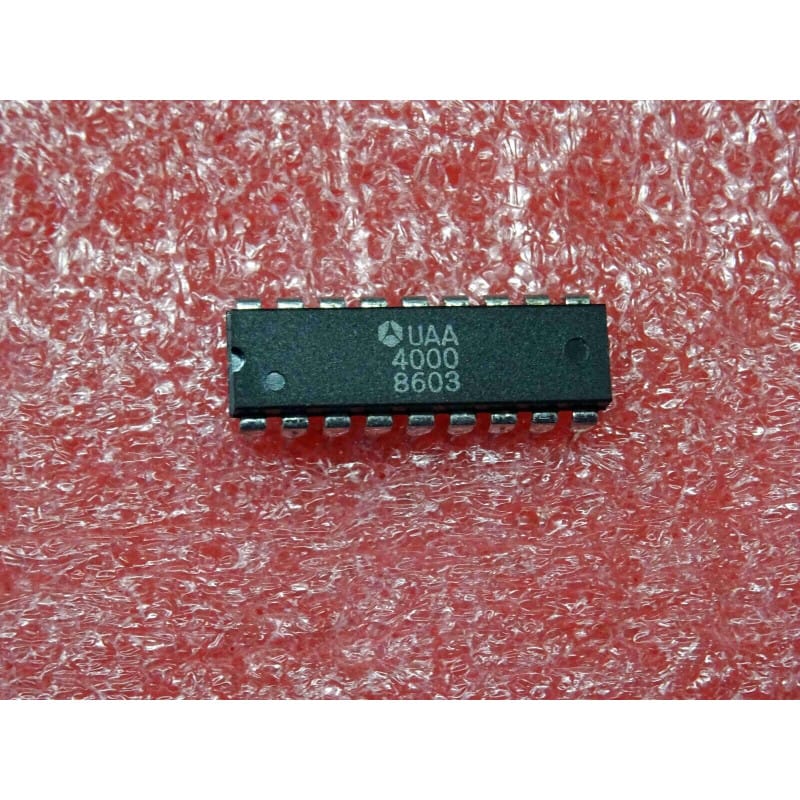

L' UAA4000 (souvent écrit ci UAA 4000, ic UAA4000) est un circuit intégré MOS spécialisé, fabriqué historiquement par Thomson (Thomson Semiconductors / SGS-Thomson, aujourd'hui STMicroelectronics).
Ce composant est conçu spécifiquement pour être utilisé comme circuit émetteur de télécommande (remote control transmitter) dans les systèmes de commande à distance sans fil de l'ère analogique et numérique naissante (téléviseurs, magnétoscopes, équipements audio ou automatismes). Il intègre sur une seule puce la logique de balayage de clavier matriciel, le codeur de trame de commande et l'oscillateur pilote pour moduler le signal de sortie (généralement destiné à piloter un étage de sortie infrarouge ou à ultrasons). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-18 (Dual In-line Package à 18 broches traversantes).
Fabricant : Thomson / SGS-ATES.
Fonction : Circuit intégré émetteur de télécommande (Remote Control Transmitter).
Boîtier : DIP-18 (Plastic Dual In-line Package à 18 broches traversantes).
Signification de la référence :
UAA... : Famille européenne PRO Electron désignant les circuits intégrés analogiques et mixtes pour applications grand public et industrielles spéciales.
-4000 : Référence spécifique du circuit de commande à distance de Thomson.
Performances clés :
Gestion de clavier matriciel : Permet de décoder un grand nombre de touches de commande avec un minimum de liaisons physiques.
Génération de protocole intégrée : Formate automatiquement les trains d'impulsions de données pour assurer une transmission fiable et immunisée contre les parasites ambiants.
Repérage et Broches Clés (Boîtier DIP-18) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage regroupe les lignes et colonnes du clavier de commande, les connexions pour le quartz ou le circuit oscillateur de référence, la sortie modulée vers l'étage de puissance de la diode émettrice, ainsi que l'alimentation et la masse.
Environnement : Ce circuit est implanté sur la carte électronique d'une télécommande portable ancienne, entouré du clavier à contacts souples, d'un quartz de précision, de quelques diodes/résistances et d'un transistor de puissance commandant la LED infrarouge.
Diagnostic Express (Télécommande inopérante ou absence d'émission) :
Symptômes Courants en Atelier :
Absence totale de réaction de l'appareil commandé malgré des piles neuves : circuit émetteur détruit suite à une chute, une surtension des piles ou une corrosion par fuite d'électrolyte.
Fonctionnement erratique ou certaines touches sans effet : encrassement des pistes du clavier matriciel, rupture de piste sur le circuit imprimé ou défaut du quartz d'horloge.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-18 par rapport à la masse lorsque l'on appuie sur une touche.
Contrôle de l'oscillateur et de la sortie : Observer à l'oscilloscope l'activité sur la broche d'horloge (quartz) et les trains d'impulsions sur la broche de sortie lors de l'appui sur une touche pour valider le codage.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 18 broches est vivement conseillée pour le remplacement de ce circuit lors de la restauration de télécommandes vintage, facilitant la maintenance et évitant d'exposer les pistes du circuit imprimé à une surchauffe excessive.
