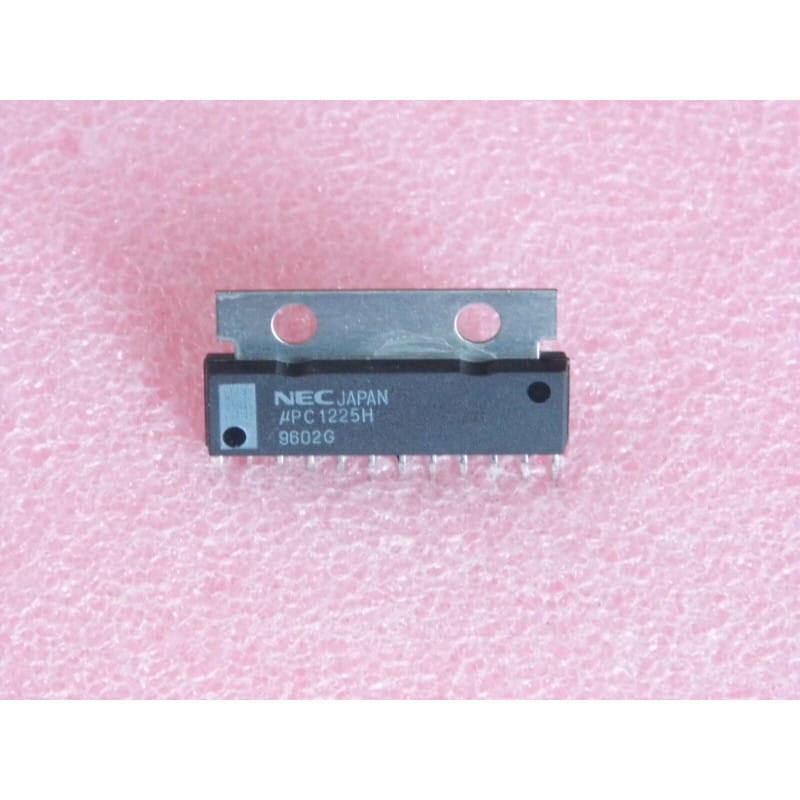

Le uPC1225H (développé par NEC - Nippon Electric Company, souvent marqué µPC1225H) est un circuit intégré analogique monolithique haut de gamme conçu comme driver d'amplificateur de puissance audio de classe AB. Logé dans un boîtier SIP en plastique à 12 broches verticales avec ailette métallique de refroidissement (Single In-line Package / SIP12), ce composant de l'âge d'or de la Hi-Fi (années 80 et 90) est extrêmement réputé.
Contrairement aux puces "tout-en-un" qui intègrent leurs propres transistors de puissance en sortie (comme la série des TDA), le uPC1225H est un pilote (driver). Sa fonction exclusive est de prendre en charge tout l'étage d'entrée analogique, la préamplification en tension, le réglage du courant de repos (bias) et la protection. Il est conçu pour attaquer directement une paire de transistors de puissance externes discrets de forte puissance (généralement des transistors complémentaires Bipolaires ou Darlington comme les paires de type 2SA / 2SC). On le retrouve dans des amplificateurs Hi-Fi de salon de grandes marques (Sony, Technics, Pioneer) et des amplificateurs de puissance professionnels.
Fabricant d'origine : NEC (Nippon Electric Company)
Fonction : Pilote / Driver d'amplificateur de puissance audio Hi-Fi.
Architecture interne :
Étage d'entrée différentiel à faible bruit.
Circuit de préamplification à gain élevé.
Étage de compensation de température et contrôle de polarisation (bias).
Circuits de détection et de protection contre les surcharges (muting intégré).
Performances clés :
Distorsion ultra-faible : Capable d'offrir un taux de distorsion harmonique totale extrêmement bas (souvent inférieur à 0,002%), garantissant la fidélité audio haut de gamme de l'époque.
Large excursion de tension : Conçu pour fonctionner sur de hauts rails d'alimentation symétriques (jusqu'à plus ou moins 45V à plus ou moins 50V CC), ce qui permet de configurer des amplificateurs finaux discrets délivrant de 45W à plus de 90W RMS par canal.
Faible bruit thermique : Excellente dynamique et rapport signal/bruit optimisé pour les sources audio haute fidélité.
Diagnostic Express (Distorsion sévère, tension continue en sortie de haut-parleur ou fusible d'alimentation qui saute) :
Le piège des transistors de puissance externes claqués : Si l'amplificateur final est en panne, le premier réflexe est de tester les gros transistors de puissance vissés sur le radiateur principal. Si l'un d'eux s'est mis en court-circuit franc (Collecteur-Émetteur), il a très probablement envoyé une forte tension destructrice en retour dans les broches de sortie du uPC1225H. Ne remplace jamais les transistors de puissance externes sans vérifier l'état du uPC1225H, et inversement : une puce driver défectueuse peut polariser à fond les transistors externes et les faire griller instantanément au premier allumage.
Mesure de la tension continue sur les broches de sortie (Broches 7 et 8) : Au repos sans signal, les broches de commande qui attaquent les bases des transistors de puissance doivent présenter une tension de polarisation stable (généralement autour de plus ou moins 0,6V à 1,2V par rapport au point milieu). Si tu mesures une tension continue égale au rail d'alimentation (+V ou -V) directement sur ces broches, l'étage interne de la puce NEC est détruit.
Recommandations de Montage :
Sensibilité aux oscillations (Filtrage et stabilité) : Le uPC1225H possède un gain en boucle ouverte très élevé et une bande passante étendue. Il est extrêmement sensible à la qualité des condensateurs de compensation externes (petits condensateurs céramiques ou film de quelques dizaines de picofarads placés autour de la puce). Si l'un de ces condensateurs est sec, déplacé ou de mauvaise qualité, l'amplificateur entrera immédiatement en auto-oscillation haute fréquence destructrice pour les tweeters des enceintes et pour les transistors.
Couplage thermique et ailette métallique : Le boîtier dispose d'une languette ou d'une ailette métallique sur le dessus pour dissiper la chaleur de son étage de commande interne. Cette languette est généralement connectée en interne au potentiel du rail négatif ou à la masse (à vérifier selon le schéma exact, mais le plus souvent liée au potentiel de la broche 4 ou 12). Lors de sa fixation ou de son remplacement, assure-toi qu'elle est bien dégagée ou fixée conformément au montage d'origine de l'appareil (avec isolation si nécessaire).
Attention aux contraintes mécaniques sur le boîtier SIP12 : Les puces au format SIP à 12 broches en ligne ont des pattes fines et longues. Lors du dessoudage d'une puce d'origine sur un circuit imprimé double face d'un amplificateur vintage, utilise une station à dessouder à aspiration ou prends ton temps pour ne pas arracher les pistes circulaires du PCB.
