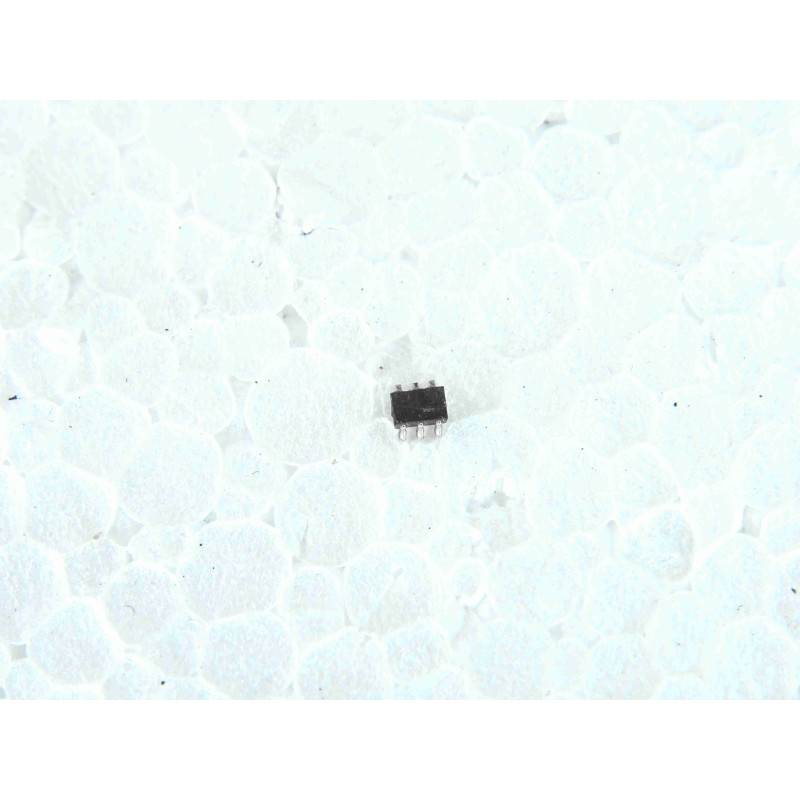

Le uPC2710TB-E3 (également marqué uPC2710TB) est un circuit intégré monolithique hyperfréquence (MMIC - Monolithic Microwave Integrated Circuit) à hautes performances, développé par NEC (Nippon Electric Company). Logé dans un boîtier ultra-compact à 6 broches de type SOT-363 / Super Minimold, ce composant est un amplificateur de signal RF large bande conçu pour fonctionner du domaine des VHF jusqu'aux micro-ondes (de 500 MHz à 1500 MHz / 1,5 GHz).
Le code de marquage d'usine (Top Mark) gravé sur le minuscule boîtier est C1F. Le suffixe -E3 indique un conditionnement spécifique en bande d'origine (Tape and Reel) optimisé pour le brasage automatisé. C'est une pièce New Old Stock (NOS) d'ingénierie RF haute fréquence, indispensable pour la maintenance de modulateurs TV analogiques/numériques, de têtes de réception satellite (LNB), de récepteurs de télécommunication sans fil, d'équipements de réseaux cellulaires ou de générateurs de signaux de laboratoire d'époque.
En raison de sa taille microscopique (Super Minimold), le repérage des broches s'effectue à l'aide du sens de lecture du code C1F :
Broche 1 (INPUT) : Entrée du signal Radiofréquence (RF). Requiert un condensateur de liaison externe pour bloquer toute composante continue.
Broche 2 (GND) : Masse commune du circuit (liaison directe au plan de masse requise).
Broche 3 (GND) : Masse commune du circuit (liaison directe au plan de masse requise).
Broche 4 (OUTPUT) : Sortie du signal RF amplifié. Tout comme l'entrée, un condensateur de liaison externe est obligatoire.
Broche 5 (GND) : Masse commune du circuit (liaison directe au plan de masse requise).
Broche 6 (VCC) : Alimentation principale positive (+5,0 V). Doit être soigneusement découplée par des condensateurs céramiques de filtrage.
Note technique & Conseils Pro pour l'Atelier :
Le piège absolu de l'adaptation à 50 Ohms et des condensateurs de blocage (DC-Block) : Le uPC2710TB est entièrement adapté en interne à une impédance de 50 Ohms sur ses ports d'entrée et de sortie. Cependant, ses broches d'entrée (1) et de sortie (4) présentent une composante continue interne. Vous ne devez jamais connecter ces broches directement à une antenne, un connecteur BNC/SMA ou à un autre étage d'amplification sans insérer un condensateur de liaison en série (souvent appelé condensateur DC-Block, de valeur typique entre 100 pF et 1 000 pF selon la fréquence de travail). Sans cela, vous injecterez du courant continu dans la ligne RF, ce qui détruira instantanément la puce NOS ou l'équipement connecté en amont.
L'importance critique du plan de masse en Haute Fréquence (HF) : Ce circuit possède trois broches de masse (2, 3 et 5). En technologie hyperfréquence à 1 GHz, la moindre piste de cuivre trop longue se comporte comme une self-inductance parasite et fait entrer le MMIC en auto-oscillation violente (ce qui détruit le signal et fait chauffer la puce). Lors du remplacement de ce composant de surface, assurez-vous que les broches de masse sont soudées de manière ultra-courte et franche sur le plan de masse en cuivre de la carte.
Découplage de la broche d'alimentation (VCC - Broche 6) : L'alimentation +5V doit être parfaitement propre. Il est impératif de vérifier l'état des petits condensateurs de découplage CMS (généralement un condensateur de 100 pF en parallèle avec un condensateur de 1 nF ou 10 nF) situés immédiatement à côté de la broche 6. S'ils sont fissurés ou mal soudés, l'amplificateur perdra tout son gain et générera un bruit de fond important.
Précautions de brasage (Composant CMS miniature) : Le boîtier Super Minimold (SOT-363) est extrêmement petit et sensible aux chocs thermiques. Pour souder votre pièce NOS, utilisez une station de soudage à air chaud réglée à température modérée (environ 320 à 340 degrés Celsius maximum) avec un flux de soudure de qualité, ou un fer à souder à panne micro-panne très fine, en évitant de laisser la panne en contact avec les broches plus de 2 à 3 secondes.
