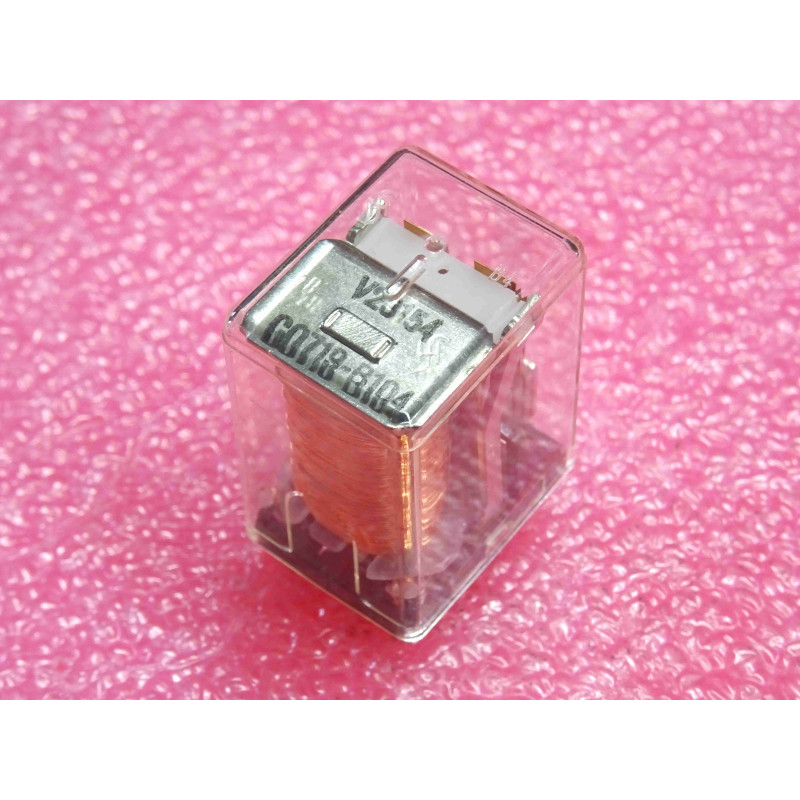

Le relais électromagnétique professionnel de haute précision de la marque Siemens de référence V23154-C0719-B104 (Cradle Relay / Relais berceau) avec bobine en 15Vdc est un composant électromécanique historique de la série N, conçu pour la commutation fiable de signaux dans les équipements de télécommunication, les centraux téléphoniques et les instruments de mesure exigeants.
Type de Composant : Relais berceau de télécommunication / Cradle N Relay (Taille I, protégé contre la poussière / dust protected, version standard).
Fabricant / Référence : Siemens / V23154-C0719-B104 (Série V23154).
Tension de Bobine : 15 Vdc (Courant continu, standard pour les logiques de commande et d'alimentation spécifiques de l'époque).
Configuration des Contacts : Bipolaire inverseur / 2 RT / 2 Form C / 2CO (Double Pole Double Throw).
Type de Contacts : Contacts simples (Single contacts), optimisés pour la commutation propre de signaux faibles à modérés.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Siemens Série N : Architecture de type berceau (cradle) reconnue pour sa longévité exceptionnelle, sa précision mécanique et sa grande modularité dans les systèmes professionnels anciens.
Protection Poussière : Boîtier de protection garantissant l'intégrité des contacts dans les environnements techniques exigeants.
Repérage et Connexion : Référez-vous impérativement à la documentation technique Siemens de la série V23154 pour identifier le brochage précis des bornes de bobine et des deux jeux de contacts inverseurs (2 Form C) avant toute intervention ou câblage.
Environnement : Systèmes de télécommunication patrimoniaux, centraux téléphoniques d'époque, équipements de mesure et instruments de laboratoire nécessitant des composants d'origine.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 15Vdc sur la bobine, résistance de contact anormale ou oxydation légère sur les contacts ouverts.
Mesures : Mesurer la résistance ohmique de l'enroulement de bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Manipulation : Les relais de type Cradle possèdent des pièces mobiles délicates. Veillez à manipuler le boîtier de protection avec soin et à utiliser un fer à souder à température contrôlée pour les connexions sur support ou circuit.
