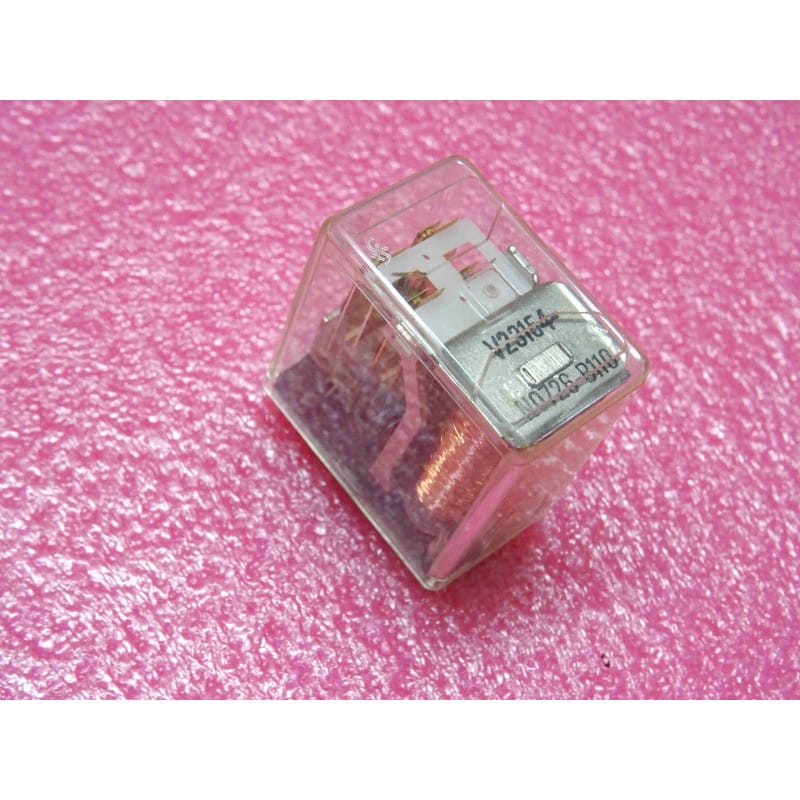

Le relais électromagnétique professionnel de haute précision de la marque Siemens de référence V23154-N0726-B110 (Cradle Relay / Relais berceau) avec bobine en 48Vdc est un composant électromécanique historique de la série N (Taille II), conçu pour la commutation multipolaire complexe dans les équipements de télécommunication, les centraux téléphoniques et les instruments de mesure exigeants.
Type de Composant : Relais berceau de télécommunication / Cradle N Relay (Taille II, protégé contre la poussière / dust protected, version standard).
Fabricant / Référence : Siemens / V23154-N0726-B110 (Série V23154).
Tension de Bobine : 48 Vdc (Courant continu, standard pour les logiques de commande et d'alimentation des installations téléphoniques et industrielles de l'époque).
Configuration des Contacts : Quadripolaire inverseur / 4 RT / 4 Form C / 4CO (Four Pole Double Throw).
Type de Contacts : Contacts simples (Single contacts), optimisés pour la commutation propre de signaux multiples.
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Siemens Série N (Taille II) : Format élargi permettant d'accueillir un grand nombre de lignes de commutation simultanées avec une robustesse mécanique exceptionnelle.
Protection Poussière : Boîtier de protection garantissant l'intégrité des contacts multiples dans les environnements techniques exigeants.
Repérage et Connexion : Référez-vous impérativement à la documentation technique Siemens de la série V23154 pour identifier le brochage précis des bornes de bobine et des quatre jeux de contacts inverseurs (4 Form C) avant toute intervention ou câblage.
Environnement : Systèmes de télécommunication patrimoniaux, centraux téléphoniques d'époque, équipements de mesure et automatismes industriels nécessitant des composants d'origine à forte capacité de multiplexage.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation sur une ou plusieurs voies malgré l'application du 48Vdc sur la bobine, résistance de contact anormale ou oxydation légère sur les contacts.
Mesures : Mesurer la résistance ohmique de l'enroulement de bobine à l'ohmmètre et valider l'établissement de la continuité sur l'ensemble des quatre voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Manipulation : Les relais de type Cradle de taille II possèdent un peigne et des contacts multiples délicats. Veillez à manipuler le boîtier de protection avec soin et à utiliser un fer à souder à température contrôlée pour les connexions.
