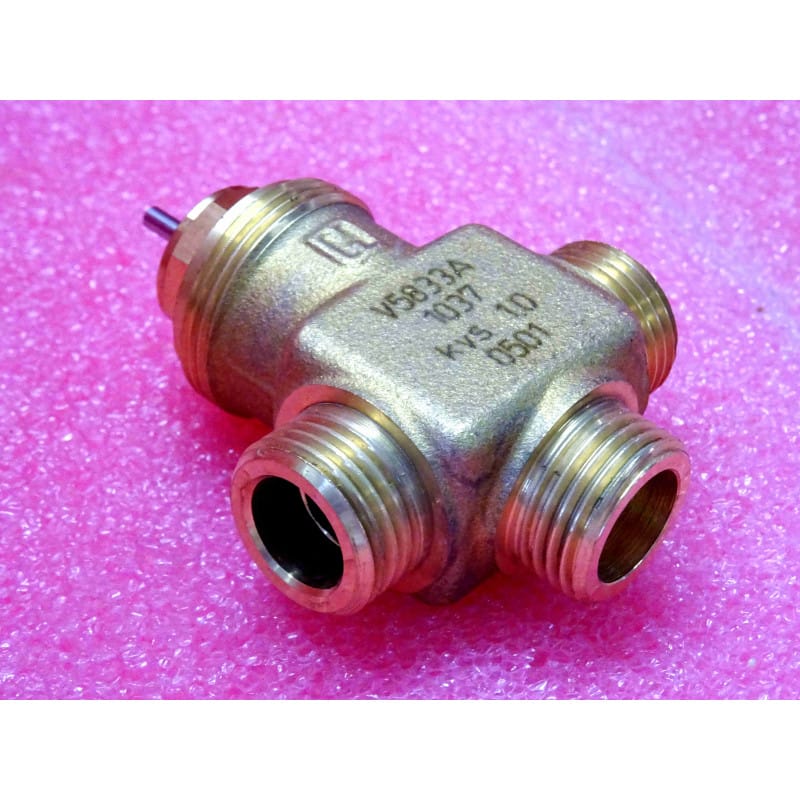

La vanne de régulation 3 voies compacte Honeywell V5833A1037 (série V5833A, conçue par le constructeur Honeywell / Resideo, référence mondiale du contrôle thermique et de la régulation CVC) est une vanne motorisable à siège à raccordement fileté mâle à joint plat, dédiée aux applications de chauffage, ventilation et climatisation (CVC).
Conçue principalement pour les unités terminales de traitement d'air telles que les ventilo-convecteurs (fan-coils), les plafonds chauffants/rafraîchissants, les réchauffeurs d'air et les petits circuits de zone, cette vanne de classe de pression PN16 au diamètre nominal DN15 offre un coefficient de débit Kvs de 1,0 m³/h. Elle fonctionne en mélange ou en dérivation (répartition) et s'associe directement aux servomoteurs linéaires électrothermiques ou électriques compacts Honeywell (séries M6410, M7410, M6435, M7435).
Points Forts & Fiabilité Honeywell
Régulation Précise à Faible Débit : Grâce à sa courbe de débit à pourcentage égal sur la voie directe, elle assure une excellente progressivité d'ouverture sans instabilité ni pompage thermique sur les petites puissances d'échange.
Montage Motorisé Direct : Raccordement mécanique rapide par bague filetée M30 × 1,5 standard, facilitant le clipsage ou vissage des moteurs thermoélectriques ou électromécaniques sans outil spécifique.
Haute Étanchéité de Fermeture : Faible taux de fuite garantissant l'arrêt effectif des apports calorifiques ou frigorifiques lors des périodes d'inoccupation de zone.
Mémo Technique & Points Clés d'Atelier / Montage
Applications Recommandées :
Régulation Terminale CVC : Pilotage fin de batteries à eau chaude ou froide sur ventilo-convecteurs 2 tubes ou 4 tubes.
Sous-Stations & Planchers Chauffants : Boucle de mélange sur départ de zone nécessitant une limitation de température avec un débit calibré à Kvs 1,0.
Consignes d'Installation & Raccordement :
Sens d'écoulement : Respecter scrupuleusement les repères de voies gravés sur le corps en laiton (Voies A, B et voie commune AB) selon la configuration retenue (montage en mélange avec deux entrées A/B et une sortie commune AB, ou en dérivation).
Filtration de l'eau : Prévoir un filtre à tamis (type filtre en Y, maillage 100 à 500 µm) en amont pour éviter l'encrassement du siège et de la tige par des boues ou limailles métalliques de réseau.
Orientation du servomoteur : Monter la vanne de préférence avec la tige orientée vers le haut ou à l'horizontale (ne jamais orienter la tête motrice vers le bas pour la protéger contre les condensats ou fuites éventuelles).
Régulation Thermique, Vannes CVC & Automatismes du Bâtiment / Fabricant : HONEYWELL / Référence : V5833A1037 / Type : Vanne 3 voies PN16 DN15 Kvs 1,0 / Course : 6,5 mm / Fluide : +2°C à +120°C / État : 100% Neuf.
