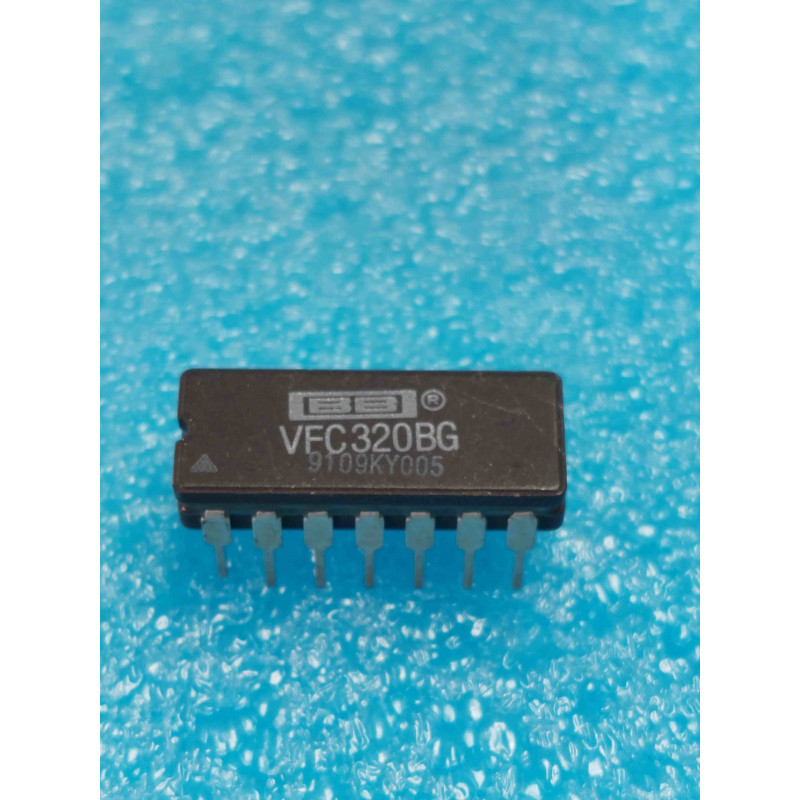

Le VFC320BG (marqué VFC320BG avec le logo historique de la couronne ou l'inscription claire de Burr-Brown) est un circuit intégré analogique monolithique de très haute précision, conçu et fabriqué aux États-Unis par Burr-Brown Corporation (aujourd'hui intégré à Texas Instruments). Ce composant d'exception adopte le format d'un boîtier en céramique hermétique soudé de type CDIP14 (14 broches, corps étroit de 300 mils).
Le préfixe VFC désigne de manière stricte la fonction Voltage-to-Frequency Converter (Convertisseur Tension-Fréquence). Dans la nomenclature haut de gamme de Burr-Brown, le suffixe BG valide la sélection stricte de la matrice silicium, garantissant une linéarité maximale, une dérive thermique ultra-faible et une plage de température de fonctionnement étendue sous boîtier céramique à haute isolation.
Le VFC320BG est un convertisseur universel tension-fréquence ou fréquence-tension de classe instrumentation (Precision Voltage-to-Frequency and Frequency-to-Voltage Converter, lot d'origine Burr-Brown, boîtier céramique étanche CDIP14).
Ce composant de référence industrielle utilise une technique d'intégration par équilibrage de charge pour convertir une tension (ou un courant) d'entrée analogique en un train d'impulsions dont la fréquence est rigoureusement proportionnelle au signal d'entrée. Il est également entièrement réversible : configuré différemment sur la platine, il convertit une fréquence d'entrée en une tension continue propre.
La sélection BG offre des performances de pointe, notamment une non-linéarité maximale de seulement 0,005% à 10 kHz, ce qui en fait un outil idéal pour l'acquisition de données haute résolution, l'isolation galvanique par optocoupleur sur de longues distances (télémesure) et l'intégration analogique à haute immunité aux bruits. On retrouve exclusivement cette déclinaison en boîtier céramique au cœur de l'instrumentation scientifique de laboratoire, des systèmes de pesage industriel de haute précision, des équipements de recherche médicale et des convertisseurs analogique-numérique (A/D) modulaires de collection des années 80/90. Géré en qualité New Old Stock (NOS), ce circuit haut de gamme Burr-Brown est une pièce maîtresse pour réparer ou étalonner vos cartes de mesure professionnelles d'époque.
Le diagnostic de la dérive de conversion ou signal figé (Le contrôle de l'intégration de charge) : C'est la manipulation clé d'établi sur les modules de mesure équipés du VFC320BG. Si la fréquence de sortie ne varie plus ou si l'appareil de mesure affiche une valeur aberrante et instable, examinez les broches de temporisation. Méthode d'atelier : Le VFC320BG s'appuie de manière critique sur deux composants passifs externes : un condensateur d'intégration ($C_{INT}$) et un condensateur de temporisation mono-coup ($C_{ONE-SHOT}$). Si ces condensateurs d'époque (généralement des modèles au mica argenté ou au polystyrène à très faible absorption de charge) ont fui ou dérivé, la boucle d'équilibrage de charge se dérègle. Si les composants passifs externes sont sains mais que la broche de sortie en collecteur ouvert (broche 1) reste fixe malgré une tension d'entrée variable sur la broche 11, la source de courant interne ou le comparateur de seuil a fléchi. Remplacez la puce par ton exemplaire Burr-Brown NOS.
Le piège des courants de fuite sur le boîtier céramique : Travaillant avec des courants d'intégration extrêmement faibles (de l'ordre du nanoampère), le VFC320BG est sensible aux impuretés de surface. Le boîtier céramique blanc ou noir offre une isolation bien supérieure au plastique d'époque, mais les résidus de flux de brasage ou l'humidité peuvent créer des chemins conducteurs microscopiques entre les pastilles. Règle d'or : Après le remplacement du composant, nettoyez méticuleusement le circuit imprimé à l'alcool isopropylique avec une brosse antistatique, puis séchez la carte à l'air chaud. Sur les circuits de classe laboratoire, un anneau de garde connecté à la masse entoure parfois les broches sensibles pour éliminer ces fuites.
Installation impérative sur support de précision DIP14 : Pour préserver les tolérances d'usine de cette puce d'instrumentation et s'affranchir de tout stress thermique ou mécanique direct sur les broches, ne la soudez pas directement sur la platine. Installez un support tulipe DIP14 de haute qualité à contacts dorés. Brasez le support vide sur la carte d'époque (température de votre panne réglée à 310 degrés Celsius maximum), nettoyez soigneusement la zone, puis insérez délicatement le VFC320BG céramique à froid après vous être déchargé de toute électricité statique.
