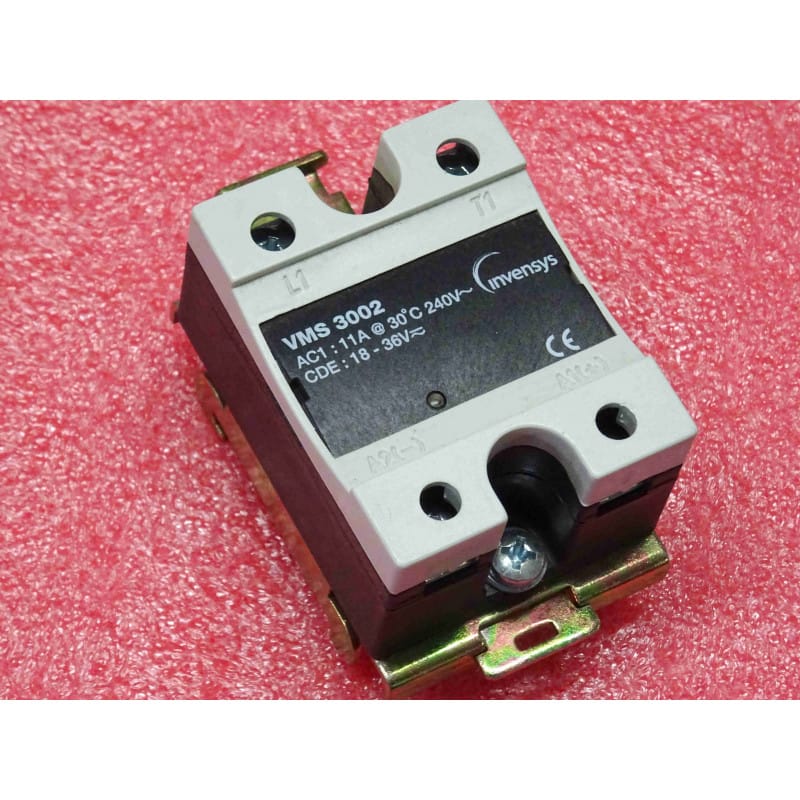

Ce relais statique monophasé (Single Phase Solid State Relay / SSR) d'origine constructeur Invensys Controls (Gamme CVC / TAC / Schneider Electric – Référence : VMS 3002 / VMS3002) est un actionneur électronique de puissance sans usure mécanique, spécialement conçu pour la régulation thermique fine, le chauffage électrique et le pilotage proportionnel de charges résistives ou inductives en génie climatique et automatisme industriel.
Conçu pour commuter des tensions réseau jusqu'à 240 V AC, il supporte un courant de charge nominal en catégorie AC-1 de 11 A à 30 °C. Sa commande en très basse tension accepte une plage de 18 à 36 V (compatible DC ou AC selon régulateur/signal de commande). Grâce à sa commutation à l'état solide par semi-conducteurs (triac/thyristors avec isolation optoélectronique), il offre un nombre illimité de cycles sans bruit, sans étincelle et sans usure des contacts. Livré 100 % neuf de stock d'origine.
Durabilité Illimitée & Zéro Maintenance : L'absence totale de pièces mobiles élimine tout risque de charbonnage des contacts, assurant des millions de cycles de commutation.
Fonctionnement Totalement Silencieux : Idéal pour une intégration dans des faux-plafonds, locaux tertiaires, bureaux ou zones de vie où les claquements de contacteurs mécaniques sont proscrits.
Commutation au Zéro de Tension (Zero Cross) : Réduit drastiquement les émissions parasites électromagnétiques (CEM) et prolonge la durée de vie des résistances chauffantes en évitant les chocs thermiques et électriques brusques.
Applications Recommandées :
Centrales de Traitement d'Air (CTA) & Ventilo-Convecteurs : Modulation fine de la puissance sur batteries terminales de réchauffe électrique 230 V.
Régulation de Température en Boucle PID / PWM : Pilotage par trains d'ondes ou modulation de largeur d'impulsion via régulateur CVC ou automate.
Consignes de Pose & Dissipation Thermique :
Dissipation & Montage : Pour exploiter le calibre maximal de 11 A, fixer impérativement le socle métallique du relais sur une surface dissipatrice (platine acier d'armoire ou dissipateur thermique aluminium) avec une fine couche de pâte thermique.
Câblage & Séparation des Niveaux :
Raccorder le signal de commande 18-36 V sur les bornes d'entrée en respectant les repères.
Raccorder la phase d'alimentation secteur et la charge résistive sur les bornes de puissance.
Protection Amont : Prévoir une protection en amont par disjoncteur magnéto-thermique ou cartouches fusibles ultra-rapides (type gR/aR) adaptées aux semi-conducteurs de puissance.
Régulation CVC, Relais Statiques & Semi-Conducteurs / Fabricant : INVENSYS CONTROLS / Réf : VMS 3002 / Type : SSR Monophasé / Charge : AC-1 11 A @ 30 °C - 240 V AC / Commande : 18-36 V / État : 100 % Neuf.
