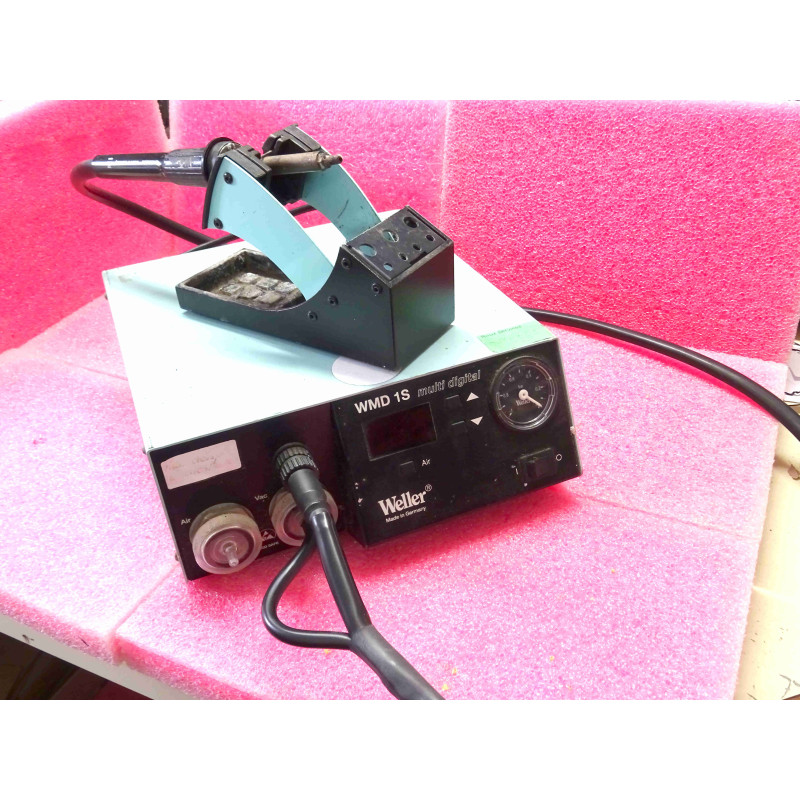

Station de reprise et de brasage/dessoudage professionnelle haut de gamme par Weller Tools GmbH (Besigheim, Allemagne), référence WMD 1S (WMD1S). Équipée de sa propre pompe interne intégrée (génération d'air chaud pulsé et de vide pour le dessoudage sans nécessiter d'air comprimé externe d'atelier), cette unité intègre une régulation numérique par microprocesseur avec reconnaissance automatique de l'outil raccordé. Fournie en ensemble complet avec son crayon à air chaud Weller HAP 1 (100 W / 24 V) avec commande au doigt intégrée et son support de sécurité d'origine, elle est idéale pour le brasage, le dessoudage et la retouche de composants CMS complexes et circuits traversants.
Pompe Autonome Intégrée : Fonctionne partout sur une simple prise 230 V, éliminant la contrainte d'une ligne d'air comprimé d'atelier tout en assurant un débit d'air stable et silencieux.
Reconnaissance Intelligente d'Outils : Le microprocesseur identifie la résistance et le capteur de l'outil branché, charge immédiatement les courbes de calibration PID et borne automatiquement la température maximale (550 °C pour l'air chaud, 450 °C pour les fers de contact).
Déclenchement au Doigt sur le HAP 1 : Le microcontacteur placé sur le manche du crayon à air chaud active instantanément la pompe interne sans obliger l'opérateur à appuyer sur une pédale au sol.
Polyvalence Maximale de l'Atelier : Permet d'alterner entre retouche CMS sans contact à l'air chaud (HAP 1), brasage de puissance (WSP 80 / WSP 150) ou dessoudage de composants traversants sous vide (DSX 80).
La buse actuelle étant fatiguée, le fer HAP 1 utilise le standard de buses à air chaud Weller Série F, R, D ou Q (filetage métrique vissable avec méplat pour clé plate de serrage) :
Buses rondes standard (Série R) : R02 (Ø 0,8 mm), R04 (Ø 1,2 mm), R06 (Ø 3,0 mm), R08 (Ø 2,5 mm), R10 (Ø 2,0 mm).
Buses plates / CMS (Série F / QFP / PLCC) : F02, F04, F06 pour travail surfacique et dépose ciblée de composants.
Raccordement & Démarrage :
Brancher le connecteur électrique 7 broches du HAP 1 sur l'embase de la station et enfoncer le flexible d'air siliconé sur l'embout pneumatique cannelé avant.
Allumer l'interrupteur principal en face avant : la station affiche le type d'outil détecté puis bascule sur les températures consigne/réelle.
Réglage Température & Débit d'Air :
Ajuster la consigne thermique avec les touches fléchées Up / Down.
Régler le flux d'air à l'aide de la touche Air pour adapter la vitesse de l'air à la taille du composant (éviter d'expulser les petits composants 0402/0603 avec un débit trop fort).
Remplacement de la Buse HAP 1 Usagée :
Réaliser l'opération à froid ou à l'aide de la clé plate dédiée Weller pour ne pas endommager le filetage du corps de chauffe.
Visser la buse neuve modérément en butée sans forcer pour assurer une étanchéité de flux sans fuite latérale.
Maintenance Préventive de la Pompe :
Vérifier et remplacer périodiquement le petit filtre à air en façade (ou le filtre de protection en ligne) pour éviter que les poussières ou vapeurs de flux aspirées ne colmatent la membrane interne.
Équipement d'Atelier & Reprise CMS / Station de soudage & air chaud digitale Weller WMD 1S avec pompe interne, fer à air chaud HAP 1 (100 W) et support WDH 30 / occasion révisée et testée fonctionnelle.
