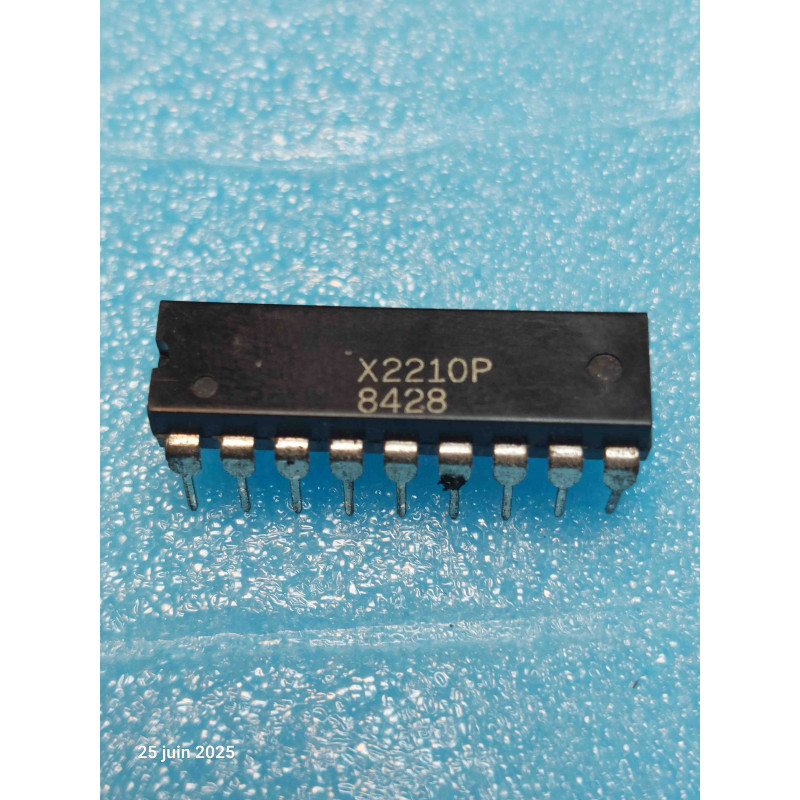

Le X2210P est un circuit intégré historique et hautement spécialisé, conçu par Xicor (une marque pionnière dans les mémoires non-volatiles, rachetée plus tard par Intersil). Logé dans un boîtier DIP18 étroit (300 mils), ce composant est une mémoire NVRAM statique de 1024 bits, organisée au format de 256 mots de 4 bits.
Sa particularité révolutionnaire pour l'époque réside dans son architecture "ombrée" (Shadow NVRAM) : elle combine, octet par octet, une mémoire vive statique (SRAM) ultra-rapide d'accès et une mémoire morte effaçable électriquement (EEPROM) non-volatile de sauvegarde. C'est une pièce New Old Stock (NOS) d'exception, indispensable pour la maintenance de terminaux de données d'époque, de flippers électroniques (comme certaines cartes CPU Bally/Williams ou Gottlieb), de synthétiseurs vintage et d'automates industriels des années 80/90 qui nécessitent de sauvegarder des paramètres de configuration ou des scores sans utiliser de pile de sauvegarde.
Le X2210P résout le problème des piles de sauvegarde au lithium qui fuient et détruisent les cartes mères d'époque. Son fonctionnement repose sur une double structure interne :
Le mode Normal (SRAM) : Tant que l'appareil est sous tension, le microprocesseur lit et écrit dans la section SRAM à haute vitesse, sans aucune limite de cycles et avec des temps d'accès standards pour l'époque.
Le mode Sauvegarde (STORE - Broche 9) : Juste avant la coupure de courant (détection de baisse de tension sur le châssis), un signal bas envoyé sur la broche STORE copie instantanément et en parallèle l'intégralité des 256 circuits de la SRAM dans l'EEPROM "fantôme" sous-jacente en moins de 10 millisecondes.
Le mode Rappel (RECALL - Broche 11) : À la mise sous tension suivante de la machine, un signal sur la broche RECALL effectue l'opération inverse : le contenu de l'EEPROM non-volatile est rechargé dans la SRAM, permettant au processeur de reprendre exactement là où il s'était arrêté.
Note technique & Conseils Pro pour l'Atelier :
Le piège de l'écriture en EEPROM (Ne pas confondre STORE et écriture RAM) : Une erreur classique de diagnostic consiste à penser que la puce est défectueuse parce qu'elle "perd la mémoire" à l'extinction. Le microprocesseur de la machine doit impérativement exécuter la routine matérielle ou logicielle de sauvegarde via la broche 9 (STORE) avant que le +5V ne s'effondre. Si le circuit de détection de panne de secteur de la carte (Power-Fail Detection) composé de diodes et de condensateurs est fatigué, le signal STORE arrive trop tard, et la puce NOS n'a pas le temps de copier les données dans l'EEPROM.
Remplacement et équivalences : Le X2210P possède un brochage très spécifique dû à son bus de données sur 4 bits et ses lignes de contrôle STORE/RECALL. Il ne peut pas être remplacé par une NVRAM moderne de type Dallas Semiconductor (comme les DS1220/DS1225 qui sont sur 8 bits et intègrent une pile interne). Conservez donc précieusement vos pièces NOS Xicor d'origine pour les architectures configurées pour ce standard précis.
Précautions contre l'électricité statique : La technologie NMOS/CMOS flottante utilisée par Xicor pour retenir les charges dans l'EEPROM est sensible aux décharges électrostatiques (ESD). Utilisez un bracelet antistatique et insérez la puce sur un support tulipe DIP18 neuf lors de vos restaurations de cartes de flippers ou industrielles afin de sécuriser le composant contre les stress thermiques liés au fer à souder.
